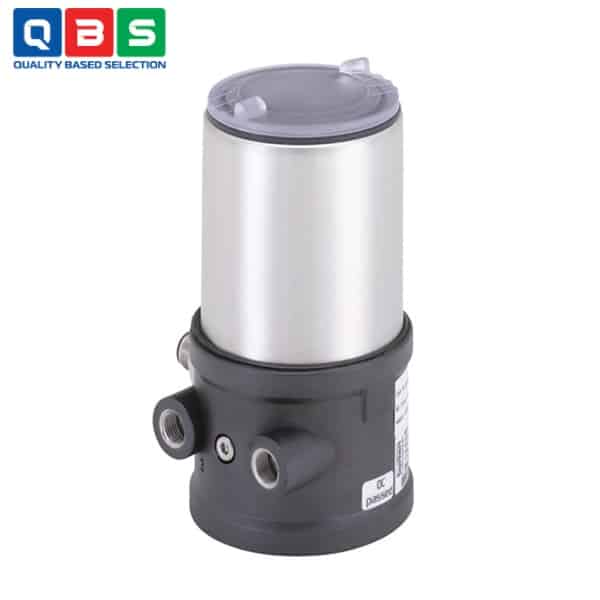

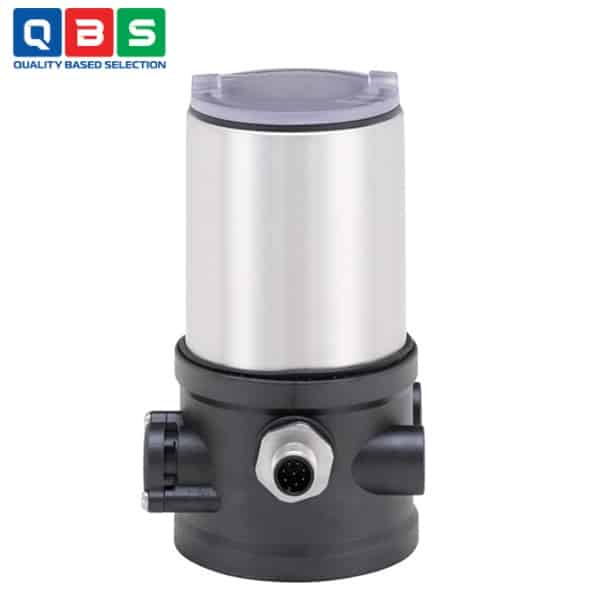

Đầu điều khiển tự động hóa cho van Type 8695
| Tên sản phẩm | Đầu điều khiển tự động hóa cho van |
| Model | 8695 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điều khiển tự động hóa cho van Type 8695 |
Mô tả
Đầu điều khiển tự động hóa cho van Type 8695 được thiết kế để tự động hóa phi tập trung các van khí nén ELEMENT Loại 21xx có đường kính danh nghĩa nhỏ hơn. Vị trí van được ghi nhận thông qua phần tử cảm biến tương tự không tiếp xúc, tự động phát hiện và lưu vị trí cuối của van thông qua chức năng Teach trong quá trình khởi động. Van điều khiển tích hợp điều khiển các bộ truyền động tác động đơn hoặc kép. Thiết kế của bộ điều khiển và bộ truyền động được cấu hình đặc biệt cho các yêu cầu của môi trường xử lý vệ sinh và cho phép định tuyến ống dẫn khí điều khiển bên trong mà không cần đường ống bên ngoài. Ngoài phản hồi vị trí điện, trạng thái thiết bị được hiển thị trực tiếp trên chính bộ điều khiển thông qua đèn LED màu.
Ứng dụng của Đầu điều khiển tự động hóa cho van Type 8695
-
- Ngành thực phẩm: Sử dụng trong quy trình xử lý vệ sinh để đảm bảo không ô nhiễm, với vật liệu kháng hóa chất và dễ vệ sinh.
- Ngành đồ uống: Áp dụng trong sản xuất đồ uống, hỗ trợ môi trường vệ sinh cao và tích hợp với van ELEMENT để kiểm soát dòng chảy.
- Ngành dược phẩm: Dùng cho quy trình dược phẩm yêu cầu vệ sinh nghiêm ngặt, ngăn ngừa ô nhiễm buồng actuator từ môi trường bên ngoài.
- Tự động hóa phân tán cho van khí nén: Tích hợp với van ELEMENT Type 21xx để tự động hóa vị trí van qua cảm biến không tiếp xúc.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
|---|---|
| Vị trí cảm biến | Inductive (contact-free/không tiếp xúc), tự động Teach function |
| Phạm vi hành trình (stroke) | 2.5 – 32 mm (van spindle) |
| Actuator phù hợp | ELEMENT Type 21xx, actuator Ø 50 mm (single/double-acting) |
| Nguồn điện | 24 V DC ±25 % (phiên bản không fieldbus); tiêu thụ 2–5 W |
| Kết nối điện | M12 circular plug (8-pin hoặc tùy phiên bản) |
| Giao tiếp | AS-Interface, IO-Link, Bürkert system bus (büS/CANopen) |
| Áp suất khí nén | 0 – 7 bar (supply); pilot port G 1/8 stainless steel |
| Chất lượng khí | Theo ISO 8573-1: Dust class 7, Particle class 5, Dew point class 3, Oil class X |
| Công suất khí | 7 l/min (aeration/ventilation) |
| Nhiệt độ môi trường | -10…+55 °C (có pilot valve); -20…+60 °C (không pilot valve) |
| Bảo vệ | IP65/IP67 (EN 60529), 4X (NEMA 250) |
| Vật liệu | Body: PPS + stainless steel; Seal: EPDM; Cover: PC |
| Phê duyệt chống nổ | ATEX II 3G/D (Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc), IECEx, FM, CCC |
| Lắp đặt | Direct mounting, vị trí tùy ý (ưu tiên actuator upright) |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điều khiển tự động hóa cho van Type 8695
Nguyên lý hoạt động của Đầu điều khiển tự động hóa cho van Type 8695
-
- Phát hiện vị trí van: Sử dụng cảm biến cảm ứng (inductive/contact-free) không tiếp xúc để đo liên tục vị trí trục van (stroke 2.5–32 mm). Trong lần khởi động đầu tiên, chức năng Teach tự động quét và lưu lại hai vị trí cuối (mở hoàn toàn & đóng hoàn toàn).
- Điều khiển actuator: Van pilot tích hợp (pilot valve) bên trong đầu điều khiển nhận tín hiệu điện (từ PLC hoặc fieldbus như AS-Interface, IO-Link, büS) → điều khiển khí nén để đẩy/mở hoặc xả khí cho actuator single-acting hoặc double-acting. Khí pilot được dẫn nội bộ qua actuator (không cần ống ngoài), đồng thời có aeration buồng lò xo để ngăn ô nhiễm từ môi trường.
- Hiển thị trạng thái: Đèn LED đa màu trên đầu điều khiển hiển thị trực quan trạng thái van (mở/đóng/lỗi/vị trí trung gian) và tình trạng thiết bị.
- Phản hồi: Cung cấp tín hiệu điện analog/digital (tùy phiên bản) về vị trí van cho hệ thống điều khiển cấp cao hơn.
Ưu điểm nổi bật
-
- Cảm biến vị trí không tiếp xúc + Teach tự động: Chính xác, bền bỉ, không mòn cơ học.
- Thiết kế vệ sinh tối ưu: Dễ lau chùi, vật liệu kháng hóa chất, IP65/67, phù hợp thực phẩm – dược phẩm.
- Dẫn khí pilot nội bộ + aeration buồng lò xo: Ngăn ô nhiễm actuator từ môi trường.
- Tích hợp fieldbus linh hoạt: AS-Interface, IO-Link, büS (CANopen).
