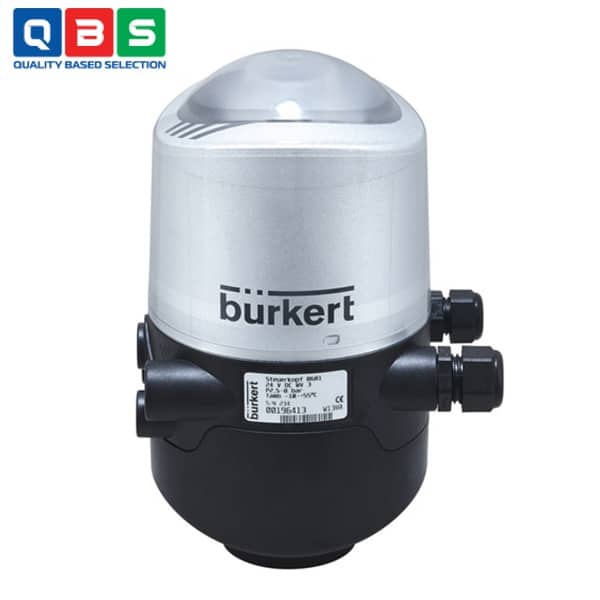

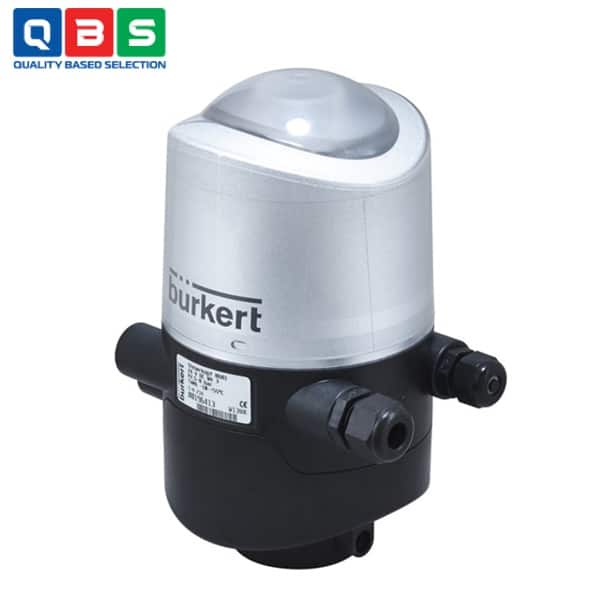

Đầu điều khiển tự động hóa van Type 8681
| Tên sản phẩm | Đầu điều khiển tự động hóa van |
| Model | 8681 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu điều khiển tự động hóa van Type 8681 |
Mô tả
Đầu điều khiển tự động hóa van Type 8681 được tối ưu hóa cho tự động hóa phân tán các van xử lý vệ sinh. Nhờ bộ chuyển đổi đa năng, nó có thể được kết hợp với tất cả các loại van bướm, van bi, van một và hai chỗ ngồi thông thường trên thị trường. Với khái niệm tự động hóa phân tán, bộ điều khiển đảm nhiệm tất cả các chức năng truyền động khí nén, phản hồi và chẩn đoán, bao gồm cả giao tiếp fieldbus. Vỏ dễ vệ sinh và có khả năng bảo vệ IP đã được chứng minh cùng vật liệu kháng hóa chất, thích hợp sử dụng trong quy trình xử lý vệ sinh trong ngành thực phẩm, đồ uống và dược phẩm. Tùy thuộc vào loại van xử lý, có thể điều khiển độc lập tối đa 3 buồng truyền động khí nén. Tốc độ chuyển mạch của cả hai hướng chuyển động có thể được thiết lập riêng biệt.
Ứng dụng của Đầu điều khiển tự động hóa van Type 8681
-
- Tự động hóa phân tán cho van quá trình vệ sinh: Kết hợp với các loại van thương mại thông thường như van bướm, van bi, van ghế đơn và van ghế đôi.
- Chẩn đoán và hiển thị trạng thái: Màn hình LED màu hiển thị vị trí van, trạng thái thiết bị, bảo trì cần thiết hoặc lỗi.
- Ứng dụng trong ngành thực phẩm: Đảm bảo vệ sinh cao với vật liệu kháng hóa chất, dễ vệ sinh và bảo vệ IP, phù hợp cho quy trình xử lý thực phẩm.
- Ứng dụng trong ngành đồ uống: Sử dụng trong các hệ thống van yêu cầu tự động hóa vệ sinh, với khả năng chịu áp suất và nhiệt độ phù hợp.
- Ứng dụng trong ngành dược phẩm: Áp dụng cho quy trình sản xuất dược phẩm cần độ chính xác cao, kháng hóa chất.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Ứng dụng | Tự động hóa phân tán van quá trình vệ sinh (butterfly, ball, single/double seat) |
| Cảm biến vị trí | Inductive analog (không tiếp xúc), 3 điểm chuyển đổi Teach-In tự động, ±0.5 mm lỗi |
| Phạm vi hành trình | 0…80 mm (linear actuator) |
| Điều khiển khí nén | Lên đến 3 buồng actuator độc lập, single/double-acting |
| Áp suất cung cấp | 2.5…8 bar |
| Lưu lượng khí | 110 lN/min (chuẩn), max 200 lN/min |
| Cổng khí | G ¼ (inlet/outlet), G ⅛ (service) |
| Nguồn điện (24 V DC variant) | 12…28 V DC, tiêu thụ <5 W |
| Đầu ra phản hồi | PNP, max 100 mA mỗi tín hiệu, lên đến 4 điểm (3 nội + 1 ngoại) |
| Giao tiếp | AS-Interface, IO-Link, büS/CANopen, hoặc không fieldbus (24 V DC / 120 V AC) |
| Hiển thị trạng thái | LED màu cao cấp, điều chỉnh được |
| Manual override | Từ bên ngoài bằng nam châm (không mở vỏ) |
| Bảo vệ | IP65/IP67 |
| Nhiệt độ môi trường | -10…+55 °C (+5…+55 °C ở khu vực Ex) |
| Chứng nhận | ATEX (Zone 2), cULus, FM Nonincendive (Class I Div 2) |
| Vật liệu | Thân: PA, PPO, VA, stainless steel; Phủ: CR, EPDM; Seal: PC, PSU |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu điều khiển tự động hóa van Type 8681
Nguyên lý hoạt động của Đầu điều khiển tự động hóa van Type 8681
-
- Điều khiển khí nén: Nhận lệnh từ PLC qua fieldbus (AS-Interface, IO-Link, büS/CANopen), van pilot tích hợp (lên đến 3) điều khiển dòng khí nén đến các buồng actuator của van quá trình, thực hiện mở/đóng van. Van kiểm tra tích hợp ngăn lỗi do áp suất ngược.
- Đo vị trí: Cảm biến inductive analog (không tiếp xúc) phát hiện vị trí piston van qua mục tiêu ferromagnetic, xác định chính xác vị trí chuyển động.
- Phản hồi & Teach-In: Tự động hoặc thủ công Teach-In để thiết lập 3 điểm chuyển đổi (có thể thêm 1 điểm qua cảm biến ngoài), truyền tín hiệu phản hồi về PLC.
- Chẩn đoán & hiển thị: LED màu hiển thị trạng thái van, lỗi, bảo trì; hỗ trợ override thủ công từ ngoài bằng công cụ từ tính (không cần mở vỏ).
Ưu điểm nổi bật
-
- Tự động hóa phân tán hoàn chỉnh: Tích hợp điều khiển khí nén, phản hồi vị trí, chẩn đoán & fieldbus trong một module nhỏ gọn.
- Universal adapter: Kết hợp được với hầu hết van thương mại.
- Cảm biến vị trí inductive không tiếp xúc: Độ chính xác cao (±0.5 mm), bền bỉ, không mòn.
- Teach-In tự động: Thiết lập nhanh 3 điểm chuyển đổi, dễ cài đặt.
