Đầu định lượng và thiết bị điện tử để định lượng Type 5120
| Tên sản phẩm | Đầu định lượng và thiết bị điện tử để định lượng |
| Model | 5120 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu định lượng và thiết bị điện tử để định lượng Type 5120 |
Mô tả
Đầu định lượng và thiết bị điện tử để định lượng Type 5120 cung cấp giải pháp tiêu chuẩn hóa cho việc định lượng chất lỏng trong vòng điều khiển mở dựa trên nguyên lý định lượng theo thời gian và áp suất. Các thành phần cốt lõi của hệ thống này bao gồm mạch điện tử định lượng với cổng giao tiếp và đầu định lượng với kim định lượng. Việc kiểm soát chính xác thời gian định lượng với độ phân giải dưới 0,1 ms đạt được độ chính xác đáng kể, đặc biệt với thể tích chất lỏng nhỏ trong phạm vi micromet. Giải pháp này có đặc điểm là kích thước nhỏ gọn và dễ lắp đặt, và có thể được tích hợp liền mạch vào nhiều ứng dụng định lượng theo áp suất và thời gian khác nhau. So với các vòng điều khiển kín, hệ thống định lượng này thường chứng tỏ là lựa chọn tiết kiệm chi phí hơn khi không cần phản hồi tức thời về thể tích định lượng.
Ứng dụng của Type 5120
-
- In-vitro diagnostics (IVD)/Chẩn đoán in vitro: Phân phối chính xác mẫu (samples) và chất thử (reagents) vào các thiết bị phân tích tự động.
- Phòng thí nghiệm phân tích và khoa học đời sống: Phân phối chính xác chất lỏng cho các thí nghiệm đa dạng (variety of experiments).
- Tổng hợp hóa học và sinh học (Syntheses): Tổng hợp DNA hoặc các quy trình tổng hợp phân tử nhỏ.
- Ứng dụng y tế và dược phẩm: Định lượng chính xác trong máy pha chế thuốc hoặc thiết bị y tế.
- Các ứng dụng khác liên quan đến microdosing: In ấn mực (inkjet printing) hoặc các quy trình cần microdosing chất lỏng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Thể tích định lượng đủ điều kiện | Tối thiểu: 5 µl (nhỏ hơn có thể, độ chính xác giảm) |
| Tối đa: 28 ml / 10 s tại 1 bar (cao hơn nếu thời gian dài hơn hoặc áp suất cao hơn) | |
| Độ chính xác định lượng | < 1% CV (coefficient of variation) cho > 5 µl |
| Độ lặp lại (repeatability) | < 0.2% (sau teach-in, điều kiện môi trường ổn định) |
| Thời gian giữa các lần định lượng | Tối thiểu 25 ms |
| Áp suất định lượng tối đa | 3 bar (lên đến 7 bar theo yêu cầu) |
| Độ phân giải thời gian kích hoạt | 0.1 ms |
| Độ trễ trigger tối đa | 10 ms (dựa trên CANopen) |
| Điện áp hoạt động | 24 V DC ±5% (bao gồm ripple) |
| Vật liệu tiếp xúc chất lỏng (wetted) | Van định lượng: PEEK, FFKM Kim định lượng: Thép không gỉ, ETFE |

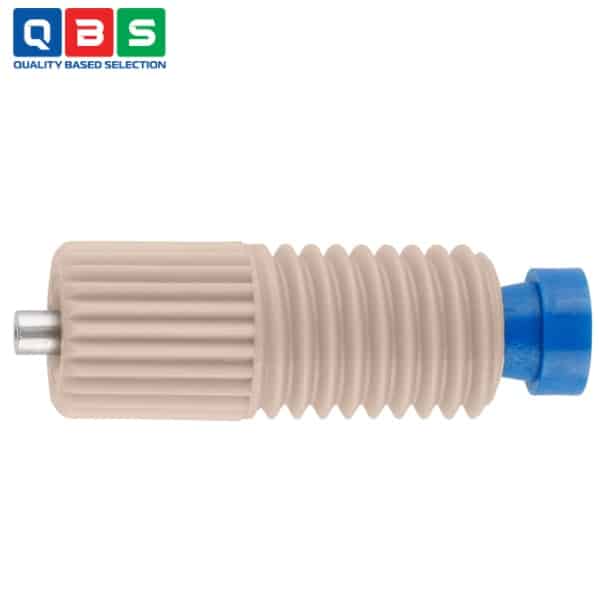

| Kim định lượng | Chiều dài: 20 mm |
| Đường kính: 0.51 mm hoặc 0.95 mm (thép không gỉ) | |
| Kết nối chất lỏng | UNF ¼”-28, flat bottom (inlet/outlet và kim) |
| Giao tiếp kỹ thuật số | Industrial Ethernet: PROFINET, EtherNet/IP, Modbus TCP, EtherCAT® |

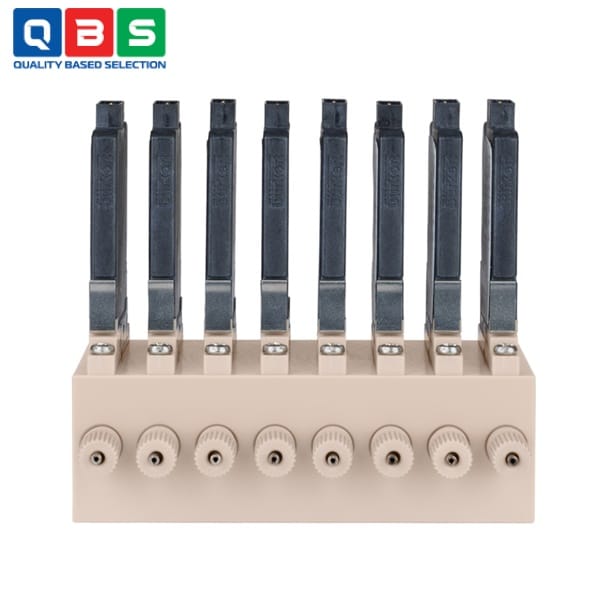

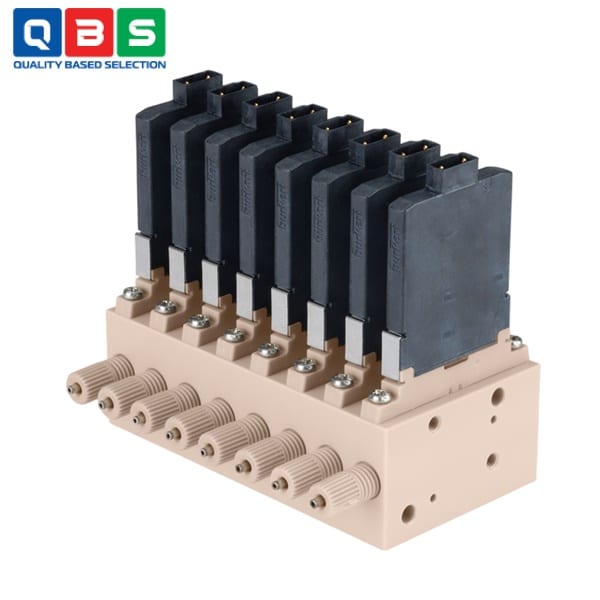

| Cấu hình | Modular: 1-station hoặc 8-station dosing head, kết hợp van Type 6650 |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu định lượng và thiết bị điện tử để định lượng Type 5120
Nguyên lý hoạt động của Type 5120
-
- Chất lỏng được lưu trữ trong bình chứa áp suất (medium container), duy trì áp suất ổn định và chính xác (thường bằng bộ điều áp như Type 8763).

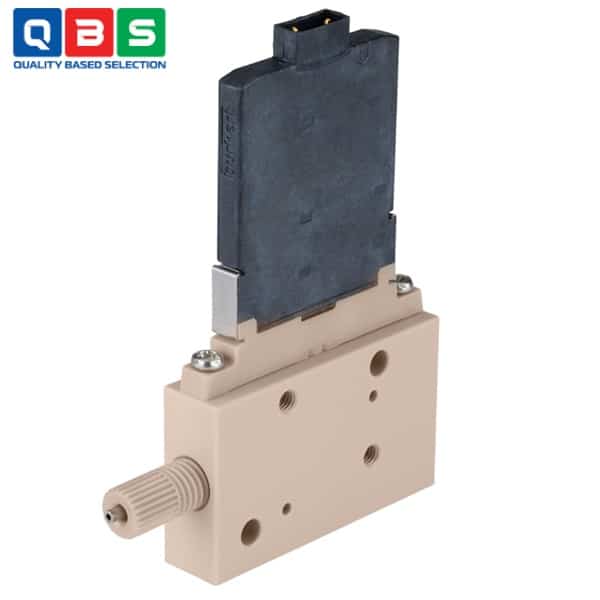

- Áp suất này đẩy chất lỏng qua van định lượng (dosing valve, thường là Type 6650 – van flipper solenoid cách ly môi trường) đến kim định lượng (dosing needle).
- Lượng định lượng được kiểm soát bằng cách mở van trong thời gian chính xác (resolution < 0.1 ms):
- Thời gian mở van dài hơn → lượng lỏng nhiều hơn.
- Áp suất cao hơn → dòng chảy nhanh hơn → lượng lớn hơn ở cùng thời gian.
- Không dùng bơm cơ học (không có bộ phận chuyển động trong dòng chảy), nên tránh nhiễm chéo, giảm nhiệt sinh ra, và đạt tốc độ cao + độ lặp lại tốt (repeatability < 0.2%).
- Hệ thống điện tử (gateway ME43 + module ME44) điều khiển thời gian mở van chính xác qua trigger signal (impulse hoặc dosing mode), kết nối Industrial Ethernet.
Ưu điểm nổi bật
-
- Chính xác cao: <1% CV (>5 µl), repeatability <0.2%, resolution 0.1 ms
- Linh hoạt: µl → ml, 1-8 kênh, dễ tùy chỉnh/mở rộng
- Compact & dễ lắp: Footprint nhỏ, tích hợp nhanh
- Vệ sinh & đáng tin cậy: Không bộ phận chuyển động trong dòng chảy, giảm nhiễm chéo, không sinh nhiệt
