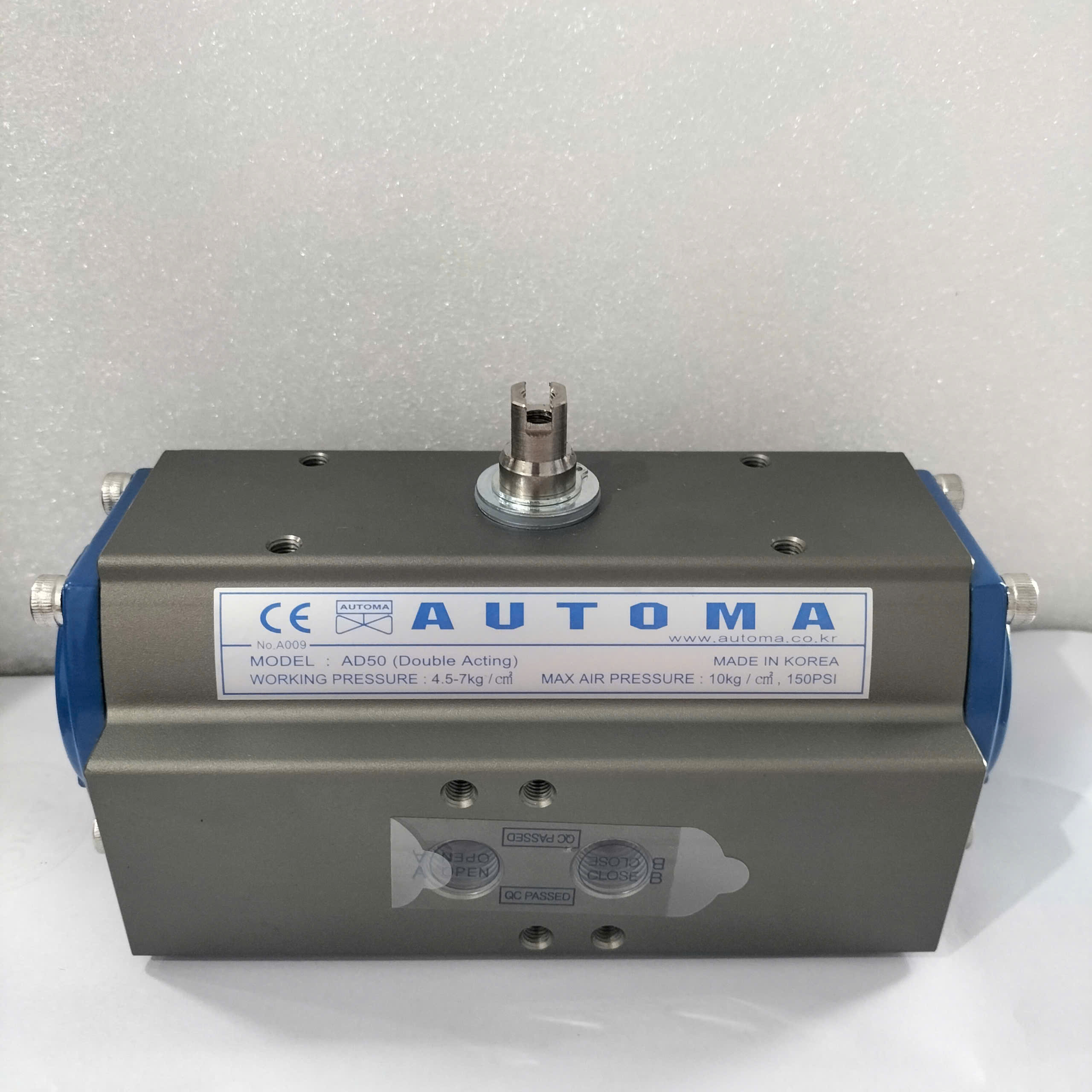

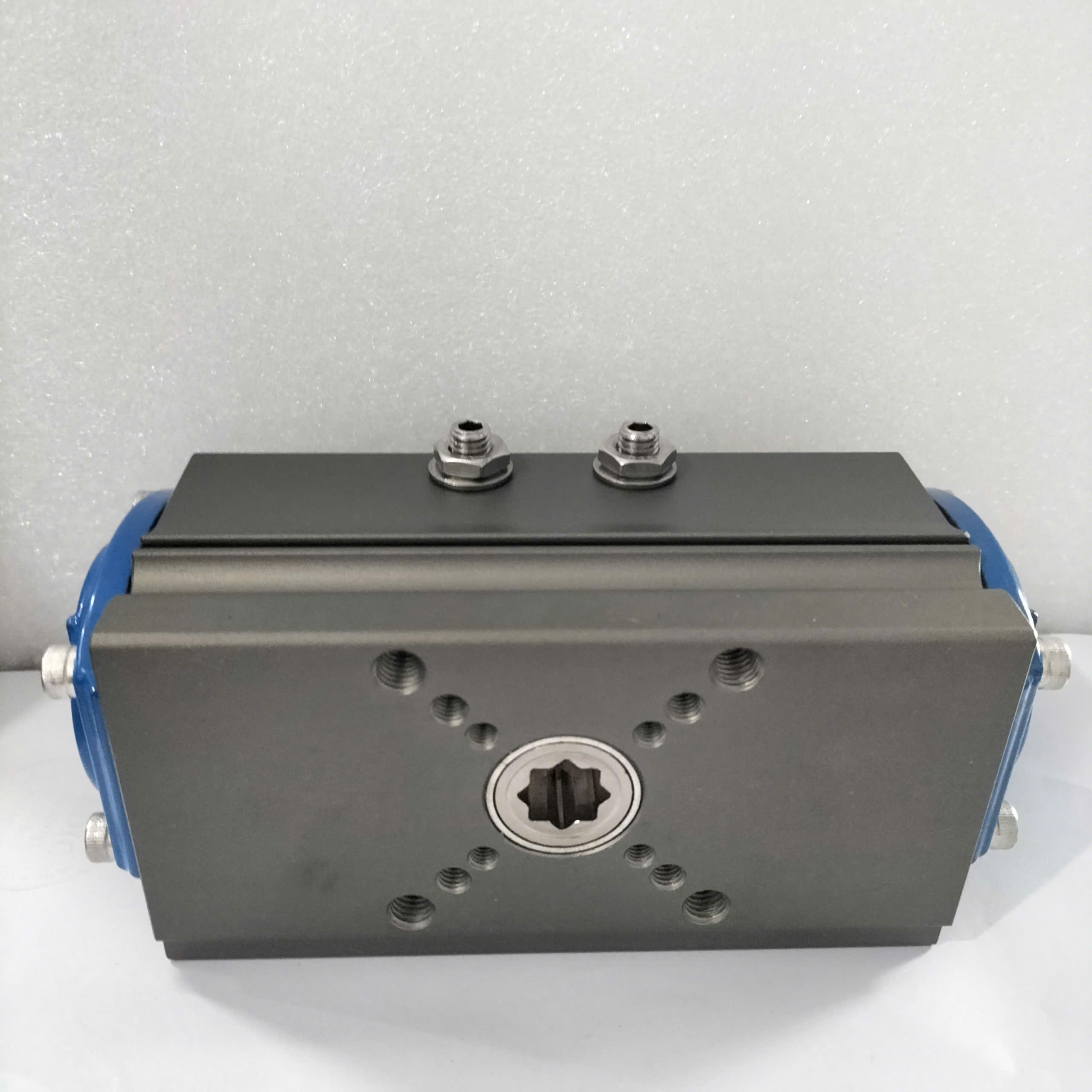

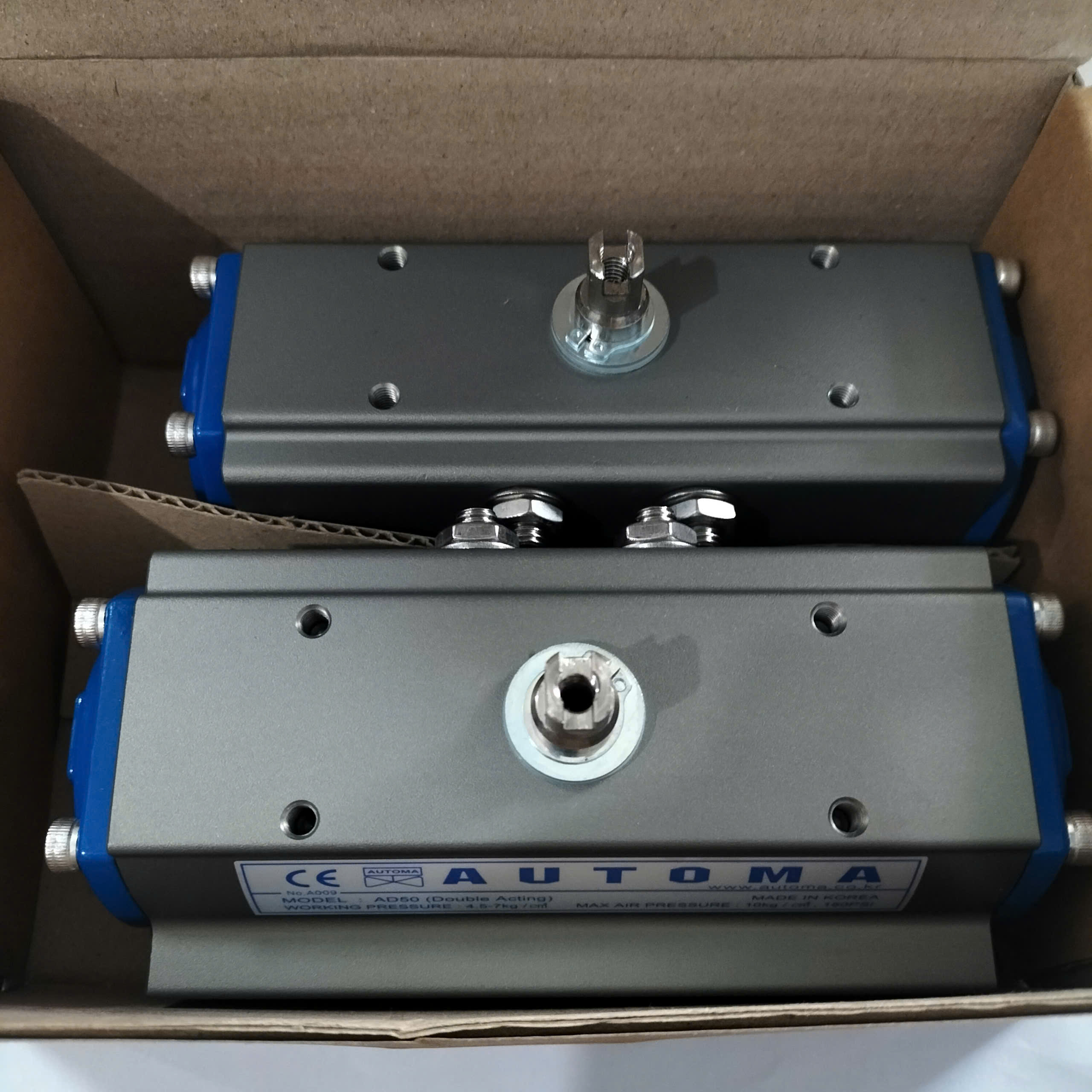

Đầu khí nén Double acting Automa / Hàn Quốc hay còn gọi là bộ tác động khí nén hai chiều Automa. Đây là thiết bị dùng đề đóng mở van bằng khí nén được sản xuất bởi hãng Automa có xuất xứ từ Hàn Quốc. VDIC là đơn vị nhập khẩu và phân phối các sản phẩm của Automa tại Việt Nam. Chúng tôi cam kết sản phẩm chính hãng, đầy đủ CO,CQ và bảo hành lên đến 12 tháng. Hàng luôn sẵn kho số lượng lớn để phục vụ quý khách hàng. Liên hệ mua hàng và tư vấn kỹ thuât 0939 487 487
Specification
- BỘ TÁC ĐỘNG KHÍ NÉN 2 CHIỀU
- SCOTCH YOKE TYPE ACTUATOR
- Model: AD50, AD65, AD80, AD100, AD125, AD140, AD160
- Loại: Double Acting
- Operating Pressure Range: 4~7 Kgf/cm2
- Operating Temperature Range:-20 ~80 oC
- Cycle Life: 1,300,000 Cycle
- Hiệu: Automa/Korea
| Item | AD32 | AD40 | AD50 | AD65 | AD80 | AD100 | AD125 | AD140 | AD160 | AD185 | AD200 | AD250 | AD300 |
| Operating Type | Rack & Pinion | Scotch – Yoke | |||||||||||
| Operating Media | Compressed Dry Air | ||||||||||||
| Operating Pressure | 4 ~ 7kg/cm2 | ||||||||||||
| Rotating Angle | 90° +5°/-10° | ||||||||||||
| Operating Temperature | -20°C ~ 80°C(Option : -40°C ~ 200°C) | ||||||||||||
| Weight(kg) | 0.3 | 0.5 | 1.4 | 2.3 | 3.9 | 6.7 | 11.3 | 16.4 | 23.7 | 38.1 | 45.5 | 65.8 | 78 |

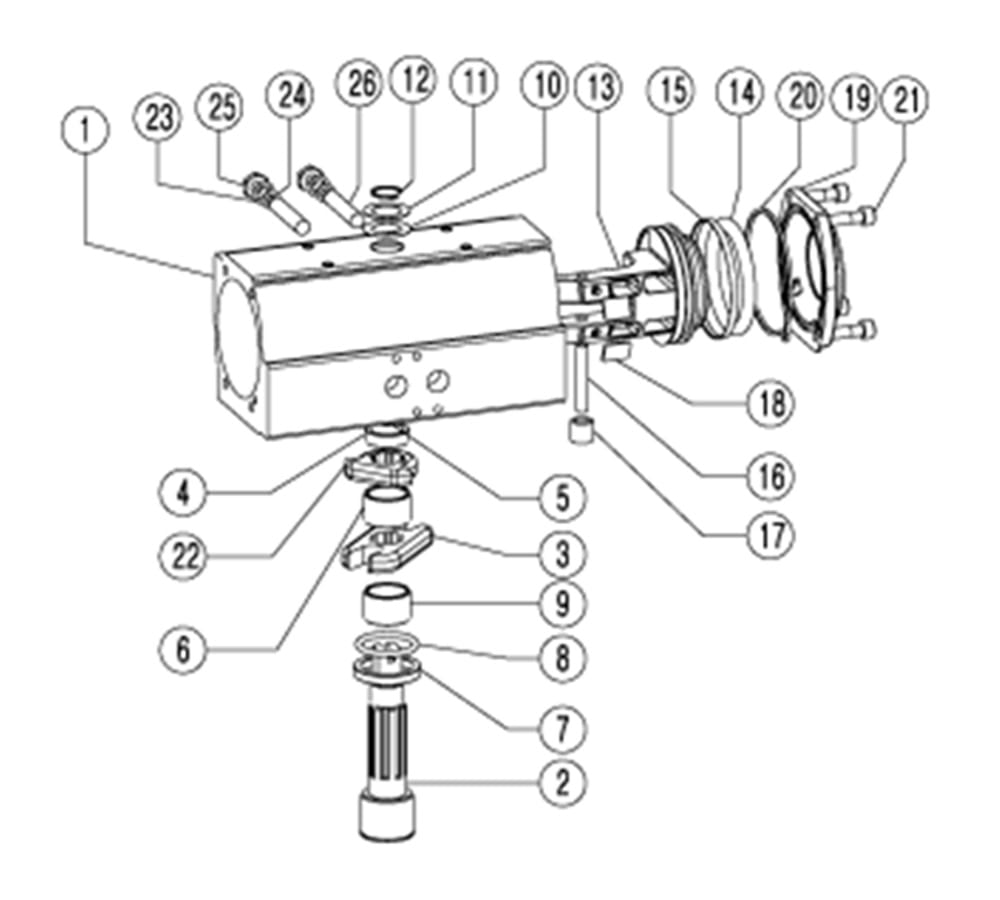

Part and material
| No. | Part Name | Material | No. | Part Name | Material |
| 1 | Body | Aluminum Alloy | 14 | Piston O-ring | NBR |
| 2 | Shaft | Steel Alloy(Nickel Plated) | 15 | Piston Guide-ring | Engineering Plastic |
| 3 | Crank | Steel Alloy | 16 | Piston Pin | Steel Alloy |
| 4 | Bushing(Top) | Engineering Plastic | 17 | Piston Roller | Steel Alloy |
| 5 | Body O-ring(Top) | NBR | 18 | Piston Pad | Engineering Plastic |
| 6 | Shaft Roller(Top) | Engineering Plastic | 19 | Cover | Aluminum Alloy |
| 7 | Bushing(Bottom) | Engineering Plastic | 20 | Cover O-ring | NBR |
| 8 | Body O-ring(Bottom) | NBR | 21 | Cover Bolt | Steel Alloy |
| 9 | Shaft Roller(Bottom) | Engineering Plastic | 22 | Stopper | Steel Alloy |
| 10 | Body Washer(Bottom) | Engineering Plastic | 23 | Adjust Washer | Stainless Steel |
| 11 | Body Washer(Top) | Stainless Steel | 24 | Adjust O-ring | NBR |
| 12 | Body Snap-ring | Stainless Steel | 25 | Adjust Nut | Stainless Steel |
| 13 | Piston | Aluminum Alloy | 26 | Adjust Bolt | Steel Alloy |
Torque table
Unit : Nn
| Model | Angle | Supply Air | |||||
| 4bar | 5bar | 6bar | |||||
| Close | Open | Close | Open | Close | Open | ||
| AD32 | 0° | 4.5 | 4.5 | 6 | 6 | 7.3 | 7.3 |
| 45° | 4.5 | 4.5 | 6 | 6 | 7.3 | 7.3 | |
| 90° | 4.5 | 4.5 | 6 | 6 | 7.3 | 7.3 | |
| AD40 | 0° | 7 | 7 | 9 | 9 | 11 | 11 |
| 45° | 7 | 7 | 9 | 9 | 11 | 11 | |
| 90° | 7 | 7 | 9 | 9 | 11 | 11 | |
| AD50 | 0° | 37 | 28 | 38 | 37 | 42 | 41 |
| 45° | 20 | 21 | 25 | 26 | 30 | 31 | |
| 90° | 33 | 38 | 39 | 40 | 50 | 52 | |
| AD65 | 0° | 85 | 78 | 105 | 95 | 131 | 116 |
| 45° | 45 | 49 | 57 | 63 | 68 | 73 | |
| 90° | 72 | 71 | 88 | 93 | 107 | 107 | |
| AD80 | 0° | 162 | 143 | 209 | 183 | 261 | 210 |
| 45° | 84 | 92 | 112 | 121 | 130 | 144 | |
| 90° | 130 | 133 | 171 | 156 | 198 | 209 | |
| AD100 | 0° | 265 | 247 | 332 | 292 | 393 | 368 |
| 45° | 147 | 165 | 185 | 196 | 237 | 250 | |
| 90° | 231 | 237 | 297 | 301 | 348 | 363 | |
| AD125 | 0° | 576 | 551 | 725 | 678 | 886.9 | 793.9 |
| 45° | 339 | 360 | 425 | 443 | 513 | 531 | |
| 90° | 510 | 491 | 635 | 613 | 750 | 732 | |
| AD140 | 0° | 829.9 | 753.9 | 1104.9 | 922.9 | 1310.9 | 1096.9 |
| 45° | 450 | 455 | 579 | 582 | 691 | 668 | |
| 90° | 689 | 720 | 862.9 | 879.9 | 1054.9 | 969.8 | |
| AD160 | 0° | 1146.9 | 1061.9 | 1484.9 | 1311.9 | 1799.9 | 1599.9 |
| 45° | 730 | 757.9 | 919.9 | 948.9 | 1109.9 | 1132.9 | |
| 90° | 1169.9 | 1319.9 | 1447.9 | 1634.9 | 1749.9 | 2026.9 | |
| AD185 | 0° | 1840 | 1703.6 | 2382.2 | 2104.7 | 2887.5 | 2566.7 |
| 45° | 1122.3 | 1165.3 | 1414.4 | 1458.9 | 1706.5 | 1741.8 | |
| 90° | 1720.5 | 1941.1 | 2129.3 | 2404.3 | 2573.4 | 2980.7 | |
| AD200 | 0° | 2799.8 | 2599.8 | 3299.8 | 3199.8 | 3919.7 | 3819.7 |
| 45° | 1459.9 | 1499.9 | 1919.9 | 1949.9 | 2299.8 | 2399.8 | |
| 90° | 2149.9 | 2299.8 | 2799.8 | 2899.8 | 3349.8 | 3449.8 | |
| AD250 | 0° | 5500 | 3950 | 7100 | 4850 | 8480 | 5750 |
| 45° | 2550 | 2500 | 3200 | 3150 | 3800 | 3760 | |
| 90° | 4180 | 4580 | 5240 | 5850 | 6180 | 7050 | |
| AD300 | 0° | 9615 | 6732 | 12019 | 8416 | 14422 | 10099 |
| 45° | 3960 | 3960 | 4950 | 4950 | 5940 | 5940 | |
| 90° | 6732 | 9415 | 8416 | 12019 | 10099 | 14422 | |

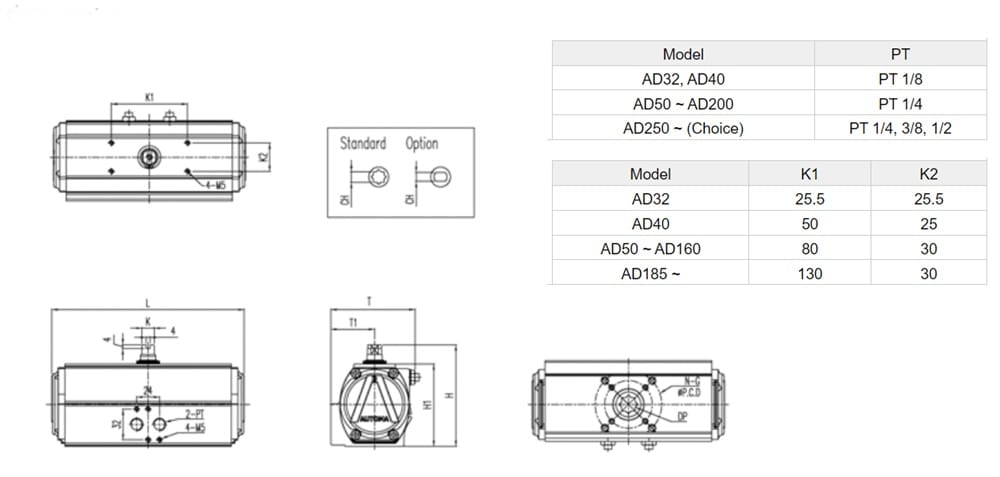

Dimension
| Unit: Nn | |||||||||||||
| Model | ISO | ØP.C.D | N-G | K | L | T | T1 | H | H1 | CH(Sta) | CH(Opt) | DP | |
| AD32 | F03 | 36 | 4-M5 | 7 | 66 | 45 | 25 | 55 | 45 | 9×9 | – | 9 | |
| AD40 | F03/F05 | 36/50 | 4-M5/M6 | 9 | 97 | 63 | 32 | 75 | 55 | 9×9 | – | 9 | |
| AD50 | F03/F05/F07 | 36/50/70 | 4-M5/M6/M8 | 9 | 162 | 75 | 40 | 90 | 70 | 11×11 | 14×14 | 13 | |
| 9.7xØ15 | 14 | ||||||||||||
| AD65 | F05/F07 | 50/70 | 4-M6/M8 | 13 | 202 | 89 | 46 | 107 | 87 | 14×14 | 11.7xØ17 | 17 | |
| 9.7xØ15 | 14 | ||||||||||||
| AD80 | F07 | 70 | 4-M8 | 13 | 253 | 101 | 49.5 | 126 | 106 | 17×17 | 14.7xØ19 | 19 | |
| AD100 | F07/F10 | 70/102 | 4-M8/M10 | 19 | 311 | 129 | 61.5 | 148 | 128 | 22×22 | 17.7xØ22 | 26 | |
| AD125 | F07/F10 | 70/102 | 4-M8/M10 | 19 | 390 | 151 | 71.5 | 174 | 154 | 22×22 | – | 26 | |
| AD140 | F10/F12 | 102/125 | 4-M10/M12 | 24 | 431 | 164 | 77 | 192 | 172 | 27×27 | 22×22 | 30 | |
| AD160 | F14 | 140 | 4-M16 | 24 | 506 | 188 | 89 | 216 | 196 | 36×36 | 27×27 | 30 | |
| AD185 | F14 | 140 | 4-M16 | 30 | 581 | 217 | 103 | 254 | 224 | 36×36 | – | 30 | |
| AD200 | F16 | 165 | 4-M20 | 36 | 605 | 231 | 115 | 284 | 254 | 46×46 | 36×36 | 50 | |
| AD250 | F16 | 165 | 4-M20 | 36 | 755 | 301 | 152 | 335 | 305 | 46×46 | – | 60 | |
| AD300 | F16/F25 | 165/254 | 4-M20/8-M16 | 36 | 900 | 360 | 170 | 408 | 378 | 55×55 | – | 60 | |
