Đầu nối cáp 10 mm Type 2505
| Tên sản phẩm | Đầu nối cáp 10 mm |
| Model | 2505 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu nối cáp 10 mm Type 2505 |
Mô tả
Đầu nối cáp 10 mm Type 2505 là đầu nối phích cắm có chốt khóa dùng để kết nối các van điện từ Bürkert với đầu nối phích cắm hình chữ nhật. Đầu nối phích cắm chắc chắn và giá cả phải chăng này đã được sử dụng rộng rãi cho tất cả các van điện từ nhỏ của Bürkert trong lĩnh vực công nghệ phân tích và khí nén công nghiệp. Bên cạnh các phiên bản dây dẫn và cáp, còn có các đầu nối kiểu nhấn để lắp đặt trên bảng mạch in (PCB).
Ứng dụng của Đầu nối cáp 10 mm Type 2505
-
- Công nghệ phân tích: Hệ thống phân tích mẫu, đo lường hóa chất, microfluidics, thiết bị y tế/laboratory (van media-separated, tránh ô nhiễm, dosing chính xác).
- Khí nén công nghiệp: Điều khiển khí nén, actuator, hệ thống tự động hóa, phân phối khí/áp suất trong sản xuất.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Chiều rộng lắp đặt | 10 mm |
| Lưới tiếp xúc | 2.54 mm (grid dimension) |
| Số chân (pins) | 2-pin hoặc 3-pin |
| Chốt khóa | Có (Latching) |
| Dòng điện tối đa | 1:00 AM |
| Điện áp định mức | 0 … 50 V AC/DC |
| Điện trở tiếp xúc | Khoảng 20 mΩ |
| Độ bảo vệ | IP30 |
| Nhiệt độ môi trường | -10 °C … +80 °C |
| Vật liệu thân (chính) | POM, Polyamide, ABS (tùy phiên bản) |
| Tiếp xúc | Đồng thau mạ vàng (Brass gilded) |
| Vỏ cáp | PVC |
| Tiết diện dây | 0.14 mm² hoặc 0.25 mm² (tùy phiên bản) |

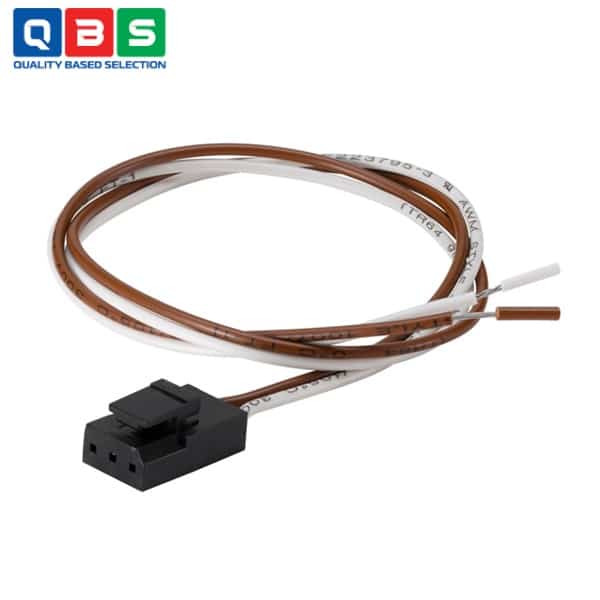

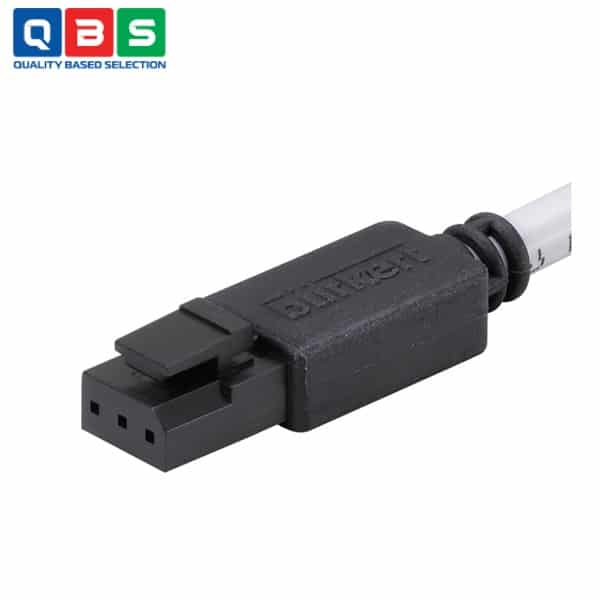

| Phiên bản | Cáp thẳng/góc, Flying leads, PCB mounting |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu nối cáp 10 mm Type 2505
Cách lắp đặt của Đầu nối cáp 10 mm Type 2505
-
- Xác định vị trí: Đặt đầu nối sao cho khớp với rectangular plug connector (hình chữ nhật) trên coil van solenoid Bürkert (như Type 6144, 0127, 6624, 6628).
- Căn chỉnh: Đưa đầu nối vào đúng vị trí (chú ý pin assignment theo datasheet: thường Pin 1 đen/trắng, Pin 2 nâu, Pin 3 nâu nếu 3-pin).
- Cắm mạnh: Đẩy thẳng đầu nối vào cho đến khi nghe tiếng “click” (chốt latching lug khóa tự động – có chốt khóa).
- Kiểm tra: Kéo nhẹ để đảm bảo đã khóa chắc chắn (không bung ra).
Ưu điểm nổi bật
-
- Bền bỉ & chắc chắn: Thiết kế chắc chắn, chịu lực tốt, phù hợp môi trường công nghiệp.
- Dễ lắp đặt & an toàn: Cắm nhanh, có chốt khóa latching tự động, không cần dụng cụ phức tạp.
- Linh hoạt cao: Nhiều phiên bản, kích thước nhỏ gọn (rộng 10 mm, grid 2.54 mm).
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
