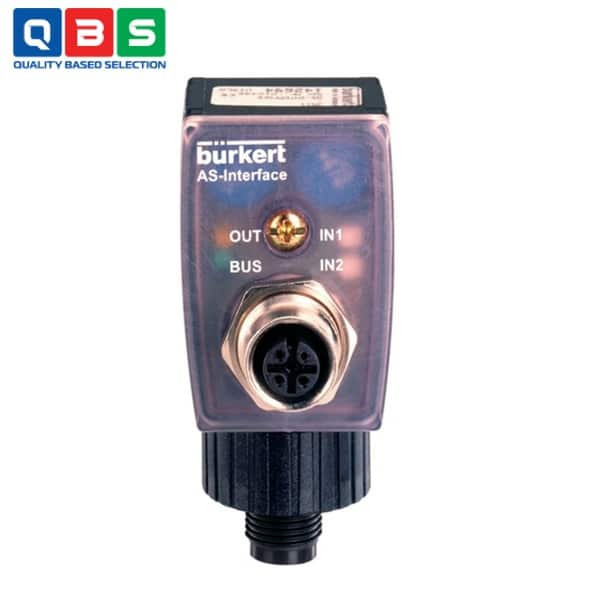

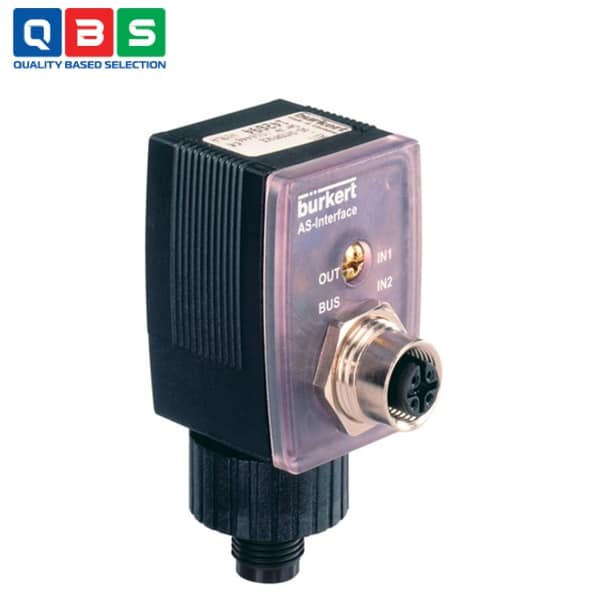

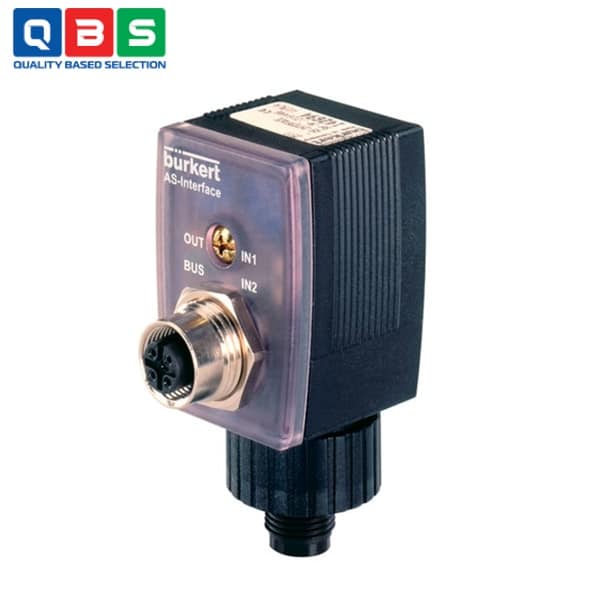

Đầu nối cáp dạng A AS-Interface Type 2511

Ứng dụng của Đầu nối cáp dạng A AS-Interface Type 2511

• • Kết nối van điện từ với hệ thống AS-Interface: Dùng để kết nối các van nhị phân với bus AS-i.
  • Kết nối các phần tử nhị phân khác: Bất kỳ thiết bị nào có đầu nối tương ứng Form A đều có thể kết nối với AS-Interface.
  • Hệ thống tự động hóa công nghiệp và điều khiển chất lỏng: Ứng dụng trong lĩnh vực điều khiển dòng chảy, khí nén, thủy lực.
  • Kết nối van vào cấu hình bus AS-Interface với các topology mạng: Hỗ trợ các cấu trúc mạng linh hoạt như line, star, tree, ring.
  • Ứng dụng cần tín hiệu phản hồi: Các phiên bản có socket M12 ở nắp cho phép nhận tín hiệu phản hồi từ cảm biến hoặc thiết bị khác.

Thông số kỹ thuật cơ bản

Cách lắp đặt của Đầu nối cáp dạng A AS-Interface Type 2511

1. 1. Tắt nguồn → Ngắt điện để an toàn.
   2. Kết nối dây AS-i → Mở nắp plug, siết vít terminal strip (2-pin cho 24V hoặc 3-pin cho 110-230V) theo sơ đồ:
      • Dây AS-i vào các cực BUS (+/-), đảm bảo cực tính đúng.
      • Nếu dùng external supply (dòng cao): kết nối nguồn riêng.
   3. Gắn plug vào van → Đặt plug lên đầu nối Form A của van (đặt seal đúng chỗ), vặn chặt vít cố định (M3 hoặc tương đương, contact distance 18 mm).
   4. Siết cable gland → Đường kính cáp 6-7 mm, siết chặt để đạt IP65.
   5. Nếu có M12 feedback → Cắm cáp M12 vào socket trên nắp.
   6. Kiểm tra → Bật nguồn → Xem LED (xanh = OK, khác = lỗi). Hệ thống AS-i tự nhận slave.

Ưu điểm nổi bật

• • Robust & lắp đặt nhanh: Theo spec AS-Interface, kết nối đơn giản với M12 Form A.
  • IP65 chống nước/bụi: Phù hợp môi trường công nghiệp khắc nghiệt (-10°C…+55°C).
  • LED status display: Commissioning & chẩn đoán lỗi dễ dàng (xanh = OK).
  • Tích hợp slave AS-i: Kết nối van/binary elements trực tiếp vào bus, hỗ trợ feedback.
  • Bus supply linh hoạt: Tín hiệu + nguồn chung; external supply cho dòng cao/E-stop.
