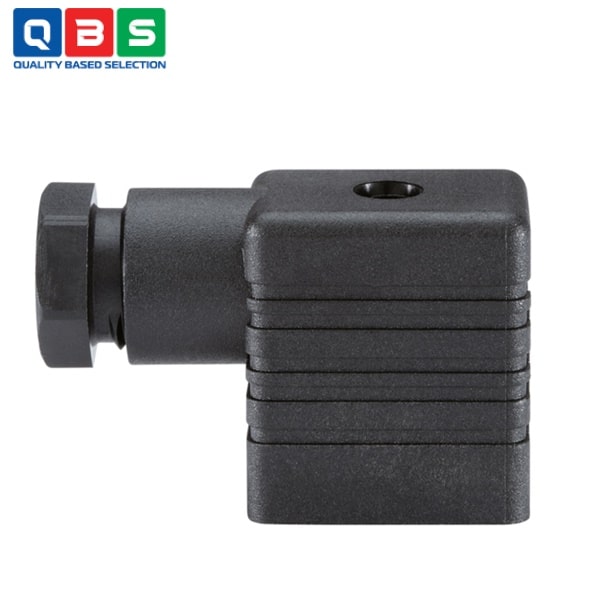

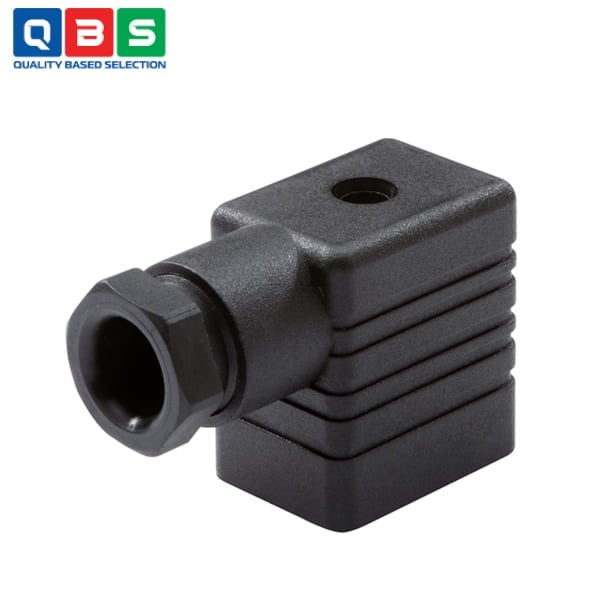

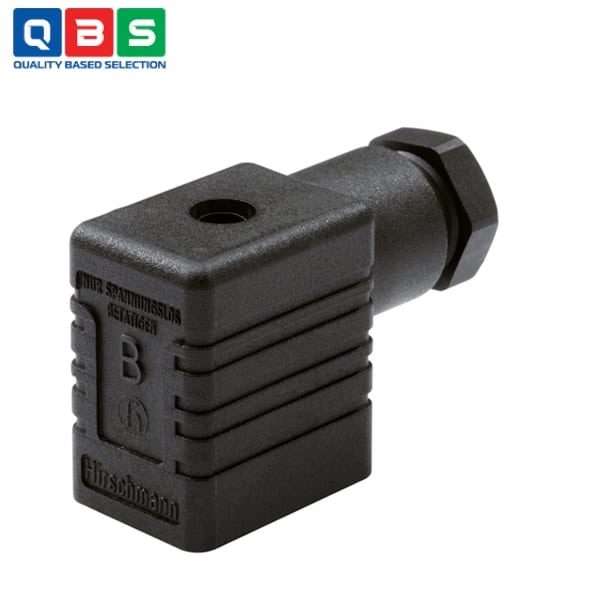

Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507
| Tên sản phẩm | Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp |
| Model | 2507 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507 |
Mô tả
Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507 là đầu nối phích cắm có chốt khóa dùng để kết nối các van điện từ Bürkert với đầu nối phích cắm hình chữ nhật. Đầu nối phích cắm chắc chắn và giá cả phải chăng này đã được sử dụng rộng rãi cho tất cả các van điện từ nhỏ của Bürkert trong lĩnh vực công nghệ phân tích và khí nén công nghiệp. Bên cạnh các phiên bản dây dẫn và cáp, còn có các đầu nối kiểu nhấn để lắp đặt trên bảng mạch in (PCB).
Ứng dụng của Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507
-
- Kết nối nguồn điện cho van điện từ (solenoid valves) trong hệ thống thủy lực (hydraulic) và khí nén (pneumatic).
- Sử dụng để cấp nguồn và truyền tín hiệu cho van solenoid trong các hệ thống tự động hóa công nghiệp.
- Kết nối với cảm biến áp suất (pressure switches/sensors), cảm biến nhiệt độ, công tắc giới hạn và các thiết bị điều khiển tương tự.
- Sử dụng trong các ngành công nghiệp sản xuất, máy móc tự động, robot, dây chuyền lắp ráp.
- Phù hợp cho môi trường hàng hải, thiết bị ngoài trời hoặc nơi yêu cầu chống nước/bụi tốt.
- Ứng dụng trong toà nhà, thiết bị y tế, chế biến thực phẩm nơi cần kết nối chắc chắn và dễ bảo trì với van solenoid nhỏ.
Thông số kỹ thuật cơ bản
| Thông số chính | Giá trị |
| Tiêu chuẩn | Form B (DIN EN 175301-803) |
| Bảo vệ | IP65 |
| Số chân | 2 + PE |
| Điện áp | 0–250 V AC/DC |
| Dòng điện tối đa | 16 A (không LED) / 8 A (có LED/diode) |
| Kết nối dây | Vít (0.25–1.5 mm²) |
| Đường kính cáp | 4.5–7 mm (PG9) |
| Nhiệt độ hoạt động | -30…+90 °C (không dây) |
| Vật liệu chính | Polyamide, tiếp xúc đồng mạ thiếc |
| Biến thể phổ biến | Không mạch / LED 24V / LED 230V / LED + diode 24V DC |
| Chứng nhận tùy chọn | UL Recognized, DIN EN 45545 (chống cháy đường sắt) |
| Kích thước (khoảng) | 41 × 32 × 29 mm |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507
Cách lắp đặt của Đầu nối cáp dạng B theo tiêu chuẩn công nghiệp Type 2507
-
- Tháo rời: Vặn vít M3 (tallow-drop screw) ra, tháo contact insert khỏi thân plug.
- Luồn cáp: Luồn cáp (Ø 4.5–7 mm) qua gland (PG9), vòng ép (pressure ring), phớt seal, thân plug.
- Nối dây:
- Dây +/pha → terminal 1
- Dây -/trung tính → terminal 2
- Tiếp địa (PE) → terminal PE (nếu có)
- Siết vít chặt (dây 0.25–1.5 mm²).
- Lắp lại: Đẩy contact insert vào, siết vít M3. Đảm bảo flat seal (phớt phẳng) đúng vị trí để đạt IP65.
- Gắn lên van: Đặt plug lên cuộn solenoid, xoay 180° nếu cần (cáp hướng xuống), siết vít cố định.
Ưu điểm nổi bật
-
- Chống nước/bụi tốt: IP65 – an toàn cho môi trường công nghiệp, ngoài trời, ẩm ướt.
- Dễ lắp đặt & linh hoạt: Xoay 180°, lắp không cần cáp sẵn, chỉ cần tuốc-nơ-vít cơ bản.
- Nhiều biến thể tiện lợi: Có/không LED (chỉ thị trạng thái), diode chống dòng ngược (cho DC), phù hợp 24V hoặc 230V.
- Kết nối chắc chắn & đáng tin cậy: Tiếp xúc mạ thiếc, điện trở thấp ≤10 mΩ, dòng max 16A (không LED).
- Phạm vi nhiệt độ rộng: -30°C đến +90°C (không dây) – chịu được môi trường khắc nghiệt.
