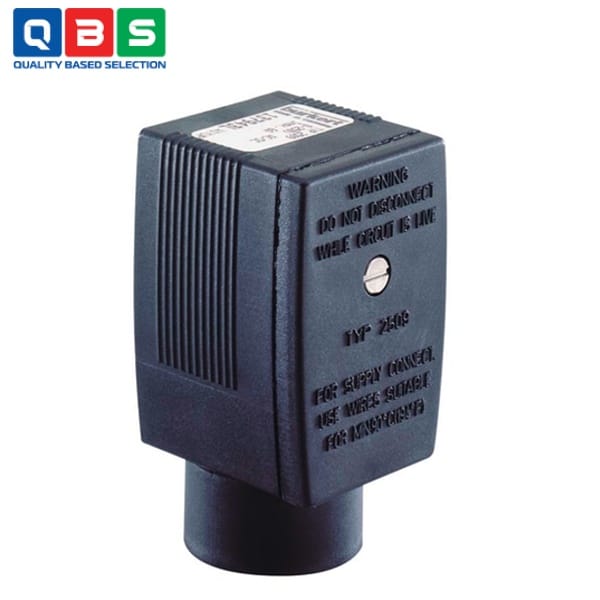

Đầu nối cáp DIN EN 175301-803 Type 2509
| Tên sản phẩm | Đầu nối cáp DIN EN 175301-803 |
| Model | 2509 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đầu nối cáp DIN EN 175301-803 Type 2509 |
Mô tả
Đầu nối cáp DIN EN 175301-803 Type 2509 là phích cắm cáp dùng để kết nối điện cho các thiết bị điện tử hoặc tự động hóa công nghiệp. Nó có hình dạng tiêu chuẩn dạng A (form A), với 2 chân + dây bảo vệ (protective conductor), cho phép xoay insert 4 x 90° để điều chỉnh hướng cáp. Sản phẩm được làm từ vật liệu polyamide cho thân, đồng hợp kim mạ bạc cho tiếp điểm, và niêm phong phẳng bằng NBR.
Ứng dụng của Đầu nối cáp DIN EN 175301-803 Type 2509
-
- Kết nối van điện từ: Dùng để cấp nguồn điện cho cuộn coil van.
- Kết nối các thiết bị và linh kiện điện: Trong hệ thống điều khiển công nghiệp, tự động hóa, khí nén và thủy lực.
- Sử dụng trong hệ thống khí nén và thủy lực: Để kết nối cảm biến, công tắc áp suất, van điều khiển, actuator.
- Ứng dụng trong môi trường khắc nghiệt nhờ cấp bảo vệ IP65: Chống bụi và nước phun mạnh, phù hợp cho nhà máy, dây chuyền sản xuất ngoài trời hoặc ẩm ướt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Tiêu chuẩn | DIN EN 175301-803 Form A |
| Số chân | 2 + PE (protective conductor) |
| Điện áp danh định | 0…250 V AC/DC |
| Cấp bảo vệ | IP65 (NEMA 4X) |
| Loại kết nối | Screw-type terminal (vít) |
| Đường kính cáp tối đa | 6,5 mm |
| Tiết diện dây | ≤ 3 mm² |
| Ren kết nối | NPT ½” |
| Vật liệu thân | Polyamide |
| Tiếp điểm | Đồng hợp kim mạ bạc |
| Phớt phẳng | NBR |
| Nhiệt độ môi trường | -40…+90 °C (-40…+194 °F) |
| Hướng cáp | Dọc, insert xoay 4 × 90° |
Tham khảo Catalog chi tiết ở đây: Catalog Đầu nối cáp DIN EN 175301-803 Type 2509
Cách lắp đặt của Đầu nối cáp DIN EN 175301-803 Type 2509
-
- Chuẩn bị: Cáp Ø ≤ 6,5 mm, dây ≤ 3 mm², bóc lõi ~8–10 mm.
- Xoay insert: Xoay phần tiếp điểm 4 × 90° cho hướng cáp phù hợp.
- Kết nối dây: Siết vít terminal (2 cực + PE) – mô-men 0,5 Nm.
- Vặn ren: Vặn NPT ½” vào socket thiết bị, siết 1 Nm (theo ghi trên bản vẽ).
- Đóng nắp: Đặt flat seal NBR đúng chỗ, đóng nắp chắc chắn → đạt IP65.
Ưu điểm nổi bật
-
- Bảo vệ cao cấp: IP65 lý tưởng cho môi trường công nghiệp ẩm ướt, bụi bẩn.
- Lắp đặt linh hoạt: Insert xoay 4 × 90° – dễ điều chỉnh hướng cáp theo vị trí lắp.
- Kết nối chắc chắn, dễ dàng: Screw-type terminal, ren NPT ½”, chỉ cần tua vít, lắp nhanh.
- Độ bền tốt: Vật liệu polyamide chịu va đập, tiếp điểm mạ bạc, nhiệt độ -40…+90 °C.
