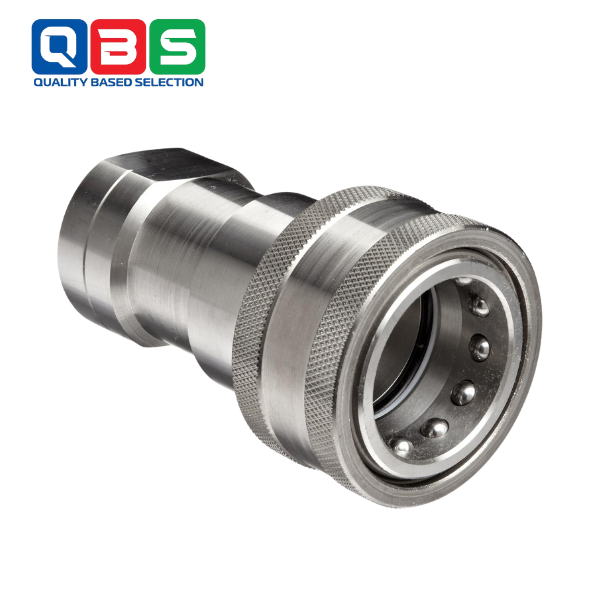

Đầu nối nhanh inox (Quick Coupling) là phụ kiện đường ống chuyên dụng. Được thiết kế để kết nối và tháo rời các đoạn ống hoặc thiết bị một cách nhanh chóng mà không cần dụng cụ phức tạp. Được chế tạo từ thép không gỉ chất lượng cao, đầu nối nhanh inox mang lại độ bền vượt trội, khả năng chống ăn mòn tuyệt vời và tính thẩm mỹ cao. Sản phẩm phù hợp cho nhiều ứng dụng trong các hệ thống công nghiệp, dân dụng và hóa chất, từ cấp thoát nước, khí nén đến các môi trường khắc nghiệt như dầu khí, thực phẩm hoặc hóa chất. Với thiết kế đa dạng và khả năng tùy chỉnh, đầu nối nhanh inox là lựa chọn lý tưởng để đảm bảo hiệu suất, độ an toàn và dễ dàng bảo trì cho các hệ thống cần thay đổi thường xuyên.
THÔNG SỐ KỸ THUẬT ĐẦU NỐI NHANH INOX (QUIICK COUPLING)
- Vật liệu: Inox 304, 316 hoặc 316L (tùy theo môi trường sử dụng, chống ăn mòn axit hoặc nước biển).
- Kích thước: Từ 1/4 inch đến 4 inch (DN8 – DN100). Phù hợp với các hệ thống công nghiệp và dân dụng.
- Áp suất chịu đựng: Lên đến 1000 PSI (tùy loại), chịu nhiệt độ từ -20°C đến 200°C.
- Tiêu chuẩn sản xuất: ISO 7241, DIN 2828, ASME B16.11 (cho loại ren), đảm bảo chất lượng quốc tế.
- Bề mặt: Đánh bóng hoặc mài nhẵn, chống bám bẩn và dễ vệ sinh.
- Trọng lượng: Tùy kích thước, từ 0.1kg đến 3kg mỗi chiếc.
- Các thông số này có thể được tùy chỉnh theo yêu cầu cụ thể. Giúp tối ưu hóa hiệu suất và tuổi thọ của sản phẩm trong các hệ thống khác nhau.
CẤU TẠO
Đầu nối nhanh inox được thiết kế với cấu trúc tinh tế. Đảm bảo khả năng kết nối và tháo rời nhanh chóng, hiệu quả:

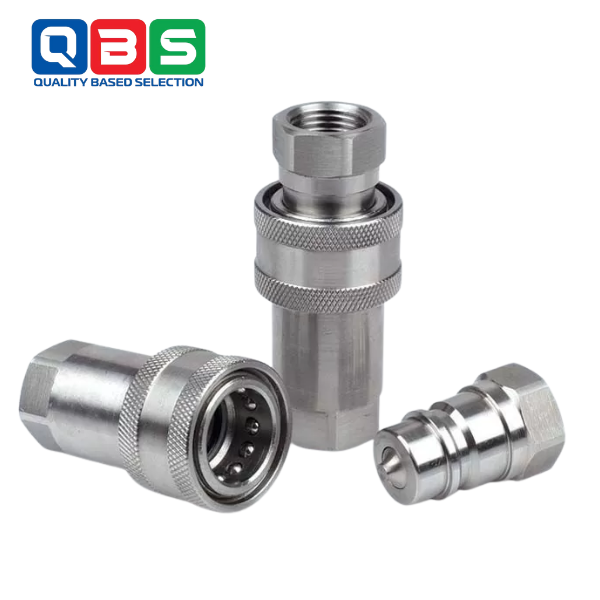

- Thân đầu nối: Gồm hai phần chính (đầu đực và đầu cái), được đúc hoặc rèn từ inox, cho phép kết nối chắc chắn và kín khít.
- Cơ chế khóa: Hệ thống khóa lẫy, bi hoặc chốt, giúp cố định kết nối và tháo rời dễ dàng mà không cần dụng cụ.
- Miệng kết nối: Có thể là dạng ren (nội/ngoại) hoặc mịn để hàn, tùy thuộc vào loại đầu nối, đảm bảo kết nối linh hoạt với ống hoặc thiết bị.
- Lớp bảo vệ bề mặt: Lớp inox nguyên chất chống oxy hóa, với độ dày thành từ 1.5mm đến 5mm, chịu được áp lực và tác động môi trường.
- Cấu trúc nội bộ: Bề mặt bên trong nhẵn mịn, tích hợp gioăng cao su hoặc PTFE để đảm bảo độ kín và giảm ma sát, giữ dòng chảy thông suốt.
- Cấu tạo này giúp đầu nối nhanh inox hoạt động ổn định trong các môi trường khắc nghiệt như hóa chất, thực phẩm hoặc nước thải, với độ bền lên đến hàng chục năm.
PHÂN LOẠI ĐẦU NỐI NHANH INOX (QUIICK COUPLING)
Đầu nối nhanh inox được phân loại dựa trên thiết kế và phương thức kết nối, phù hợp với từng ứng dụng cụ thể:
- Đầu nối nhanh loại A, B, C, D, E, F: Phân loại theo tiêu chuẩn thiết kế (ví dụ: ISO 7241-A, B), mỗi loại có cơ chế khóa và kích thước khác nhau. Phù hợp cho các ứng dụng như khí nén, thủy lực hoặc thực phẩm. Ví dụ: “Quick Coupling Type A DN25 SUS316”.
- Đầu nối nhanh có khóa: Tích hợp cơ chế khóa an toàn (như khóa lẫy hoặc khóa xoay). Ngăn tháo rời không mong muốn. Dùng trong các hệ thống yêu cầu độ an toàn cao. Ví dụ: “Locking Quick Coupling DN50 SUS304”.
- Đầu nối nhanh ren/hàn: Tùy thuộc vào cách gắn vào ống, loại ren (nội/ngoại) dùng cho hệ thống áp suất thấp, loại hàn dùng cho hệ thống áp suất cao như dầu khí hoặc hóa chất. Ví dụ: “Threaded Quick Coupling 1/2 inch SUS316” hoặc “Weld Quick Coupling DN40 SUS304”.
- Ngoài ra, còn có các loại đầu nối nhanh đặc biệt như đầu nối vi sinh (sanitary quick coupling). Dùng trong ngành thực phẩm, đảm bảo vệ sinh và an toàn.
HƯỚNG DẪN SỬ DỤNG
Để sử dụng đầu nối nhanh inox hiệu quả và an toàn, hãy tuân thủ các bước sau:
Chuẩn bị: Kiểm tra kích thước và loại đầu nối nhanh phù hợp với đường ống hoặc thiết bị hiện tại. Đảm bảo bề mặt kết nối sạch sẽ, không có bụi bẩn hoặc dầu mỡ.
Lắp đặt:
- Với đầu nối ren: Vặn ren chặt bằng dụng cụ chuyên dụng, sử dụng băng keo PTFE để tăng độ kín và chống rò rỉ.
- Với đầu nối hàn: Sử dụng máy hàn TIG hoặc MIG. Đảm bảo mối hàn đều và kiểm tra bằng áp suất thử nghiệm.
- Với đầu nối nhanh: Đẩy đầu đực vào đầu cái cho đến khi nghe tiếng “click” (đối với loại có khóa), đảm bảo cơ chế khóa hoạt động đúng.
Vận hành: Bật hệ thống dần dần để tránh sốc áp suất. Kiểm tra kết nối để phát hiện rò rỉ hoặc tháo rời không mong muốn.
Bảo dưỡng: Vệ sinh định kỳ bằng nước sạch hoặc hóa chất trung tính. Kiểm tra tình trạng ăn mòn, gioăng và cơ chế khóa hàng năm, đặc biệt trong môi trường axit hoặc nước biển.
Lưu ý an toàn: Sử dụng thiết bị bảo hộ khi lắp đặt. Đảm bảo cơ chế khóa được kích hoạt đúng cách và không vượt quá áp suất, nhiệt độ quy định để tránh hư hỏng hoặc tai nạn.Nếu gặp vấn đề, hãy liên hệ nhà cung cấp để được hỗ trợ kỹ thuật chuyên sâu. Sử dụng đúng cách sẽ giúp đầu nối nhanh inox duy trì hiệu suất lâu dài. Tiết kiệm chi phí vận hành cho hệ thống của bạn.
