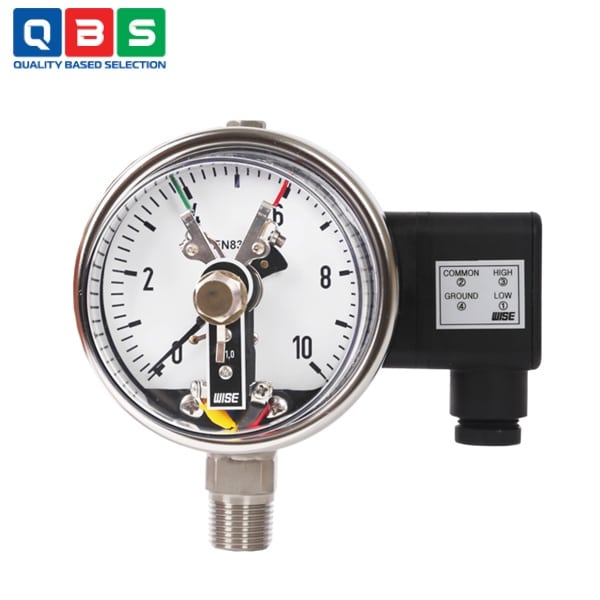

Đồng hồ áp suất Wise P510
| Tên sản phẩm | Đồng hồ áp suất Wise |
| Model | P510 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ áp suất Wise P510 |
Mô tả
Đồng hồ áp suất Wise P510 được thiết kế để đọc áp suất đo tại chỗ và được trang bị khối tiếp điểm cảm ứng cho phép sử dụng tất cả các tổ hợp tiếp điểm. Khối tiếp điểm được gắn trên mặt số. Cửa sổ hiển thị được trang bị núm vặn để điều chỉnh điểm đặt từ bên ngoài.
Ứng dụng của Đồng hồ áp suất Wise P510
-
- Hiển thị & giám sát áp suất cục bộ: Đọc trực tiếp áp suất tại chỗ trên mặt đồng hồ.
- Báo động áp suất cao: Kích hoạt đèn/còi báo động, dừng máy khi áp suất vượt ngưỡng.
- Báo động áp suất thấp: Phát hiện áp suất giảm bất thường, kích hoạt bơm bổ sung hoặc báo động.
- Báo động kép High + Low: Kết hợp cả hai ngưỡng → dùng trong hệ thống cần kiểm soát phạm vi áp suất.
- Hệ thống hai ngưỡng cao: Báo động mức 1 và mức 2 cao → cảnh báo sớm và cảnh báo nguy hiểm.
- Failsafe high & low alarm: Một tiếp điểm mở, một tiếp điểm đóng khi đạt setpoint → tăng độ tin cậy an toàn.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Kích thước mặt số | 100 mm hoặc 160 mm |
| Độ chính xác | ±1.0% full scale |
| Phạm vi đo | -0.1…0 đến 0…200 MPa (tương đương -1…0 đến 0…2000 bar) |
| Áp suất làm việc | Liên tục: 100% FS |
| Quá tải: 130% FS | |
| Nhiệt độ làm việc | Môi trường: -40 ~ +65 °C |
| Môi chất: tối đa +100 °C | |
| Độ bảo vệ | IP67 (EN60529/IEC529) |
| Ảnh hưởng nhiệt độ | ≈ ±0.4% FS / 10 °C (so với 20 °C) |
| Vật liệu bộ phận tiếp xúc | 316SS (ống Bourdon: C-type <10 MPa, Helical ≥10 MPa) |
| Vỏ & bezel | 304SS, Bayonet type |
| Mặt kính | Polycarbonate |
| Kết nối process | 3/8″ hoặc 1/2″ (PT, NPT, PF) |
| Kết nối điện | M20 × 1.5 |
| Tiếp điểm điện | Snap-action (tối đa 2 điểm), max 250V / 1A / 30W-50VA (dry) |

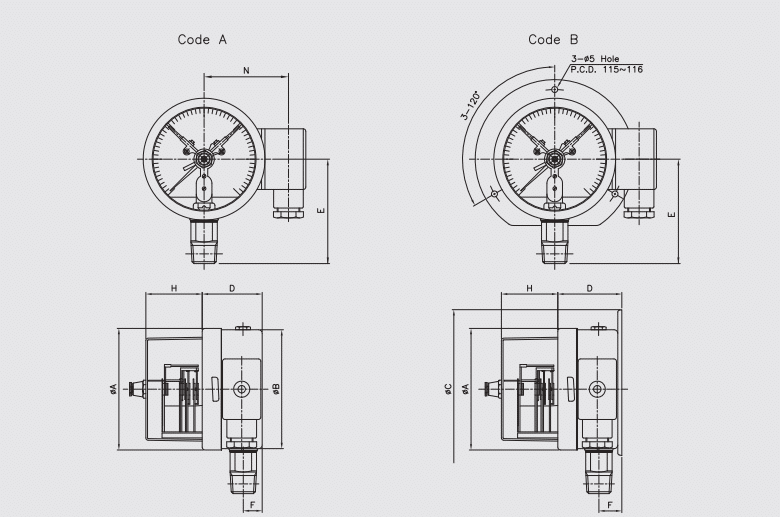

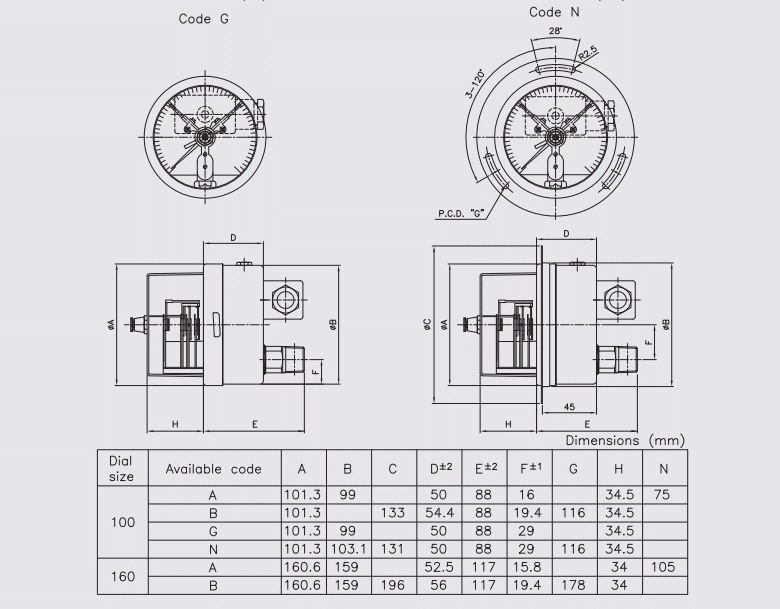

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ áp suất Wise P510
Nguyên lý hoạt động của Đồng hồ áp suất Wise P510
-
- Áp suất → ống Bourdon (C-type hoặc helical) giãn/uốn → kim chỉ quay hiển thị giá trị.
- Khi kim chỉ đến gần setpoint (ngưỡng điều chỉnh ngoài): Nam châm vĩnh cửu trên setpoint hút mạnh cánh tay tiếp điểm → tiếp điểm nhảy đột ngột (snap) → mạch mở/đóng nhanh.
- Khi kim chỉ rời setpoint: lực ống Bourdon vượt lực từ → tiếp điểm nhảy bật về vị trí cũ.
→ Chuyển mạch dứt khoát, chống tia lửa, chịu rung tốt, không cần nguồn phụ.
Tính năng đặc biệt
-
- Tiếp điểm snap-action: Chuyển mạch nhanh, chống tia lửa, chịu rung/sốc cực tốt
- Điều chỉnh setpoint từ bên ngoài bằng núm vặn trên kính (không cần tháo mặt kính)
- IP67 chống nước/bụi hoàn toàn
- Vỏ & bộ phận tiếp xúc 316SS/316L → chống ăn mòn cao
