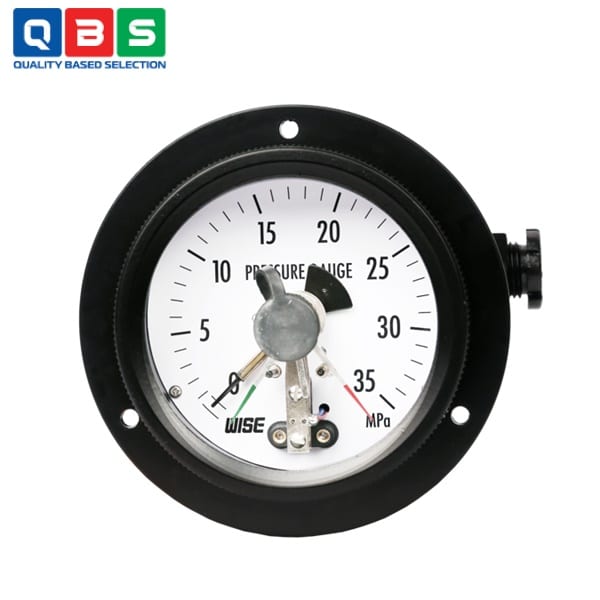

Đồng hồ áp suất Wise P530
| Tên sản phẩm | Đồng hồ áp suất Wise |
| Model | P530 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ áp suất Wise P530 |
Mô tả
Đồng hồ áp suất Wise P530 là đồng hồ đo áp suất có tiếp điểm điện (electrical contact pressure gauge), kết hợp chức năng hiển thị áp suất cục bộ + kích hoạt tiếp điểm điện (snap-action inductive contacts) để báo động hoặc điều khiển tự động khi áp suất đạt ngưỡng đặt (có thể điều chỉnh từ bên ngoài).
Ứng dụng của Đồng hồ áp suất Wise P530
-
- Giám sát & hiển thị áp suất cục bộ: Đọc trực tiếp áp suất trên mặt đồng hồ (đường kính 100mm hoặc 150mm).
- Báo động áp suất cao: Kích hoạt báo động/khóa hệ thống khi áp suất vượt ngưỡng cao.
- Báo động áp suất thấp: Kích hoạt báo động/khóa hệ thống khi áp suất xuống dưới ngưỡng thấp.
- Báo động kép: Báo động đồng thời cả áp suất cao và thấp.
- Ứng dụng chuyên biệt cho máy biến áp: Dùng cho hệ thống dầu máy biến áp, theo dõi áp suất dầu cách điện.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Đường kính mặt số | 100 mm hoặc 150 mm |
| Độ chính xác | ±1.5% full scale |
| Phạm vi đo (Scale range) | -0.1…0 đến -0.1…2 MPa |
| 0…0.1 đến 0…100 MPa (bar/kPa tương ứng) | |
| Áp suất làm việc ổn định | 75% full scale |
| Bảo vệ quá tải | 130% full scale |
| Nhiệt độ môi trường | -40 ~ +65 °C |
| Nhiệt độ chất lỏng | Tối đa 100 °C |
| Ống Bourdon | C-type, Stainless steel 316SS |
| Kết nối áp suất | 3/8″ hoặc 1/2″ PT / NPT / PF, 316SS |
| Vỏ & nắp | Nhôm sơn đen |
| Mặt kính | Acrylic resin (P539: Safety glass) |
| Tiếp điểm | Snap-action (nam châm), inductive contacts |
| Số tiếp điểm tối đa | 2 (tùy model: high/low/dual) |
| Định mức tiếp điểm | AC 220V 0.25A / DC 220V 0.15A |
| Max 30W/50VA | |
| Điện trở cách điện | >100 MΩ tại DC 500V |

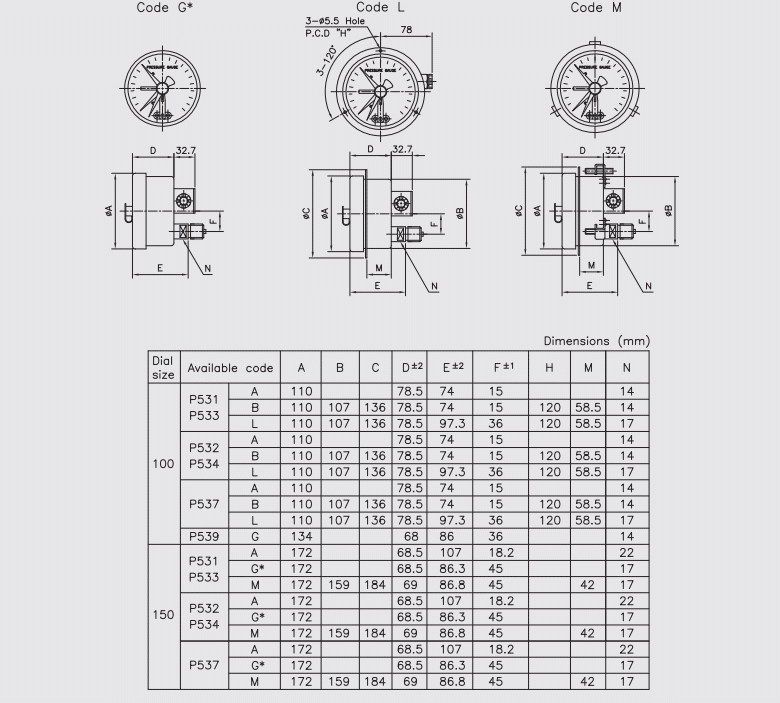

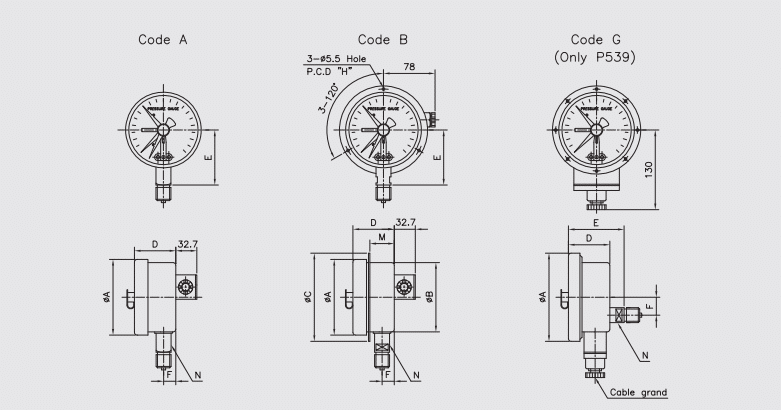

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ áp suất Wise P530
Nguyên lý hoạt động của Đồng hồ áp suất Wise P530
-
- Đo áp suất cơ học: Áp suất chất lỏng/khí → tác động lên ống Bourdon C-type (316SS) → ống biến dạng → truyền chuyển động qua cơ cấu bánh răng → làm kim chỉ thực tế (actual value pointer) quay trên mặt số → hiển thị giá trị áp suất trực tiếp.
- Chức năng tiếp điểm điện (snap-action):
- Trên mặt số có kim cài đặt (set pointer) điều chỉnh từ ngoài (qua núm vặn).
- Khi kim chỉ thực tế đạt gần ngưỡng cài đặt → cánh tay tiếp điểm (contact arm) bị nam châm vĩnh cửu (gắn trên kim cài đặt) hút mạnh → tiếp điểm nhảy đột ngột (snap) từ trạng thái mở sang đóng (hoặc ngược lại).
- Khi áp suất thay đổi ngược lại → lực đo vượt qua lực từ → tiếp điểm nhảy mở đột ngột.
- Ưu điểm snap-action:
- Chuyển mạch nhanh, dứt khoát → giảm tia lửa hồ quang (arcing).
- Tăng áp lực tiếp xúc → chống rung, sốc, bụi bẩn.
- Độ tin cậy cao hơn tiếp điểm trượt thông thường.
Tính năng đặc biệt
-
- Tiếp điểm snap-action: Chuyển mạch nhanh, dứt khoát, chống rung/sốc, giảm hồ quang, chịu tải đến 30W/50VA.
- Điều chỉnh setpoint ngoài: Dễ thay đổi ngưỡng báo động mà không tháo máy.
- Hiển thị cục bộ + báo động/điều khiển: High/low alarm, 1-2 tiếp điểm (P531–P539).
- Vỏ nhôm đen + Bourdon 316SS: Bền, chống ăn mòn.
