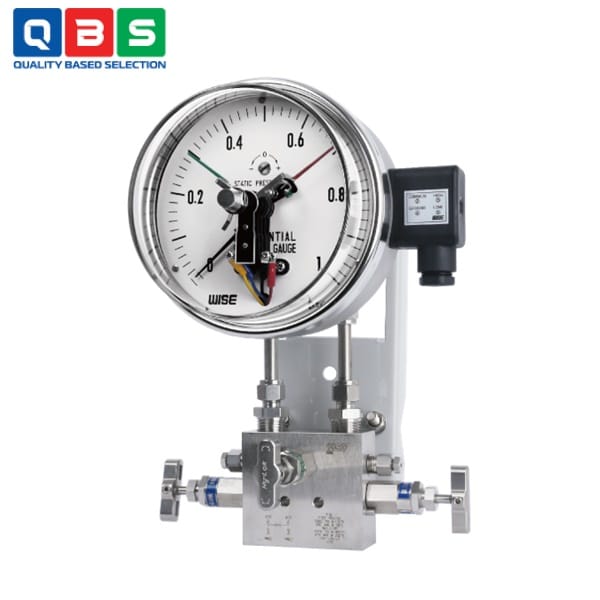

Đồng hồ chênh áp Wise P611,P612
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P611,P612 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P611,P612 |
Mô tả
Đồng hồ chênh áp Wise P611,P612 được thiết kế chuyên biệt để đo áp suất chênh lệch (Differential Pressure) trong môi trường áp suất tĩnh cao (lên đến 25 MPa) và đồng thời cung cấp chức năng báo động điện để kiểm soát quy trình, đặc biệt là xác định thời điểm thay thế bộ lọc không khí và bùn (sludge filter) kịp thời.
Ứng dụng của Đồng hồ chênh áp Wise P611,P612
-
- Giám sát và báo động tình trạng tắc nghẽn bộ lọc: Phát hiện sự gia tăng áp suất chênh lệch qua bộ lọc không khí hoặc bùn.
- Kiểm soát quy trình lọc trong hệ thống công nghiệp: Hệ thống lọc khí nén, khí thải, khí tự nhiên.
- Đo và báo động áp suất chênh lệch trong hệ thống dòng chảy: Đo lưu lượng qua orifice plate, venturi, flow nozzle.
- Giám sát mức chất lỏng trong bồn chứa: Đo mức bằng phương pháp áp suất chênh lệch (đặc biệt khi dùng remote seal).
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Model | P611 (Single contact), P612 (Dual contact) |
| Kích thước mặt số | 100 mm hoặc 160 mm |
| Phạm vi đo chênh áp | 0~30 kPa đến 0~50 kPa; 0~0.1 MPa đến 0~1.5 MPa |
| Áp suất tĩnh tối đa | 25 MPa |
| Độ chính xác (Accuracy) | ±1.0% FS hoặc ±1.5% / ±1.6% FS |
| Nhiệt độ hoạt động | Môi trường: -20 ~ +65°C |
| Chất lỏng: Max. 100°C | |
| Phần tử cảm biến (Element) | Single Bellows 316L SS |
| Vật liệu kết nối áp suất | 316 SS |
| Vỏ & nắp | 304 SS, Bayonet type, Window Polycarbonate |
| Tiếp điểm điện | Snap-action, Max. 250V, lên đến 1A (ohmic), 30-50 VA; NO/NC tùy chọn |
| Số tiếp điểm | 1 (P611) hoặc 2 (P612) |
| Kết nối process | ¼” NPT(F); ½” NPT(F) với manifold 3/5-way |
| Bảo vệ | IP65 |
| Ảnh hưởng nhiệt độ | ±0.5% FS / 10°C |
| Phụ kiện tiêu chuẩn | Mounting bracket cho ống 2″ (thép sơn xám) |

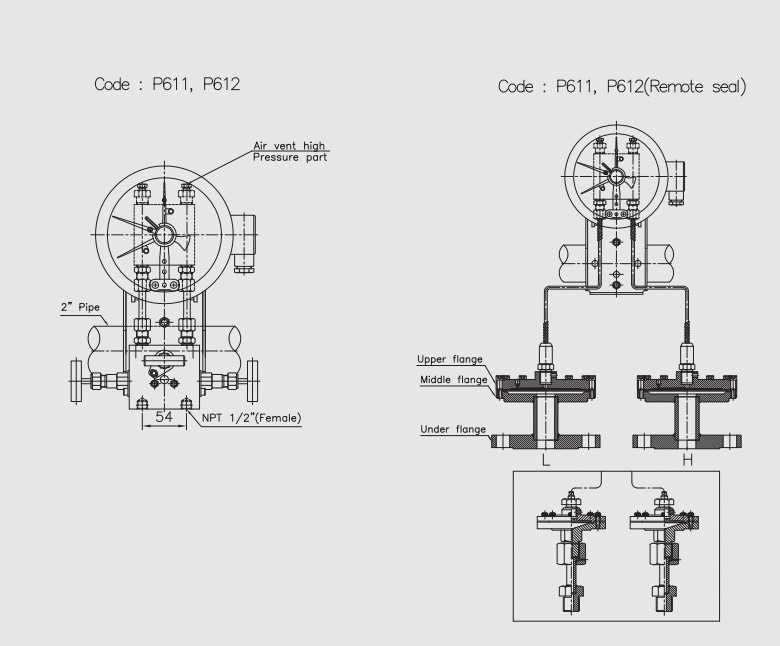

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P611,P612
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P611,P612
-
- Đo chênh áp:
- Single bellows (ống bellows đơn 316L) nhận áp suất cao (high side) và thấp (low side).
- Chênh lệch → bellows giãn/nén → chuyển động cơ học → kim chỉ quay hiển thị ΔP (chịu static pressure đến 25 MPa).
- Tiếp điểm điện (snap-action): Khi kim chạm setpoint → cánh tay tiếp điểm bị nam châm vĩnh cửu hút mạnh (snap) → tiếp điểm bật/tắt đột ngột → gửi tín hiệu báo động (NO/NC, chống rung, chịu tải ~30-50 VA).
- Đo chênh áp:
Tính năng đặc biệt
-
- Chịu áp suất tĩnh cực cao: Max. 25 MPa (cao nhất trong dòng chênh áp bellows đơn).
- Single bellows 316L SS: Đo chênh áp chính xác mà không cần 2 bellows phức tạp.
- Snap-action electrical contact: Bật/tắt đột ngột nhờ nam châm, chống rung/sốc, tăng độ bền & an toàn chuyển mạch.
- Single (P611) hoặc Dual contact (P612): Linh hoạt báo high/low, high-high, low-low alarm.
