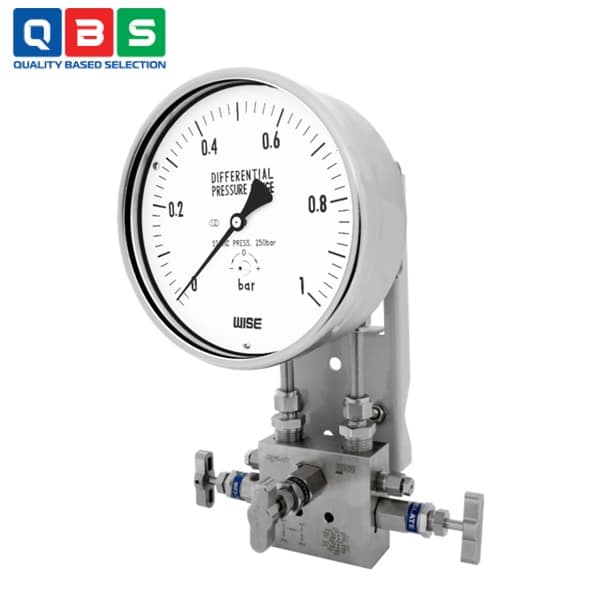

Đồng hồ chênh áp Wise P620, P630
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P620, P630 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P620, P630 |
Mô tả
Đồng hồ chênh áp Wise P620, P630 được thiết kế để đo áp suất chênh lệch từ 1 kPa đến 1,5 MPa ở áp suất tĩnh lên đến 5 và 25 MPa. Một bộ ống xếp bằng thép không gỉ được gắn trên cân lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Ứng dụng của Đồng hồ chênh áp Wise P620, P630
-
- Giám sát bộ lọc: Đo chênh áp qua filter dầu, filter khí trong hệ thống dầu khí, nhà máy lọc dầu, xử lý nước thải, HVAC công nghiệp.
- Đo lưu lượng: Kết hợp với orifice plate, venturi tube, flow nozzle hoặc pitot tube để tính lưu lượng khí/nước/dầu trong đường ống.
- Đo mức chất lỏng trong bồn kín/áp lực: Đo chênh áp cột chất lỏng (high side dưới đáy bồn, low side trên đỉnh).
- Giám sát trao đổi nhiệt: Đo chênh áp qua bộ trao đổi nhiệt để phát hiện đóng cặn, tắc nghẽn, giảm hiệu suất.
- Kiểm tra bơm, máy nén, van: Đo chênh áp đầu vào/đầu ra để đánh giá hiệu suất, phát hiện rò rỉ, tắc nghẽn hoặc scale buildup trong đường ống/pump.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P620 (static max 5 MPa) / P630 (static max 25 MPa) |
| Kích thước mặt số | 100 mm hoặc 160 mm |
| Đo lường | Chênh áp (differential pressure) |
| Range chênh áp | 0 ~ 1 kPa đến 0 ~ 50 kPa |
| 0 ~ 0.1 MPa đến 0 ~ 1.5 Mpa | |
| Độ chính xác | ±1.0% hoặc ±1.6% full scale |
| Áp suất tĩnh tối đa | P620: 5 MPa |
| P630: 25 Mpa | |
| Nhiệt độ làm việc | Môi trường: -20 ~ +65°C (glycerin) / -40 ~ +65°C (silicone) |
| Chất lỏng: max 100°C | |
| Bảo vệ | IP67 |
| Yếu tố nhiệt độ | ±0.5% / 10°C (so với 20°C) |
| Vật liệu wetted parts | Bellows: 316L SS |
| Connection: 316 SS | |
| Vật liệu case | Case & Cover: 304 SS, Bayonet type |
| Kết nối process | ¼” NPT(F) |
| ½” NPT(F) hoặc ½” NPT(M) (với manifold) |

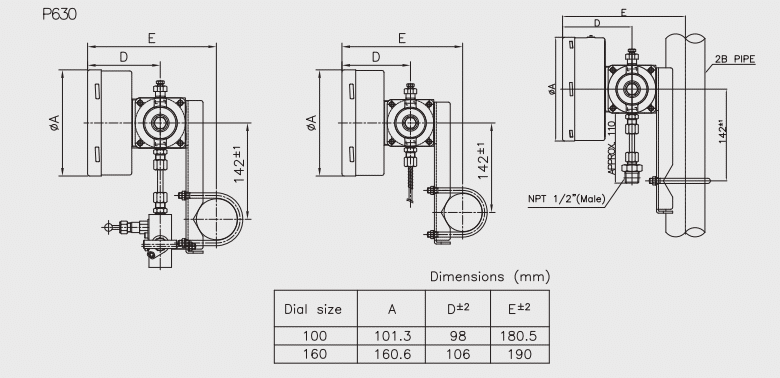

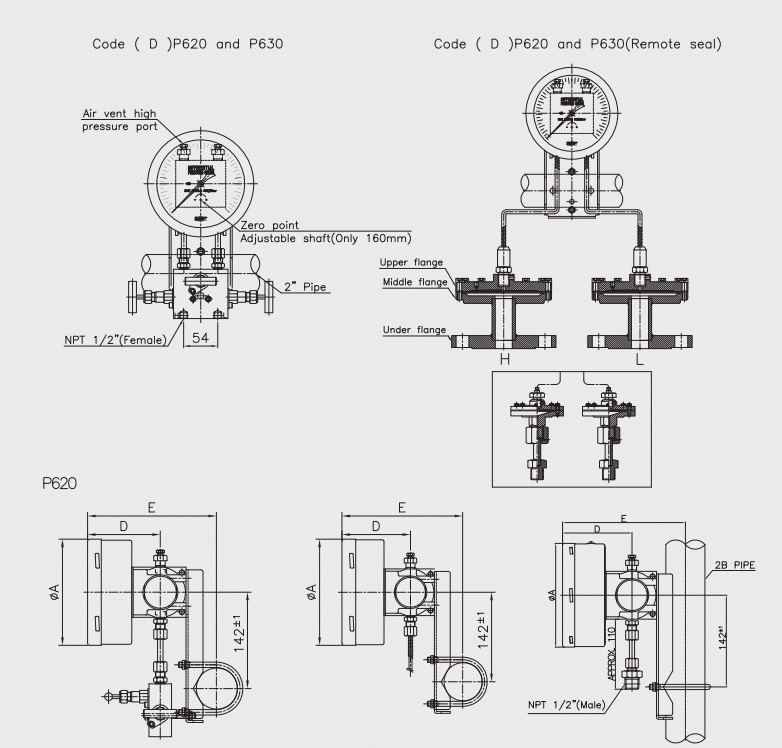

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P620, P630
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P620, P630
-
- Áp suất cao (high side) nối vào một bellows → tạo lực đẩy.
- Áp suất thấp (low side) nối vào bellows kia → tạo lực ngược lại.
- Sự chênh lệch lực giữa hai bellows (tương ứng chênh áp) làm bellows di chuyển.
- Chuyển động này được truyền qua hệ thống liên kết cơ học (linkage) → xoay trục và kim chỉ trực tiếp trên mặt số, hiển thị giá trị chênh áp chính xác.
Tính năng đặc biệt
-
- Bộ đôi bellows inox 316L trên cơ chế cân bằng lực: Đo chênh áp trực tiếp, chính xác cao dù chênh áp thấp (từ 1 kPa).
- Chịu áp suất tĩnh cực cao: P620 đến 5 MPa, P630 đến 25 MPa (rất hiếm ở loại bellows).
- Toàn bộ wetted parts inox 316/316L: Chống ăn mòn vượt trội.
- ATEX certified: An toàn cho khu vực nguy hiểm nổ.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
