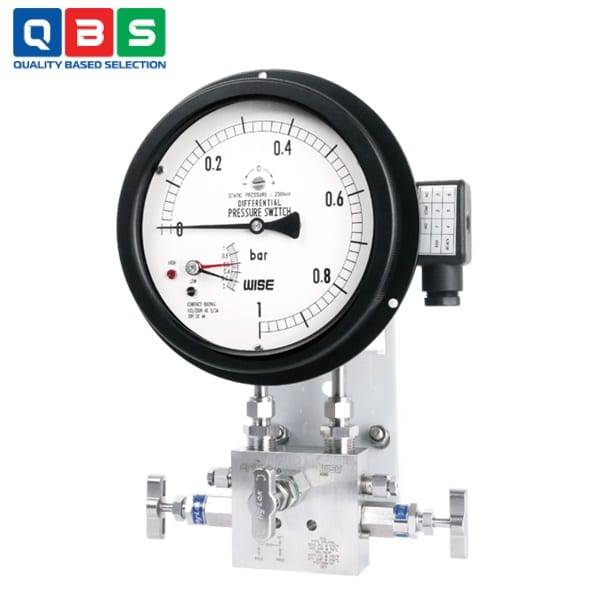

Đồng hồ chênh áp Wise P631, P632
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P631, P632 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P631, P632 |
Mô tả
Đồng hồ chênh áp Wise P631, P632 được thiết kế để đo áp suất chênh lệch từ 30 kPa đến 1,5 MPa ở áp suất làm việc tối đa lên đến 25 MPa. Các dòng sản phẩm P631 đến P632 được thiết kế để điều khiển và cảnh báo áp suất chênh lệch, giúp xác định thời điểm thích hợp để thay thế bộ lọc khí và bộ lọc bùn trong quá trình vận hành.
Ứng dụng của Đồng hồ chênh áp Wise P631, P632
-
- Giám sát và báo động thay thế bộ lọc: Theo dõi bộ lọc khí nén trong hệ thống khí nén công nghiệp hoặc HVAC công nghiệp.
- Ứng dụng trong ngành Dầu khí: Giám sát chênh áp qua bộ lọc tách pha hoặc coalescer filter trong giàn khoan, nhà máy xử lý khí.
- Ngành Hóa chất & Hóa dầu: Giám sát bộ lọc trong quy trình xử lý chất lỏng ăn mòn hoặc chất lỏng áp suất cao.
- Nhà máy Điện & Năng lượng: Theo dõi bộ lọc nhiên liệu hoặc bộ lọc khí đốt trong turbine khí/turbine hơi.
- Xử lý Nước & Nước thải công nghiệp: Giám sát bộ lọc cát/multimedia filter hoặc bộ lọc màng RO ở nhà máy xử lý nước công nghiệp áp suất cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | P631 (Single contact), P632 (Dual contact) |
| Kiểu | Indicating type (hiển thị + công tắc chênh áp) |
| Đường kính mặt đồng hồ | 150 mm |
| Độ chính xác | ±1.0% FS hoặc ±1.5% / ±1.6% FS |
| Phạm vi đo | 0~30 kPa đến 0~50 kPa; 0~0.1 MPa đến 0~1.5 Mpa |
| Áp suất tĩnh tối đa | 25 MPa (250 bar) |
| Áp suất làm việc tối đa | 25 MPa |
| Nhiệt độ môi trường | -20 ~ +65 °C |
| Nhiệt độ chất lỏng | Tối đa 100 °C |
| Độ bảo vệ | IP56 (EN60529/IEC529) |
| Ảnh hưởng nhiệt độ | ±0.5% FS / mỗi 10 °C thay đổi so với 20 °C |
| Phần tử cảm biến | Single Bellows (316L SS) |
| Kết nối áp suất | 316 SS; 1/4″ NPT(F) hoặc 1/2″ NPT(F) (với manifold) |
| Micro contact | SPDT (1 cho P631, 2 cho P632); Gold alloy; AC 250V 3A / DC 30V 4A, v.v. |
| Vật liệu vỏ | Nhôm sơn đen; Kính cửa sổ; Dial trắng đen |
| Kết nối điện | M20x1.5P (tiêu chuẩn), tùy chọn NPT 1/2″ hoặc 3/4″ |

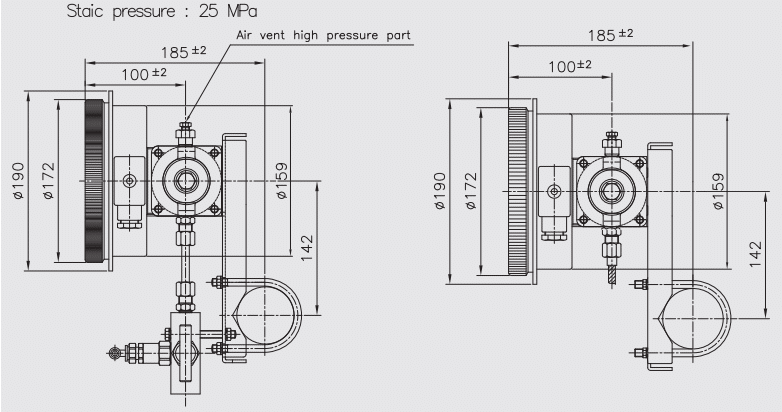

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P631, P632
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P631, P632
-
- Hai cổng áp suất (High side & Low side) nối vào hai đầu bellows.
- Áp suất chênh lệch (ΔP = P_high – P_low) tạo lực đẩy bellows giãn ra hoặc co lại (axial movement).
- Chuyển động này chống lại lực lò xo đã được điều chỉnh trước (setpoint).
- Khi ΔP vượt ngưỡng setpoint (điều chỉnh bằng con trỏ trên mặt đồng hồ):
- Bellows di chuyển đủ lớn → cơ cấu cơ khí (lever/balance arm) kích hoạt micro switch.
- Micro switch (1 hoặc 2 SPDT) đóng/mở tiếp điểm điện → phát tín hiệu báo động (high/low alarm).
- Đồng thời, bellows truyền chuyển động trực tiếp đến pointer trên mặt đồng hồ Ø150 mm → hiển thị realtime giá trị ΔP (indicating type).
Tính năng đặc biệt
-
- Chịu static pressure cực cao: Max. 25 MPa: Phù hợp hệ thống áp suất cao (dầu khí, hóa chất).
- Kết hợp hiển thị + công tắc: Đồng hồ analog Ø150 mm (indicating) + micro contact SPDT cho báo High/Low alarm.
- Single bellows 316L SS: Cảm biến bền, chịu ăn mòn, đo chênh áp 30 kPa ~ 1.5 MPa chính xác ±1.0% FS.
- Micro contact gold alloy: Độ tin cậy cao, lặp lại tốt, tải lớn (AC 250V 3A, DC 30V 4A), chống tải nhỏ.
