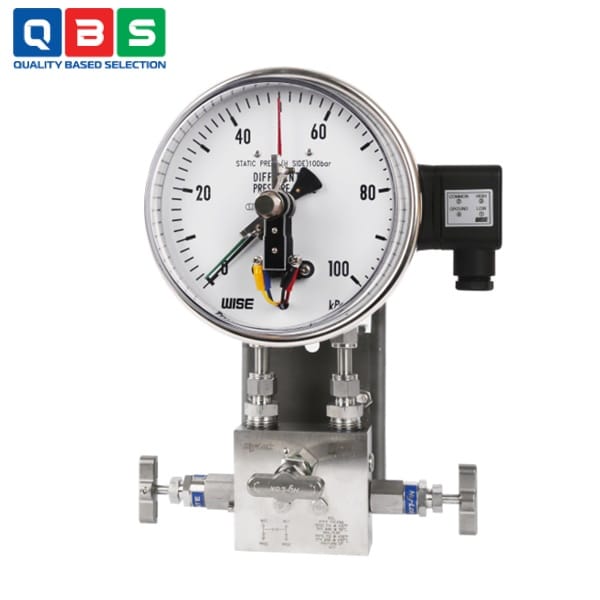

Đồng hồ chênh áp Wise P650
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P650 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P650 |
Mô tả
Đồng hồ chênh áp Wise P650 được thiết kế để đo áp suất chênh lệch từ 25 kPa đến 2,0 MPa ở áp suất tĩnh lên đến 10 MPa, và có tiếp điểm điện. Một bộ hai ống thổi bằng thép không gỉ được gắn trên cân lực cho phép đọc trực tiếp áp suất chênh lệch thực tế. Các mẫu này được thiết kế để điều khiển và cảnh báo khi có áp suất chênh lệch.
Ứng dụng của Đồng hồ chênh áp Wise P650
-
- Giám sát và báo động chênh áp trong hệ thống lọc: Phát hiện lọc bị tắc nghẽn khi chênh áp tăng cao → kích hoạt báo động high alarm.
- Đo lưu lượng chất lỏng/khí: Kết hợp với orifice plate, venturi tube, pitot tube để tính lưu lượng dựa trên chênh áp.
- Đo mức chất lỏng trong bồn chứa: Sử dụng phương pháp chênh áp thủy tĩnh (hydrostatic) giữa đáy và đỉnh bồn.
- Giám sát hiệu suất thiết bị trao đổi nhiệt, làm mát: Phát hiện mất cân bằng áp suất do bẩn, tắc nghẽn hoặc hỏng hóc.
- Giám sát hệ thống bơm và đường ống: Kiểm tra hiệu suất bơm, phát hiện mất áp, tắc nghẽn đường ống.
- Ứng dụng cần remote seal: Đo chênh áp với môi trường có nhiệt độ cao (>100°C), nhớt, dễ đông đặc hoặc ăn mòn mạnh.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Mô tả |
| Model | P651 (thấp) / P652 (cao) |
| Đường kính mặt số | 160 mm |
| Dải đo chênh áp | 0 ~ 25 kPa → 0 ~ 0.25 MPa (P651) |
| 0 ~ 0.4 MPa → 0 ~ 2.0 MPa (P652) | |
| Áp suất tĩnh tối đa (Static) | 10 MPa |
| Độ chính xác | ±1.6% FS (tiêu chuẩn) |
| ±1.0% FS (tùy chọn) | |
| Nhiệt độ môi trường | -20 ~ +65 °C |
| Nhiệt độ chất đo | Tối đa 100 °C |
| Cảm biến | 2 bellows (316L SS, Monel, Hastelloy-C) |
| Vật liệu kết nối | 316SS, Monel, Hastelloy-C |
| Case / Bezel | 304SS, bayonet type |
| Kết nối process | ¼” NPT(F) (tiêu chuẩn) |
| ½” NPT(F) khi dùng manifold | |
| Kết nối điện | M20 × 1.5 |
| Tiếp điểm điện | Snap-action, max 250 V / 1 A / 30–50 VA (dry) |

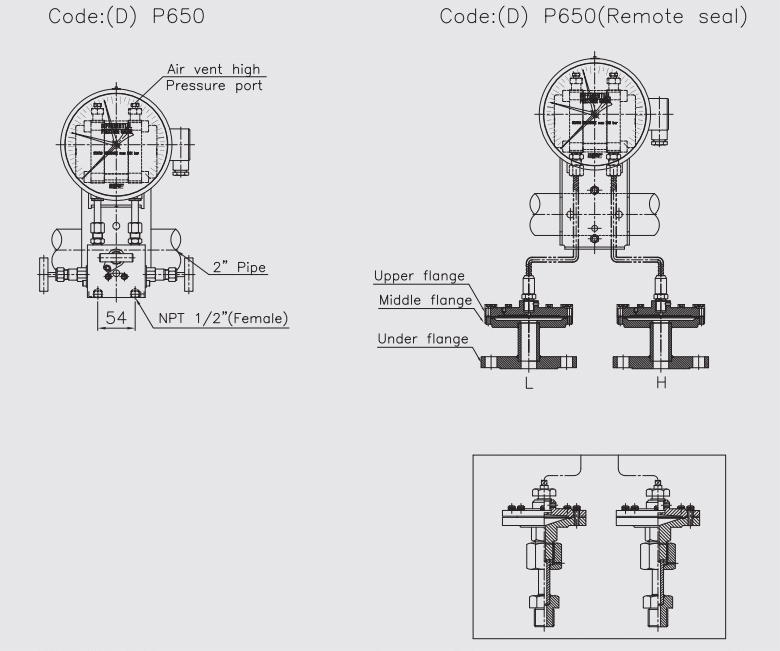

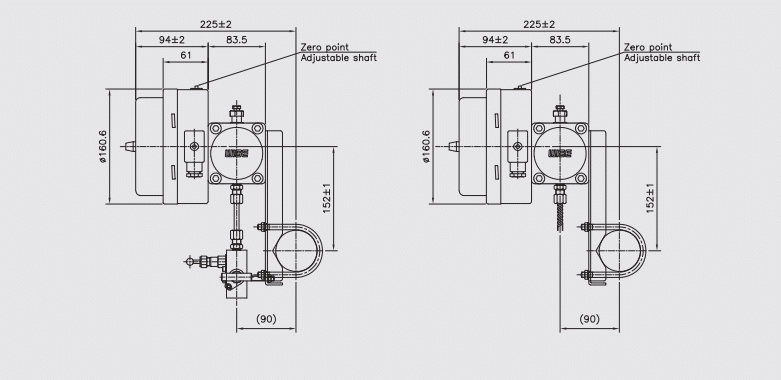

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P650
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P650
-
- Khi có chênh áp (ΔP = P_high – P_low), bellows phía áp suất cao bị nén/đẩy mạnh hơn → tạo ra lực chênh lệch.
- Lực này được truyền qua cơ cấu cân bằng (thanh cân, lò xo hoặc liên kết cơ khí) → làm di chuyển con trỏ (pointer) trên mặt số, hiển thị trực tiếp giá trị chênh áp.
- Đồng thời, con trỏ điều khiển tiếp điểm snap-action (cơ khí có nam châm hỗ trợ) → bật/tắt mạch điện tại ngưỡng cài đặt (NO/NC) để báo động hoặc điều khiển.
Tính năng đặc biệt
-
- Đo chênh áp 25 kPa: 2.0 MPa với áp suất tĩnh cực cao 10 MPa.
- Cảm biến 2 bellows đối xứng: Đọc trực tiếp chênh áp chính xác, bù trừ áp suất tĩnh.
- Tiếp điểm snap-action: Chống rung/sốc tốt, chuyển mạch nhanh, an toàn cao (lên 250V/1A, 30-50 VA).
- Hỗ trợ 1 hoặc 2 tiếp điểm với nhiều chế độ: High alarm, Low alarm, High-High, Low-Low, Failsafe, Low-High.
