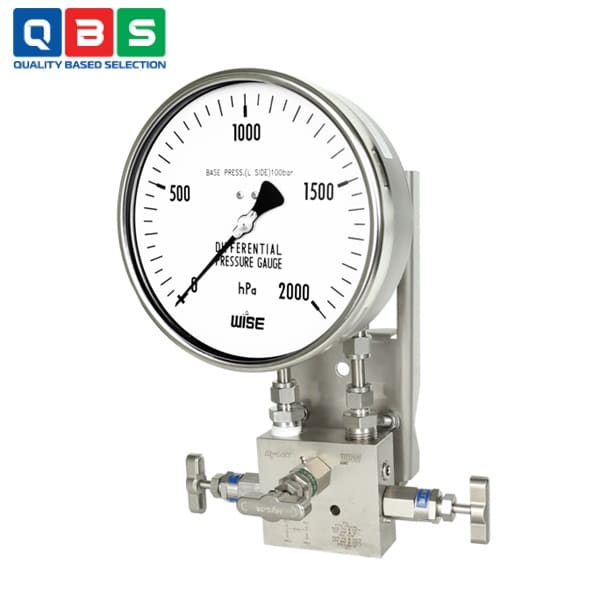

Đồng hồ chênh áp Wise P660
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P660 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P660 |
Mô tả
Đồng hồ chênh áp Wise P660 được thiết kế để đo áp suất chênh lệch từ 4 kPa đến 2,5 MPa ở áp suất tĩnh 10, 25 MPa. Một bộ gồm hai màng chắn bằng thép không gỉ được gắn trên một cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Ứng dụng của Đồng hồ chênh áp Wise P660
-
- Giám sát chênh lệch áp suất qua bộ lọc: Theo dõi độ tắc nghẽn của lọc dầu, lọc khí, lọc nước, lọc hóa chất.
- Đo lưu lượng chất lỏng/khí: Kết hợp với màng chắn lỗ, ống Venturi, ống Pitot, hoặc vòi phun để đo lưu lượng.
- Đo mức chất lỏng trong bồn kín/bồn áp lực: Đo mức bằng phương pháp chênh áp, đặc biệt hiệu quả với remote seal.
- Giám sát hiệu suất bơm và máy nén: Kiểm tra sự chênh lệch áp suất đầu vào/đầu ra của bơm, máy nén khí.
- Phát hiện rò rỉ và kiểm tra đường ống: Phát hiện rò rỉ trong đường ống, bình chứa áp suất.
- Ứng dụng trong ngành dầu khí & hóa chất: Đo ΔP ở các điểm tách dầu/khí, đường ống vận chuyển, xử lý hydrocarbon.
- Xử lý nước & nước thải (Water & Wastewater treatment): Giám sát lọc, bơm, và hệ thống xử lý.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P661 (DN140, max static 10/25 MPa) |
| P662 (DN80, max static 25 MPa) | |
| Kiểu đo | Differential pressure gauge với dual diaphragm + force balance |
| Đường kính mặt số | 100 mm hoặc 160 mm |
| Độ chính xác | ±1.0% FS (tùy chọn) |
| ±1.6% FS (tiêu chuẩn) | |
| Phạm vi đo (ΔP) | 0 ~ 4 kPa đến 0 ~ 2.5 Mpa |
| Áp suất tĩnh tối đa | 10 MPa hoặc 25 MPa (tùy flange DN140/DN80) |
| Nhiệt độ môi trường | -20 ~ +65 °C |
| Nhiệt độ chất lỏng | Tối đa +100 °C |
| Ảnh hưởng nhiệt độ | ±0.5% FS / mỗi 10 °C thay đổi so với 20 °C |
| Bảo vệ | IP67 (EN60529/IEC529) |
| Vật liệu flange | 316L SS |
| Vật liệu diaphragm | DN140: 316Ti (cả hai bên) |
| DN80: 316L SS (Low) / Duratherm 600 (High) | |
| Tùy chọn Monel | |
| Kết nối process | ¼” NPT(F) ½” NPT(F) khi dùng manifold valve 3/5-way |
| Case & cover | 304 SS |
| Window | Safety glass |

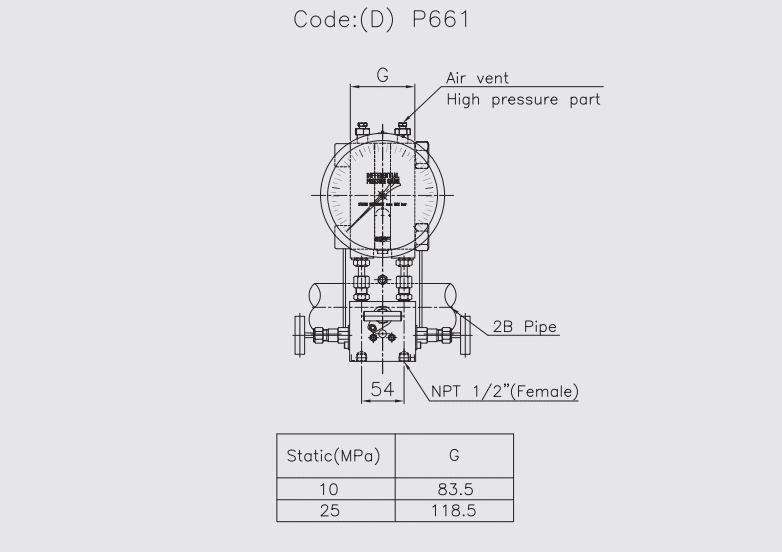

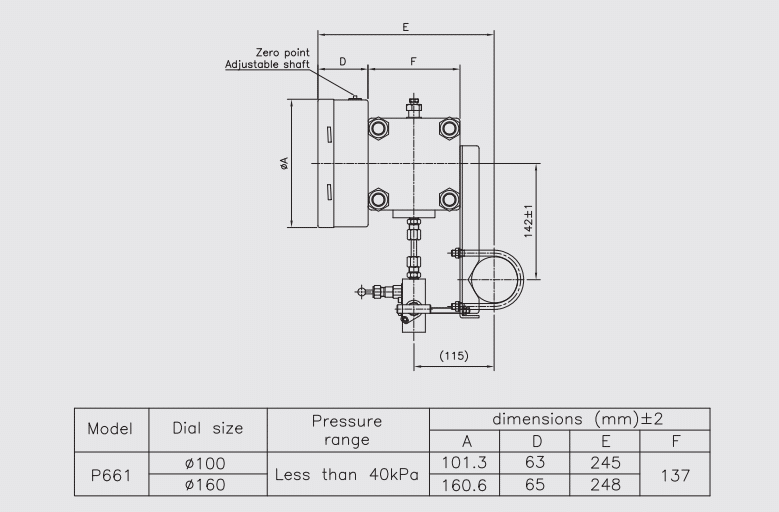

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P660
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P660
-
- Áp suất cao (High side) → tác động lên một màng diaphragm (thường là bên High pressure).
- Áp suất thấp (Low side) → tác động lên màng diaphragm còn lại.
- Chênh lệch áp suất (ΔP = P_high – P_low) làm hai màng bị biến dạng lệch nhau.
- Sự biến dạng này tạo ra lực không cân bằng → truyền qua cơ cấu force balance (cân bằng lực cơ học).
- Lực chênh lệch được chuyển thành chuyển động cơ học → qua liên kết, trục và bánh răng → làm kim chỉ quay trên mặt số, hiển thị trực tiếp giá trị chênh áp.
Tính năng đặc biệt
-
- Dual diaphragm + force balance: Đo ΔP trực tiếp, không cần cơ cấu phức tạp, chịu áp tĩnh cực cao (10–25 MPa) dù ΔP nhỏ (từ 4 kPa).
- Chịu static pressure cao nhất lớp: Lên đến 25 MPa (250 bar), vượt trội so với nhiều loại DP gauge thông thường.
- Vật liệu chống ăn mòn cao cấp: 316Ti / 316L SS / Duratherm 600 (high side), Monel tùy chọn.
- Remote seal: Đo chất nhớt, ăn mòn mạnh, nhiệt độ cao (max 100°C fluid), bám dính (không áp dụng range <40 kPa).
