Đồng hồ chênh áp Wise P670
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P670 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P670 |
Mô tả
Đồng hồ chênh áp Wise P670 được thiết kế để đo áp suất chênh lệch từ 4 kPa đến 2,0 MPa ở áp suất tĩnh 4 và 10 MPa. Một bộ gồm hai ống xếp bằng thép không gỉ được gắn trên cân lực cho phép đọc trực tiếp áp suất chênh lệch thực tế.
Ứng dụng của Đồng hồ chênh áp Wise P670
-
- Giám sát áp suất rơi qua bộ lọc/strainer: Theo dõi ΔP để phát hiện tắc nghẽn sớm, tránh giảm lưu lượng hoặc hỏng thiết bị.
- Đo lưu lượng chất lỏng/khí trong đường ống: Kết hợp với orifice plate, venturi meter hoặc pitot tube để tính toán lưu lượng từ ΔP.
- Đo mức chất lỏng trong bồn/tank áp lực: Sử dụng ΔP thủy tĩnh giữa đáy và đỉnh bồn kín.
- Giám sát hiệu suất bơm/pump performance: Đo ΔP inlet-outlet để đánh giá hiệu suất bơm, phát hiện cavitation hoặc hỏng hóc.
- Hệ thống HVAC và kiểm soát không khí/khí: Đo ΔP qua bộ lọc không khí, đo lưu lượng khí trong ống gió, cleanroom.
- Ứng dụng trong dầu khí, hóa chất, xử lý nước: Đo ΔP trong separator, reactor, heat exchanger, hoặc quy trình ăn mòn.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P671 (thấp: 4–10 kPa), P672 (25 kPa–0.25 MPa), P673 (0.4–2.0 MPa) |
| Đường kính mặt số | 100 mm hoặc 160 mm |
| Độ chính xác (Accuracy) | ±1.6% FS (chuẩn), ±1.0% FS hoặc ±0.5% FS (tùy chọn) |
| Phạm vi đo chênh áp (Scale range) | 4 kPa → 2.0 Mpa |
| Tĩnh áp tối đa | 10 MPa (100 bar) |
| Nhiệt độ môi trường | -20 ~ +65 °C |
| Nhiệt độ chất lỏng | Tối đa 100 °C |
| Bảo vệ | IP67 |
| Vật liệu bellows & kết nối | 316L SS (chuẩn), Monel, Hastelloy-C (tùy chọn) |
| Vỏ & nắp | Stainless steel 304SS |
| Kính | Safety glass |
| Chất lỏng bù trong cell | Silicone oil |
| Kết nối quá trình | ¼” NPT(F) (chuẩn), ½” NPT(F) với manifold valve |
| Phụ kiện chuẩn | Mounting bracket cho ống 2″ (thép sơn xám) |
| Chứng nhận | ATEX (Ex h IIIC T6…T1 Gb / T85°C…T450°C Db) |
| Tùy chọn nổi bật | Manifold valve (3/5-way), glycerin/silicone filling, bracket 316SS, accuracy ±0.5% |

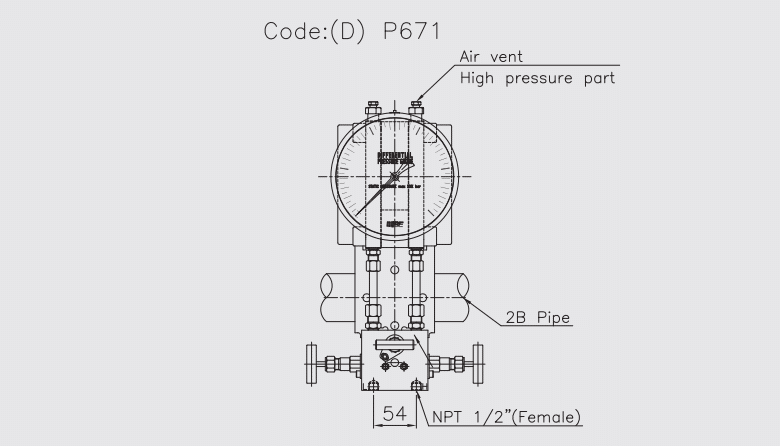

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P670
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P670
-
- Cổng cao áp (High pressure port) nối với một bellows → áp suất cao đẩy bellows này nén lại (hoặc giãn tùy thiết kế).
- Cổng thấp áp (Low pressure port) nối với bellows kia → áp suất thấp làm bellows đối diện giãn ra (hoặc nén ít hơn).
- Sự chênh lệch áp suất (ΔP) tạo ra lực không cân bằng giữa hai bellows.
- Lực chênh lệch này được truyền qua cơ cấu liên kết cơ học (linkage, pivot, hoặc torsion tube) → chuyển thành chuyển động quay.
- Chuyển động quay làm kim chỉ di chuyển trên mặt số, hiển thị trực tiếp giá trị chênh áp ΔP (không hiển thị áp suất tuyệt đối hoặc tĩnh).
Tính năng đặc biệt
-
- Phần tử bellows kép trên hệ cân bằng lực: Đo ΔP trực tiếp, chính xác cao.
- Chịu tĩnh áp cực cao Max. 10 MPa: Phù hợp áp suất hệ thống lớn.
- Phạm vi ΔP rộng: 4 kPa ~ 2.0 MPa (P671 thấp, P673 cao).
- Chống ăn mòn mạnh: Vật liệu Monel/Hastelloy-C tùy chọn.
