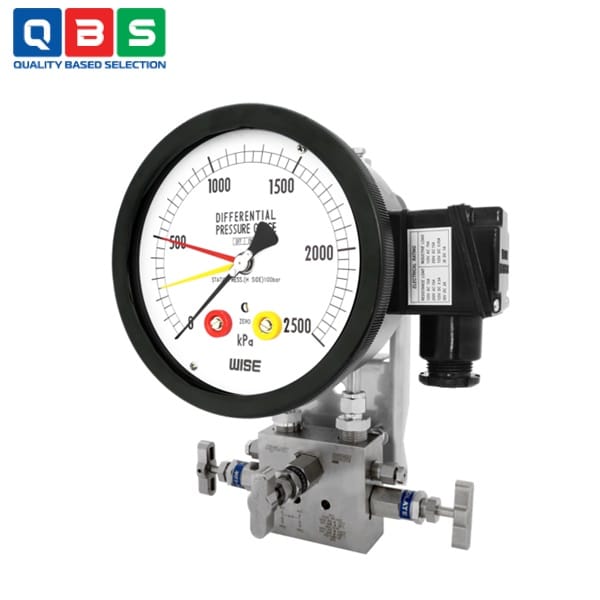

Đồng hồ chênh áp Wise P680
| Tên sản phẩm | Đồng hồ chênh áp Wise |
| Model | P680 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ chênh áp Wise P680 |
Mô tả
Đồng hồ chênh áp Wise P680 được thiết kế để đo áp suất chênh lệch từ 25 kPa đến 2,0 MPa ở áp suất tĩnh 10 MPa. Một bộ hai ống xếp bằng thép không gỉ được gắn trên một cân bằng lực cho phép đọc trực tiếp áp suất chênh lệch thực tế. Các tiếp điểm sử dụng công tắc lưỡi gà cho các ứng dụng cảnh báo và điều khiển.
Ứng dụng của Đồng hồ chênh áp Wise P680
-
- Giám sát bộ lọc/lưới lọc: Phát hiện tắc nghẽn sớm khi áp suất chênh lệch tăng → báo động High alarm → nhắc thay/làm sạch lọc.
- Đo lưu lượng chất lỏng/khí: Kết hợp với orifice plate, venturi tube, flow nozzle để tính lưu lượng dựa trên áp suất chênh lệch.
- Đo mức chất lỏng trong bồn chứa kín/chịu áp: Sử dụng áp suất chênh lệch giữa đáy và đỉnh bồn để xác định mức chất lỏng.
- Giám sát hiệu suất bơm: Phát hiện bơm hoạt động kém, hỏng cánh, tắc ống hút/đẩy qua sự thay đổi ΔP.
- Phát hiện bẩn/tắc nghẽn bộ trao đổi nhiệt: ΔP tăng → báo động High alarm → cảnh báo cần vệ sinh.
- Kiểm soát áp suất rơi qua van/đường ống: Giám sát tổn hao áp suất qua van điều khiển, thiết bị, đường ống dài.
- Ứng dụng HVAC và hệ thống khí nén: Giám sát áp suất chênh lệch qua bộ lọc gió, coil trao đổi nhiệt, damper.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | P681 (thấp: 25 kPa – 0.25 MPa) |
| P682 (cao: 0.4 – 2.0 MPa) | |
| Đường kính mặt số | 150 mm |
| Độ chính xác | ±1.6% FS (tiêu chuẩn) |
| ±1.0% FS (tùy chọn) | |
| Phạm vi đo (Scale range) | 0 ~ 25 kPa đến 0 ~ 2.0 Mpa |
| Áp suất tĩnh tối đa | 10 MPa |
| Nhiệt độ môi trường | -20 ~ 65 °C |
| Nhiệt độ chất lỏng | Tối đa 100 °C |
| Bảo vệ | IP55 |
| Phần tử đo | Dual bellows (316SS, Monel, Hastelloy-C) |
| Tiếp điểm (Switch) | Reed switch, 1 hoặc 2 SPST (High/Low/Two alarms) |
| Điện áp chịu tải reed switch | 125 V AC 0.2 A / 200 V DC 0.25 A / 100 V DC 0.7 A (tải trở) |
| Kết nối process | ¼” NPT(F) tiêu chuẩn |
| ½” NPT(F) khi dùng manifold valve | |
| Kết nối điện | ¾” PF(F) |
| Vật liệu vỏ | ALDC12.1, sơn đen |

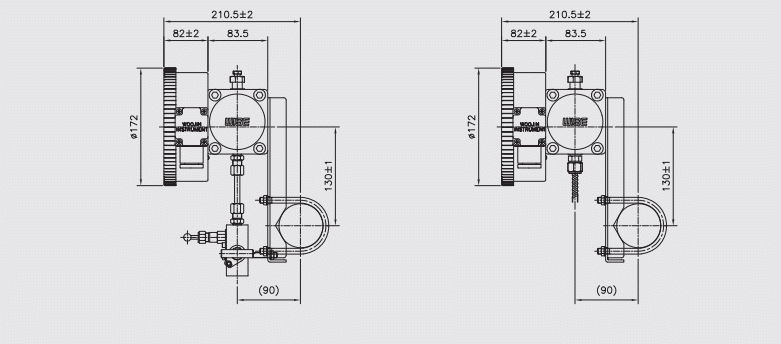

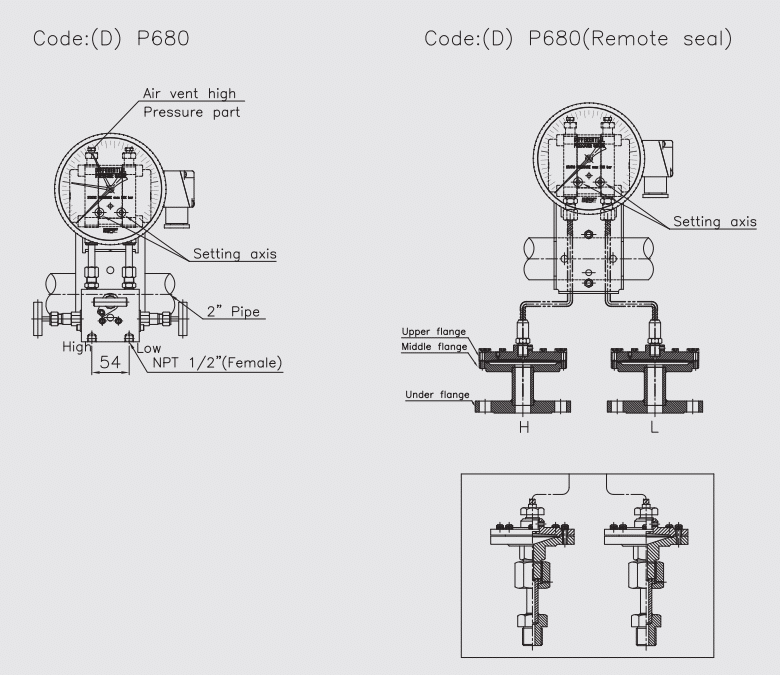

Kích thước của đồng hồ
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ chênh áp Wise P680
Nguyên lý hoạt động của Đồng hồ chênh áp Wise P680
-
- Hai bellows được kết nối riêng biệt với hai đầu áp suất: High (áp cao) và Low (áp thấp).
- Áp suất chênh lệch (ΔP = P_high – P_low) tạo ra lực không cân bằng giữa hai bellows.
- Lực chênh lệch này làm bellows giãn/nén → truyền qua cơ cấu cân bằng lực → chuyển động quay → kim chỉ trực tiếp giá trị ΔP trên mặt số.
- Đồng thời, chuyển động này kích hoạt reed switch (tiếp điểm từ) tại các điểm cài đặt (high/low alarm) để đóng/mở mạch điện (báo động hoặc điều khiển).
Tính năng đặc biệt
-
- Đo chênh áp trực tiếp bằng hai bellows thép không gỉ đối lập + cơ cấu cân bằng lực.
- Tích hợp reed switch khô (1 hoặc 2 tiếp điểm SPST) cho báo động/điều khiển (High/Low/Two alarms).
- Phạm vi rộng: 25 kPa → 2.0 MPa (P681 & P682).
- Vật liệu chống ăn mòn cao: 316SS, Monel, Hastelloy-C.
