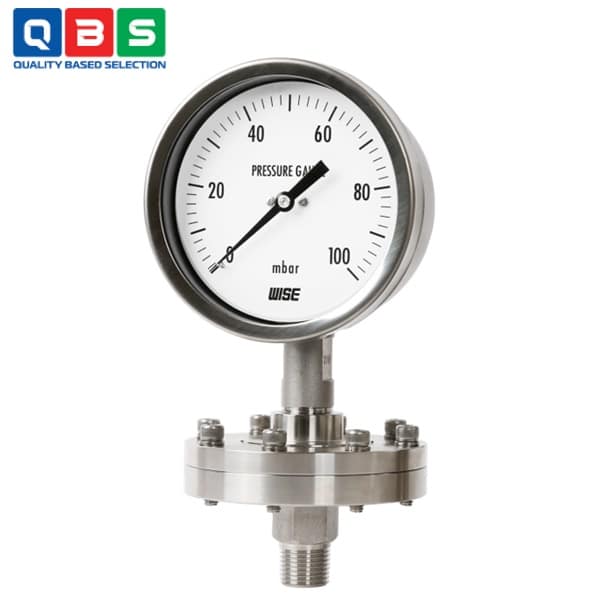

Đồng hồ đo áp suất màng Wise P428, P429

Đồng hồ đo áp suất màng Wise P428, P429

Tên sản phẩm Đồng hồ đo áp suất màng Wise
Model P428, P429
Thương hiệu WISE
Xuất xứ Hàn Quốc
Phân phối Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm Catalog Đồng hồ đo áp suất màng Wise P428, P429
Gọi 0939487487 Tải catalog
Mô tả
Đồng hồ đo áp suất màng Wise P428, P429 được thiết kế chuyên dụng để đo áp suất thấp (phạm vi từ chân không -35 kPa đến dương 0~35 kPa hoặc tương đương mbar), chủ yếu trong môi trường khó khăn. Màng ngăn (diaphragm 316L SS, có option PTFE lining/coating) cách ly hoàn toàn môi chất đo khỏi bộ cảm biến và phần tử đo (Bourdon tube hoặc tương đương), bảo vệ thiết bị khỏi hư hỏng do ăn mòn, tắc nghẽn hoặc ô nhiễm.

Ứng dụng của Đồng hồ đo áp suất màng Wise P428, P429

    • Ngành hóa chất và hóa dầu: Đo áp suất axit, kiềm, dung môi ăn mòn mạnh, hoặc hóa chất có tính ăn mòn cao ở giai đoạn distillation tower, reactor, storage tank.
    • Xử lý nước thải và nước bẩn: Giám sát áp suất bơm hút bùn, bơm ly tâm, đường ống chứa nước thải có cặn bẩn, hạt rắn lơ lửng, hoặc chất lỏng ô nhiễm.
    • Chất lỏng nhớt cao và dễ kết tinh: Đo áp suất keo dán, sơn, nhựa lỏng, bitumen, slurry, paste, hoặc chất lỏng dễ đông đặc/polymerize khi thay đổi nhiệt độ.
    • Hệ thống chân không và áp suất thấp: Đo vacuum trong bơm chân không, hệ thống hút khí, LP gas, burner gas, hoặc leak detection.
    • Ngành dược phẩm và thực phẩm: Đo áp suất trong quá trình xử lý chất lỏng có tính ăn mòn nhẹ hoặc nhớt, nơi cần lining PTFE để chống dính.

Thông số kỹ thuật cơ bản

Thông số Giá trị / Chi tiết
Model P428: Kết nối ren (screwed)
  P429: Kết nối mặt bích “I” type (flange)
Đường kính mặt số 100 mm hoặc 150 mm
Độ chính xác ±1.5% full scale
Phạm vi đo Vacuum: -35 ~ 0 kPa (-350 ~ 0 mbar)
  Compound: ±0.5 ~ ±15 kPa (±5 ~ ±150 mbar)
  Positive: 0 ~ 1 đến 0 ~ 35 kPa (0 ~ 10 đến 0 ~ 350 mbar)
Nhiệt độ làm việc Môi trường: -20 ~ 65 °C
  Môi chất: tối đa 100 °C
Ảnh hưởng nhiệt độ ±0.8% FS / 10 °C (so với 20 °C)
Màng ngăn (Diaphragm) 316L SS (corrugated)
Upper flange (phía gauge) 304SS hoặc 316SS
Under flange (phía process) 304SS, 316SS, 316L SS, Monel, Hastelloy-C
Option vật liệu PTFE lining/coating trên diaphragm/under flange
Kết nối process P428: PT/NPT/BSP… (1/4″ đến 4″)
  P429: ANSI/JIS flange (Class 150/300/600, RF/FF/RFSF)

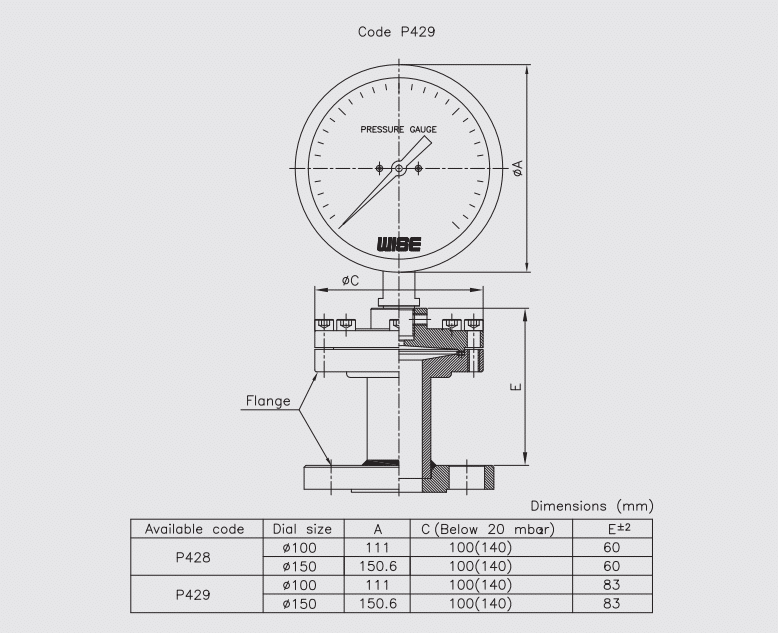

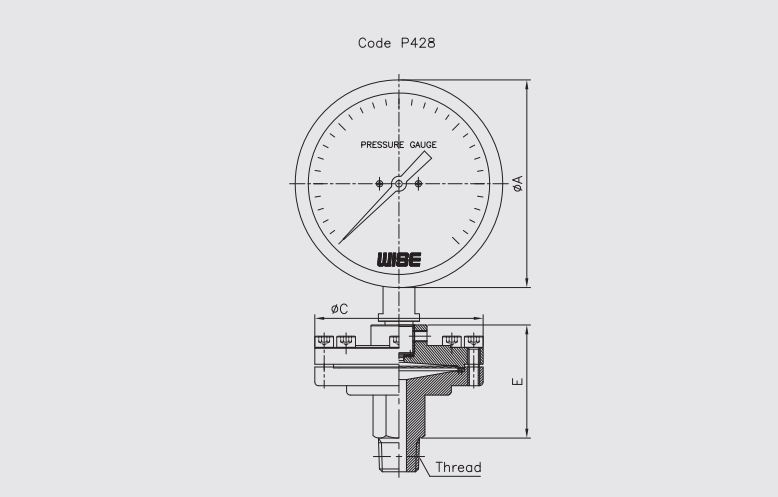

Kích thước của đồng hồ

Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất màng Wise P428, P429

Nguyên lý hoạt động của Đồng hồ đo áp suất màng Wise P428, P429

    1. Áp suất môi chất (process media) tác động trực tiếp lên mặt dưới của màng ngăn (qua kết nối ren P428 hoặc flange P429).
    2. Màng ngăn bị đẩy/lõm (deflect) tỷ lệ thuận với áp suất (áp suất cao hơn → màng cong lên; chân không → màng cong xuống).
    3. Sự dịch chuyển nhỏ của màng ngăn được truyền qua cơ cấu cơ khí (linkage, lever) đến phần tử đo (thường là Bourdon tube hoặc cơ cấu tương tự trong gauge).
    4. Cơ cấu cơ khí khuếch đại chuyển động → làm quay kim chỉ trên mặt số, hiển thị giá trị áp suất (accuracy ±1.5% FS).

Tính năng đặc biệt

    • Đo áp suất thấp/chân không/compound: Cực nhạy (từ -35 ~ 0 đến 0 ~ 35 kPa hoặc ±15 kPa, ±1.5% FS).
    • Màng ngăn 316L SS (corrugated diaphragm): Cách ly hoàn toàn môi chất ăn mòn, nhớt, ô nhiễm khỏi gauge.
    • Option PTFE lining/coating trên diaphragm/under flange: Chống dính, ăn mòn cực mạnh (axit, hóa chất).
    • Under flange linh hoạt: 304/316/316L SS, Monel, Hastelloy-C.

So sánh 2 model P428 và P429

Process connection Ren (screwed): PT, NPT, BSP… (1/4″ đến 4″) Mặt bích flange “I” type: ANSI/JIS (Class 150/300/600, RF/FF/RFSF)
Chiều cao lắp đặt (E) 60 mm 83 mm
Ứng dụng phù hợp Đường ống nhỏ/trung bình, lắp ren đơn giản, chi phí thấp Đường ống lớn, hệ thống flange sẵn, sanitary/chắc chắn hơn
Kết nối nhỏ Có 1/4″ & 3/8″ (chỉ P428) Không có ren nhỏ
Lining PTFE Có Có (option “Only P429” cho một số mã)

Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật

    • CÔNG TY TNHH KỸ THUẬT QBS
    • MST : 0318810101
    • HOTLINE : 0939 487 487
    • EMAIL : info@qbsco.vn
