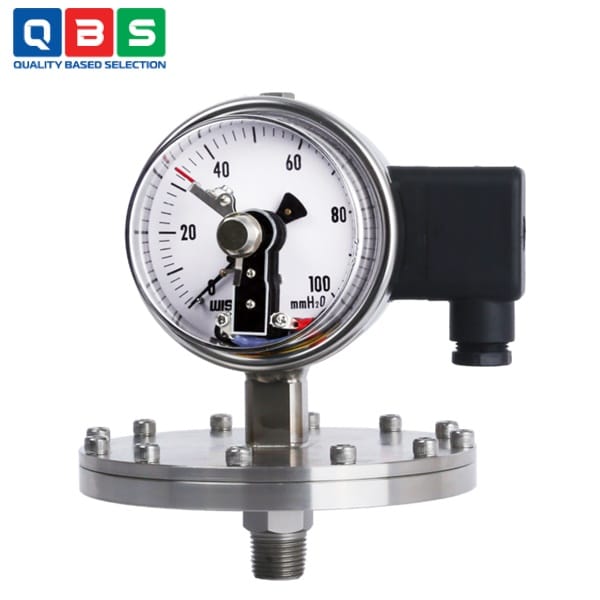

Đồng hồ đo áp suất màng Wise P570

Ứng dụng của Đồng hồ đo áp suất màng Wise P570

• • Giám sát áp suất thấp: Dùng cho các hệ thống có áp suất nhỏ (kPa, mbar) mà đồng hồ thường khó đo chính xác.
  • Cảnh báo áp suất cao/thấp: Kích hoạt đèn, còi báo động khi áp suất vượt hoặc tụt dưới giá trị cài đặt.
  • Điều khiển tự động thiết bị: Đóng/ngắt bơm, máy nén, van điện thông qua tiếp điểm điện khi đạt ngưỡng áp suất.
  • Hệ thống xử lý nước & nước thải: Đo áp suất đường ống, bể, màng lọc trong môi trường ẩm, ăn mòn nhẹ.
  • Ngành hóa chất & thực phẩm: Phù hợp với môi chất ăn mòn, nhớt, bẩn nhờ cấu tạo màng ngăn cách.
  • Hệ thống HVAC & khí kỹ thuật: Kiểm soát áp suất gió, khí nén áp thấp, hệ thống thông gió.
  • Ứng dụng an toàn hệ thống: Dùng làm thiết bị bảo vệ, ngắt hệ thống khi áp suất vượt giới hạn cho phép.

Thông số kỹ thuật cơ bản

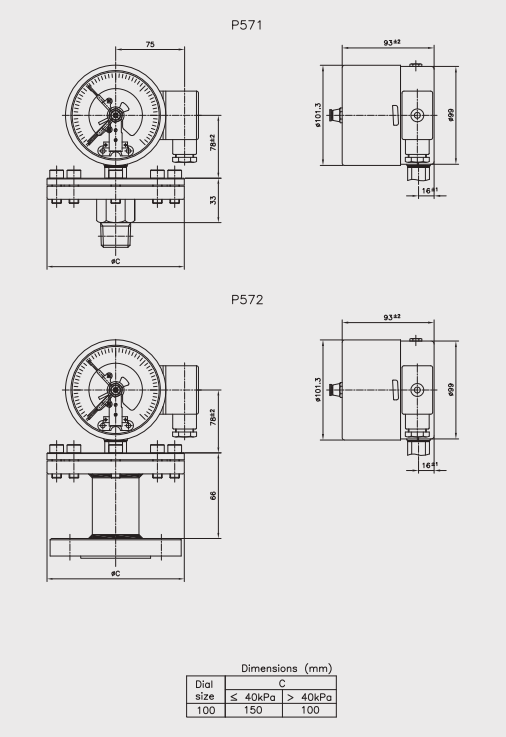

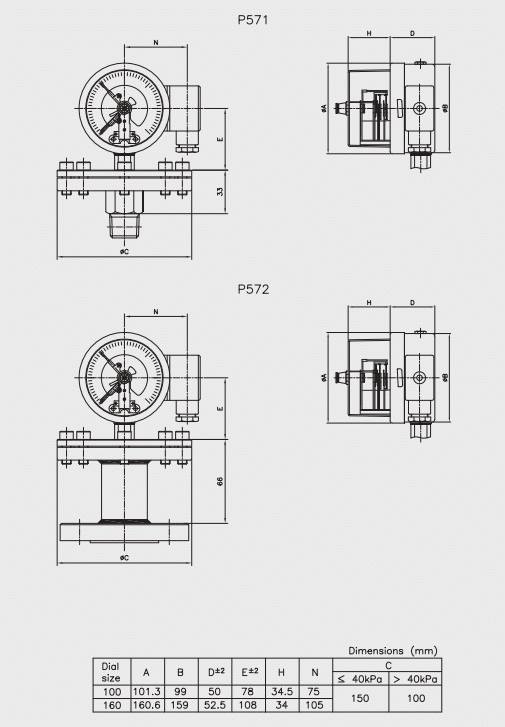

Kích thước của đồng hồ

Nguyên lý hoạt động của Đồng hồ đo áp suất màng Wise P570

1. 1. Áp suất tác động lên màng (diaphragm): Môi chất đi vào buồng đo, tác động trực tiếp lên màng kim loại đàn hồi.
   2. Màng biến dạng theo áp suất: Khi áp suất tăng/giảm, màng sẽ uốn cong tương ứng (rất nhạy với áp suất thấp).
   3. Truyền chuyển động cơ học: Độ biến dạng của màng được truyền qua cơ cấu truyền động đến trục kim.
   4. Hiển thị áp suất: Kim quay trên mặt số và hiển thị giá trị áp suất hiện tại.
   5. Kích hoạt tiếp điểm điện: Khi kim đạt đến giá trị cài đặt trước, tiếp điểm điện (NO/NC) sẽ đóng hoặc ngắt mạch.
   6. Xuất tín hiệu điều khiển/cảnh báo: Tín hiệu tiếp điểm được dùng để điều khiển bơm, van, hoặc kích hoạt cảnh báo áp suất cao/thấp.

Tính năng đặc biệt

• • Đo chính xác áp suất thấp nhờ cấu tạo màng diaphragm nhạy.
  • Tích hợp tiếp điểm điện để cảnh báo hoặc điều khiển tự động.
  • Cài đặt điểm đóng/ngắt từ bên ngoài, không cần tháo đồng hồ.
  • Chống rung, chống sốc tốt với tiếp điểm snap-action.
