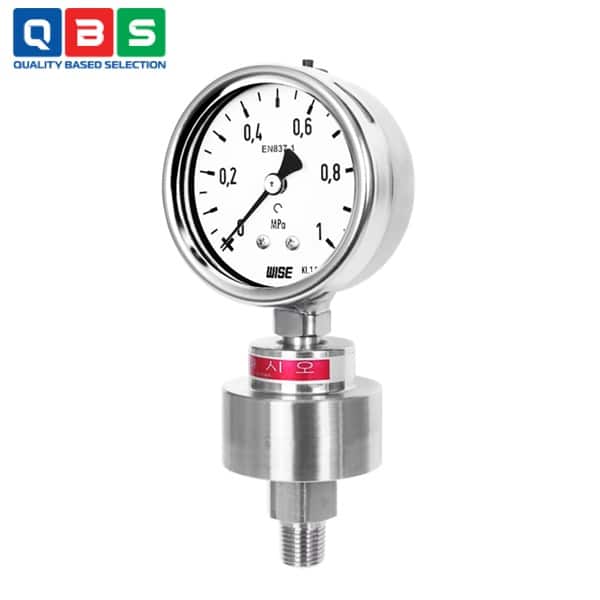

Đồng hồ đo áp suất màng Wise P701

Ứng dụng của Đồng hồ đo áp suất màng Wise P701

• • Ngành hóa chất: Đo áp suất axit mạnh, kiềm, dung môi hữu cơ, khí clo ướt, hóa chất ăn mòn cao.
  • Sản xuất phân bón: Đo trong quá trình xử lý axit phosphoric, amoniac, urê.
  • Ngành thực phẩm & đồ uống: Đo áp suất trong đường ống sữa, nước trái cây, bia, siro, dung dịch đường.
  • Sản xuất sữa & chế biến sữa: Đo trong bồn chứa, pasteurizer, hệ thống CIP (vệ sinh tại chỗ).
  • Dược phẩm & sinh học: Đo áp suất trong bồn phản ứng, hệ thống lọc, dây chuyền chiết rót.
  • Xử lý nước thải & bùn: Đo áp suất bơm bùn, bùn thải, chất lỏng chứa cặn → tránh tắc nghẽn lỗ đo thông thường.
  • Dầu khí & hóa dầu: Đo áp suất trong đường ống chứa hydrocarbon nặng, chất lỏng nhớt hoặc có tạp chất ăn mòn.

Thông số kỹ thuật cơ bản

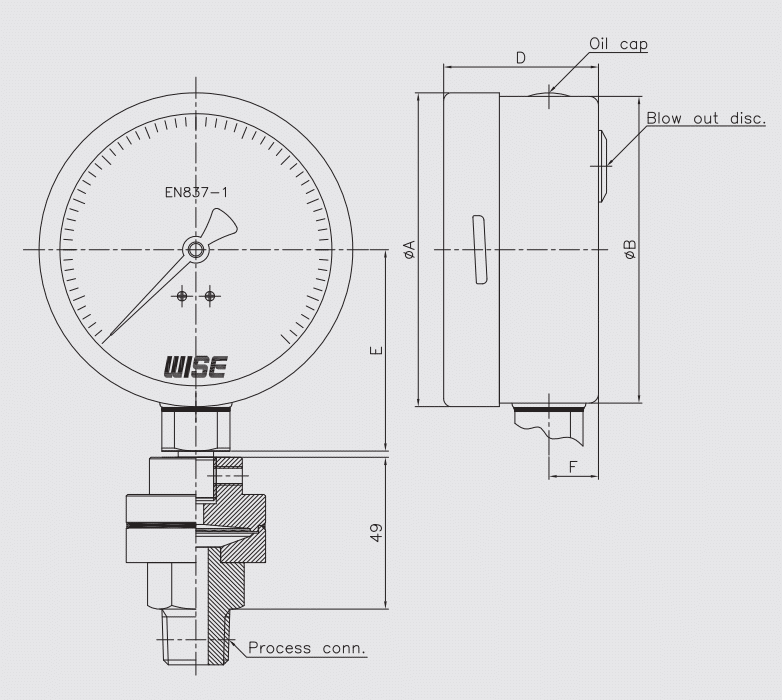

Kích thước của đồng hồ

Nguyên lý hoạt động của Đồng hồ đo áp suất màng Wise P701

1. 1. Màng ngăn (diaphragm) tiếp xúc trực tiếp với môi chất quá trình (process media: ăn mòn, nhớt, nóng, bẩn…).
   2. Khi áp suất từ môi chất tác động → màng ngăn linh hoạt bị đẩy/lõm (deflect) tương ứng với mức áp suất.
   3. Khoảng trống giữa màng ngăn và đồng hồ đo (phía gauge side) được đổ đầy chất lỏng truyền áp (filling liquid: silicone oil).
   4. Sự dịch chuyển của màng ngăn → gây thay đổi áp suất thủy lực trong chất lỏng silicone → truyền lực này trực tiếp đến ống Bourdon (hoặc cơ cấu đo) bên trong đồng hồ.
   5. Ống Bourdon giãn nở/co lại → qua cơ cấu bánh răng/truyền động → làm kim quay trên mặt số, hiển thị giá trị áp suất.

Tính năng đặc biệt

• • Màng ngăn flush: Dễ vệ sinh, không tắc nghẽn khi đo môi chất nhớt/bẩn/có cặn.
  • Vật liệu chống ăn mòn cao cấp → diaphragm: 316L SS, Hastelloy-C, Tantalum, Monel; under flange tương ứng.
  • Chất lỏng truyền áp silicone oil: Truyền lực chính xác, chịu nhiệt fluid max 100°C.
  • Độ chính xác cao: ±1.6% (63/80 mm), ±1.0% (100 mm).
