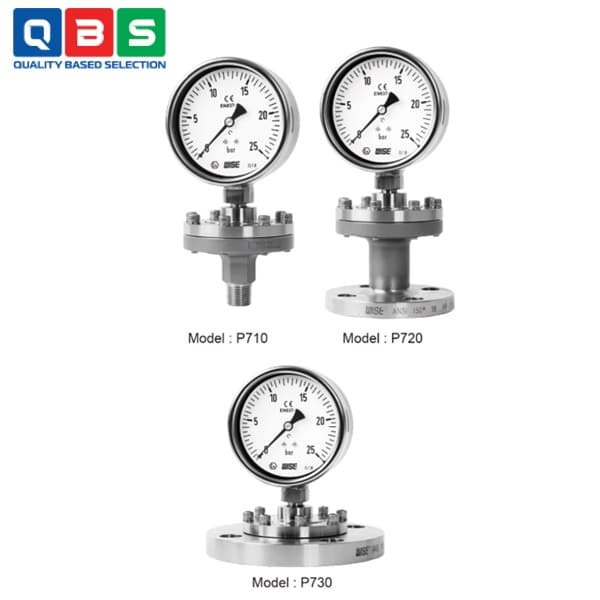

Đồng hồ đo áp suất màng Wise P710, P720, P730

Ứng dụng của Đồng hồ đo áp suất màng Wise P710, P720, P730

• • Môi trường ăn mòn mạnh: Khi chất lỏng/process medium có tính ăn mòn cao sẽ làm hỏng phần kết nối và cảm biến áp suất thông thường.
  • Chất lỏng chứa hạt rắn lơ lửng: Bùn, cát, bột, sợi, tạp chất rắn có thể làm tắc nghẽn đường vào của đồng hồ đo.
  • Chất lỏng nhớt cao: Keo, dầu nặng, nhựa lỏng, mật đường… dễ làm tắc nghẽn connection và cảm biến.
  • Môi trường dễ đông đặc hoặc đông lạnh: Chất lỏng có thể đông đặc, kết tinh hoặc đông lạnh do thay đổi nhiệt độ môi trường hoặc nhiệt độ process.
  • Cần làm sạch/thổi rửa hệ thống: Quy trình yêu cầu vệ sinh định kỳ hoặc ngăn ngừa nhiễm bẩn chéo giữa các mẻ sản xuất.

Thông số kỹ thuật cơ bản

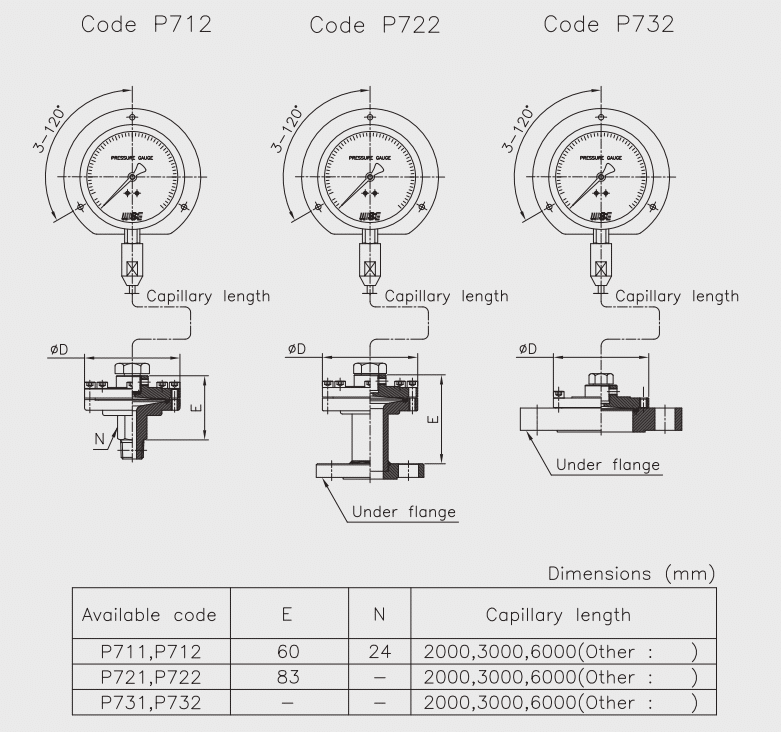

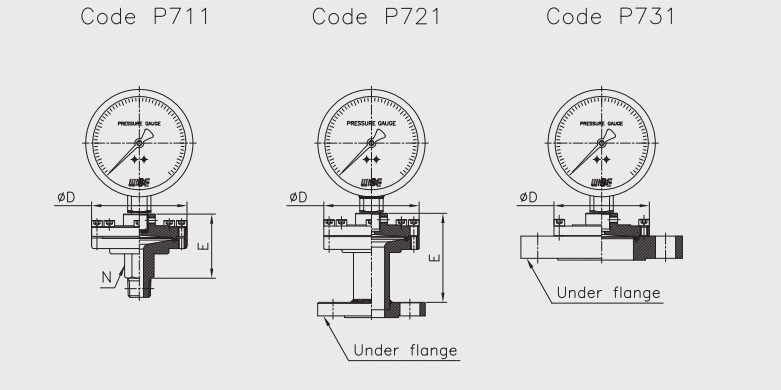

Kích thước của đồng hồ

Nguyên lý hoạt động của Đồng hồ đo áp suất màng Wise P710, P720, P730

1. 1. Màng ngăn (diaphragm) tiếp xúc trực tiếp với chất lỏng quá trình (process medium). → Màng làm từ vật liệu chống ăn mòn (316L SS, Hastelloy, Tantalum, Titanium, v.v.).
   2. Khi áp suất quá trình tăng/giảm → màng uốn cong/lệch (deflect) tương ứng.
   3. Phía sau màng (gauge side) là khoang kín chứa silicone oil → sự lệch của màng làm dầu bị nén/ giãn → truyền áp suất gần như nguyên vẹn đến cảm biến áp suất (thường là Bourdon tube hoặc cơ cấu đo khác trong đồng hồ).
   4. Đồng hồ đo (gauge) nhận lực từ dầu → kim chỉ thị hiển thị giá trị áp suất.

Tính năng đặc biệt

• • Bảo vệ hoàn toàn cảm biến: Khỏi ăn mòn, tắc nghẽn, đông đặc, nhiễm bẩn nhờ màng ngăn + silicone oil truyền áp.
  • Vật liệu diaphragm đa dạng chống ăn mòn cao: 316L SS, Monel, Hastelloy-C276, Titanium, Tantalum, Nickel, Alloy 20.
  • Lựa chọn PTFE coating/lining: Cho under flange & diaphragm (áp suất ≤7 MPa, nhiệt ≤150°C).
  • Chịu nhiệt process cao: Max 200°C (fluid), ambient -40~65°C (silicone filling).

So sánh 3 model P710 / P720 / P730
