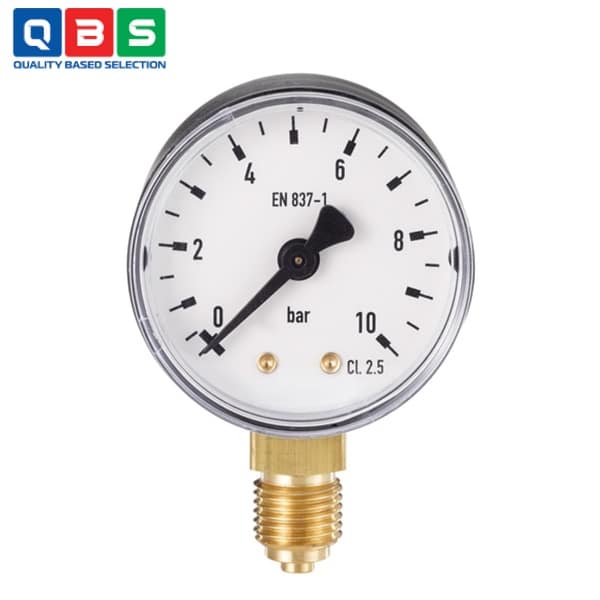

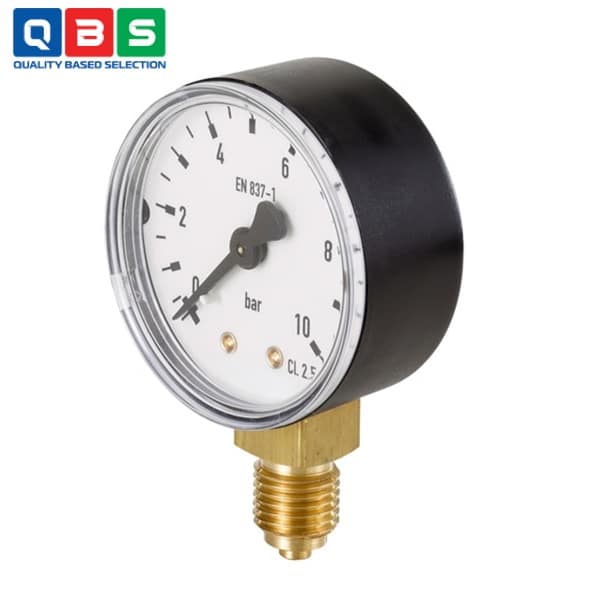

Đồng hồ đo áp suất ống Bourdon Type TAU001
| Tên sản phẩm | Đồng hồ đo áp suất ống Bourdon |
| Model | TAU001 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất ống Bourdon Type TAU001 |
Mô tả
Đồng hồ đo áp suất ống Bourdon Type TAU001 dùng để đo áp suất của các khí trung tính và ăn mòn, cũng như các chất lỏng không kết tinh có độ nhớt thấp, không gây ăn mòn các bộ phận hợp kim đồng bên trong đồng hồ đo áp suất. Cảm biến được làm bằng ống Bourdon hình tròn bằng hợp kim đồng.
Ứng dụng của Đồng hồ đo áp suất ống Bourdon Type TAU001
-
- Đo áp suất khí trung tính và khí ăn mòn: Phù hợp cho các hệ thống khí không tấn công bộ phận hợp kim đồng bên trong đồng hồ.
- Đo áp suất chất lỏng không kết tinh: Dùng cho chất lỏng có độ nhớt nhỏ (low viscosity), không gây tắc nghẽn hoặc hỏng ống Bourdon.
- Môi trường chất không tấn công vật liệu: Chỉ sử dụng với chất khí hoặc lỏng không làm hỏng hợp kim đồng, có thể kiểm tra tính tương thích qua Bürkert resistApp.
- Phạm vi đo rộng từ chân không đến áp suất cao: Hỗ trợ đo từ vacuum đến 25 bar, phù hợp cho các hệ thống áp suất thấp đến trung bình.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Ống Bourdon (Bourdon tube) |
| Vật liệu ống đo & kết nối | Hợp kim đồng (Copper alloy) |
| Vỏ đồng hồ | Nhựa đen (Plastic, black) |
| Mặt kính | Nhựa trong suốt (Crystal-clear plastic) |
| Phạm vi đo | Chân không đến 25 bar |
| Độ chính xác | Lớp 2.5 theo EN 837-1 |
| Kích thước danh nghĩa | 40 mm, 50 mm, 63 mm |
| Kết nối quá trình | G 1/8 hoặc G 1/4 (tùy kích thước) |

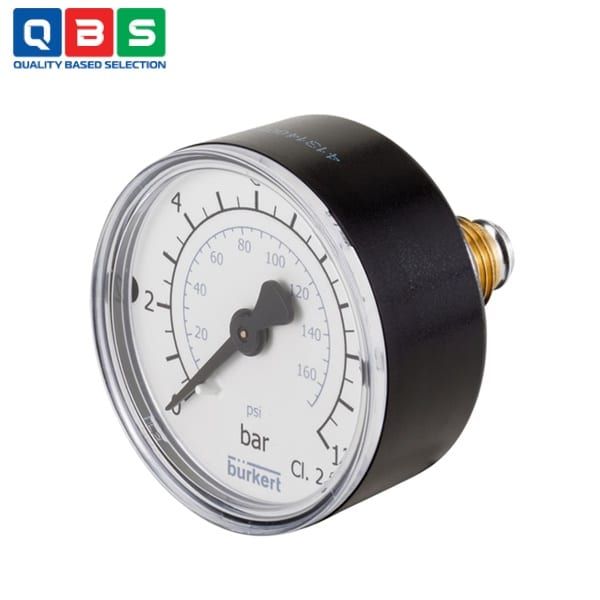

| Lắp đặt | Kết nối sau (center back) hoặc dưới (radial lower) |
| Nhiệt độ môi chất | Tối đa +60 °C |
| Nhiệt độ môi trường | -20 °C … +60 °C |
| Môi chất phù hợp | Khí/lỏng trung tính hoặc ăn mòn nhẹ, không kết tinh, độ nhớt thấp, không tấn công hợp kim đồng |
| Tải chịu được | Tĩnh: 75%, Dao động: 67%, Ngắn hạn: 100% giá trị đầy thang |
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất ống Bourdon Type TAU001
Nguyên lý hoạt động của Đồng hồ đo áp suất ống Bourdon Type TAU001
Đồng hồ hoạt động dựa trên nguyên lý ống Bourdon (Bourdon tube principle):
-
- Ống Bourdon là ống kim loại hợp kim đồng hình chữ C (hoặc hình tròn cong) có tiết diện elip.
- Khi áp suất chất (khí hoặc lỏng) truyền vào ống, ống có xu hướng duỗi thẳng ra (do tiết diện elip cố gắng trở về hình tròn, gây biến dạng đàn hồi).
- Đầu tự do của ống di chuyển tỷ lệ với áp suất.
- Chuyển động này được truyền qua cơ cấu bánh răng (gear segment và pinion) để khuếch đại và quay kim chỉ thị trên mặt đồng hồ, hiển thị giá trị áp suất.
Ưu điểm nổi bật
-
- Phạm vi đo rộng: Từ chân không đến 25 bar, phù hợp cả áp suất thấp và cao.
- Linh hoạt lắp đặt: Kết nối sau (back mount) hoặc dưới (radial lower mount), nhiều kích thước (40/50/63 mm) và dải đo.
- Phù hợp môi trường khắc nghiệt: Đo khí/lỏng trung tính hoặc ăn mòn (không tấn công hợp kim đồng), nhiệt độ môi trường -20…+60°C.
