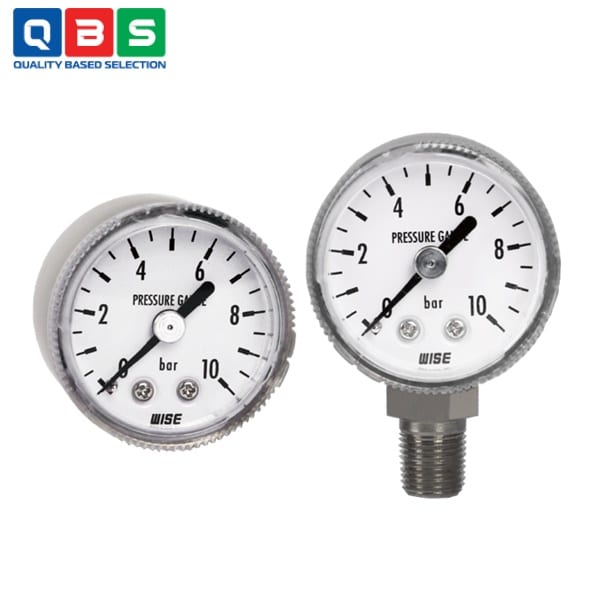

Đồng hồ đo áp suất thu nhỏ Wise P235S và P235B

Ứng dụng của Đồng hồ đo áp suất thu nhỏ Wise P235S và P235B

• • Lắp đặt trong không gian hẹp: Phù hợp các vị trí chật, nhỏ mà đồng hồ áp suất thông thường không lắp được.
  • Máy móc kích thước nhỏ: Gắn trực tiếp trên các máy nhỏ, thiết bị mini, cụm cơ khí gọn nhẹ.
  • Bộ điều khiển – Positioner: Theo dõi áp suất trong các bộ định vị van, bộ điều khiển khí nén.
  • Hệ thống khí nén: Đo và giám sát áp suất khí trong đường ống, bộ lọc, bộ điều áp.
  • Hệ thống thủy lực áp suất thấp – trung bình: Kiểm tra áp suất dầu trong các mạch thủy lực nhỏ gọn.
  • Môi trường rung động mạnh: Hoạt động ổn định tại nơi có rung động cao (máy công nghiệp, thiết bị chuyển động).
  • Thiết bị OEM: Được sử dụng rộng rãi trong các thiết bị do nhà sản xuất tích hợp sẵn đồng hồ áp suất.

Thông số kỹ thuật cơ bản

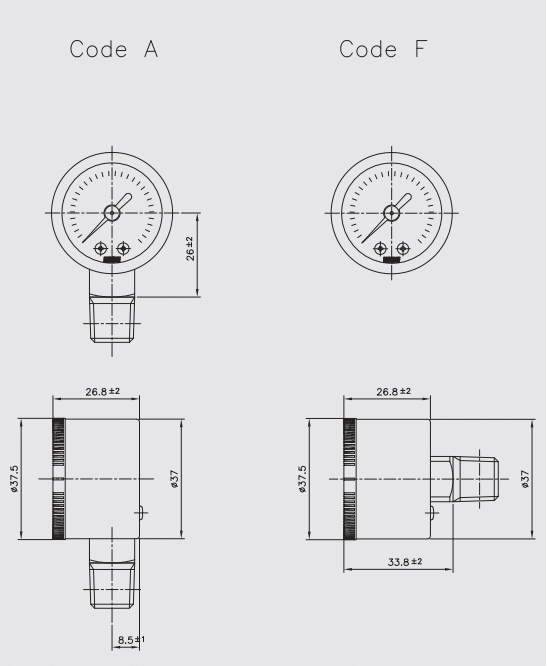

Kích thước của đồng hồ

Nguyên lý hoạt động của Đồng hồ đo áp suất thu nhỏ Wise P235S và P235B

1. 1. Cảm biến ống Bourdon dạng chữ “C”: Áp suất của môi chất (khí/chất lỏng) đi vào ống Bourdon.
   2. Biến dạng đàn hồi: Khi áp suất tăng, ống Bourdon có xu hướng duỗi thẳng ra; khi áp suất giảm, ống quay về vị trí ban đầu.
   3. Truyền chuyển động cơ học: Chuyển động của ống Bourdon được truyền qua cơ cấu bánh răng – liên kết.
   4. Hiển thị kim chỉ: Cơ cấu truyền động làm kim quay trên mặt số, biểu thị giá trị áp suất tương ứng.
   5. Đọc áp suất trực tiếp: Người dùng quan sát giá trị áp suất ngay trên mặt đồng hồ (bar, MPa hoặc kPa).

Tính năng đặc biệt

• • Thiết kế siêu nhỏ gọn (Ø35 mm): Dễ lắp đặt trong không gian hẹp.
  • Chịu rung động tốt: Hoạt động ổn định trong môi trường rung mạnh.
  • Vật liệu đa dạng theo môi trường sử dụng:
    • P235S: Inox 316SS (chịu ăn mòn, nhiệt cao)
    • P235B: Đồng (kinh tế, dùng khí nén/dầu nhẹ)
  • Không cần nguồn điện: Đo áp suất hoàn toàn cơ học, độ tin cậy cao.
