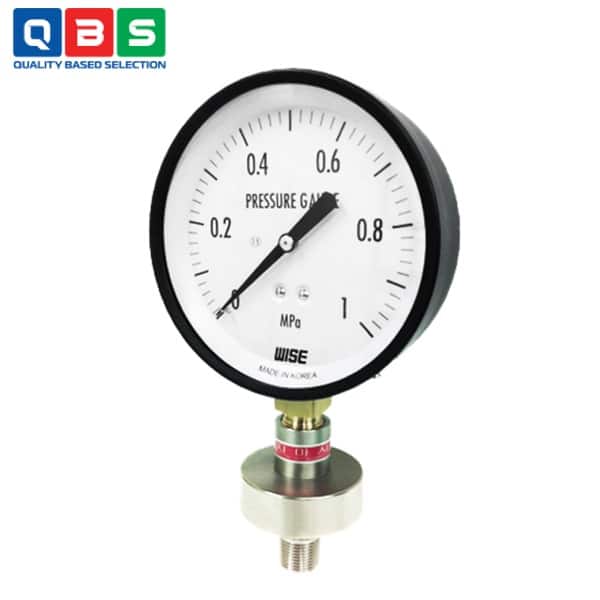

Đồng hồ đo áp suất Wise P170
| Tên sản phẩm | Đồng hồ đo áp suất Wise |
| Model | P170 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất Wise P170 |
Mô tả
Đồng hồ đo áp suất Wise P170 được thiết kế để chịu được môi trường áp suất ăn mòn, ô nhiễm hoặc không đồng nhất bằng cách sử dụng ống xếp hàn. Đặc biệt, nó có thể được sử dụng cho các máy móc trong quy trình xử lý nước và đường ống dẫn nước thải.
Ứng dụng của Đồng hồ đo áp suất Wise P170
-
- Media ăn mòn: Chịu được hóa chất ăn mòn nhờ màng ngăn 316L SS và thiết kế hàn kín.
- Media bị ô nhiễm/nhiễm bẩn: Phù hợp khi chất lỏng có cặn bẩn, tạp chất.
- Media không đồng nhất/có tạp chất: Dùng cho chất lỏng đặc quánh, có hạt rắn hoặc không đồng đều.
- Máy móc quy trình xử lý nước: Đặc biệt được khuyến nghị dùng trong hệ thống xử lý nước.
- Đường ống nước bùn/bùn nước: Rất phù hợp với nước thải có bùn, cặn bẩn cao.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Model | P170 Series (General service pressure gauge with economic design diaphragm seal) |
| Kích thước mặt số | 75 mm và 100 mm |
| Độ chính xác | ±1.5% full scale |
| Phạm vi đo (Scale range) | -0.1 ~ 0 đến 0 ~ 2.5 MPa |
| Áp suất làm việc | Steady: 75% full scale |
| Over range protection: 130% full scale | |
| Nhiệt độ làm việc | Môi trường: -20 ~ 65 °C |
| Chất lỏng: Max. 100 °C | |
| Ảnh hưởng nhiệt độ | ≈ ±0.4% full scale / mỗi 10 °C thay đổi so với 20 °C |
| Vật liệu chính | Màng ngăn (Diaphragm): 316L SS |
| Flange trên/dưới: 304 SS | |
| Case & Cover: Black painted steel | |
| Window: Glass | |
| Movement: Brass | |
| Pointer: Black painted aluminium alloy | |
| Kết nối process | 1/4″ hoặc 3/8″ (PT, NPT, PF) |
| Loại lắp đặt | Bottom connection (A) hoặc Center back connection (F) |

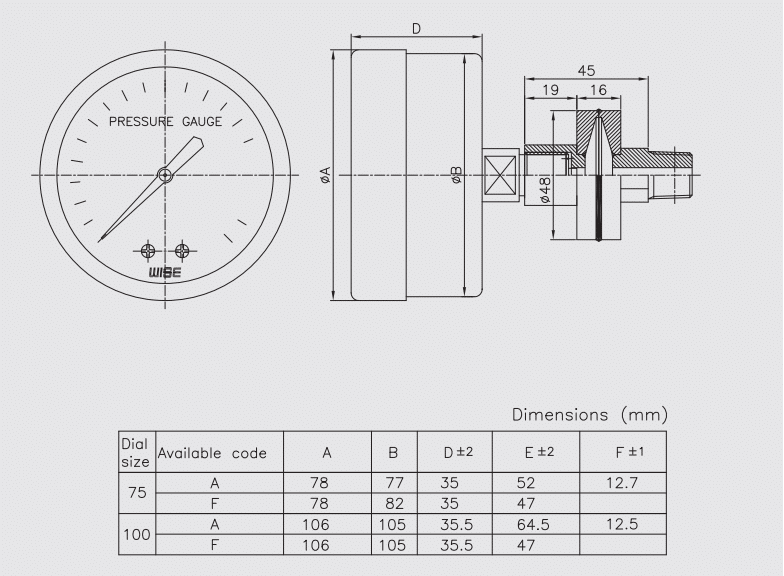

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P170
Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P170
Hoạt động theo nguyên lý truyền áp suất thủy lực:
-
- Màng ngăn (diaphragm 316L SS) tiếp xúc trực tiếp với môi trường đo (chất lỏng ăn mòn, bẩn, bùn, không đồng nhất).
- Khi áp suất từ media tác dụng → màng ngăn bị uốn cong/đẩy lên.
- Khoang phía trên màng ngăn chứa chất lỏng truyền áp (fill fluid/system fill) → truyền lực đẩy này thủy lực (hydraulic transmission) sang bộ phận đo chính (thường là cơ cấu Bourdon tube hoặc movement brass bên trong gauge).
- Lực truyền đến → làm di chuyển kim chỉ trên mặt số, hiển thị giá trị áp suất.
Tính năng đặc biệt
-
- Thiết kế màng ngăn bên trong + thân trên/dưới hàn kín: Bảo vệ gauge khỏi media ăn mòn/bẩn.
- Economic design diaphragm seal: Giá rẻ, hiệu suất cao (excellent cost-performance ratio).
- Chịu tốt media khắc nghiệt: Corrosive, contaminated, heterogeneous (bùn, nước thải, tạp chất).
- Đặc biệt phù hợp: Xử lý nước & đường ống bùn (sludge water lines).
