Đồng hồ đo áp suất Wise P253

Tên sản phẩm	Đồng hồ đo áp suất Wise
Model	P253
Thương hiệu	WISE
Xuất xứ	Hàn Quốc
Phân phối	Công Ty TNHH Kỹ Thuật QBS
Xem catalog sản phẩm	Catalog Đồng hồ đo áp suất Wise P253

Gọi 0939487487 Tải catalog

Mô tả

Đồng hồ đo áp suất Wise P253 là đồng hồ đo áp suất công nghiệp loại Euro gauge (theo tiêu chuẩn EN 837-1), thiết kế chắc chắn, dùng trong máy móc và nhà máy sản xuất. Nó phù hợp đo áp suất khí và chất lỏng không nhớt cao, không kết tinh và không ăn mòn hợp kim đồng (brass).

Ứng dụng của Đồng hồ đo áp suất Wise P253

- Hệ thống khí nén: Đo áp suất khí nén trong máy nén khí, đường ống khí nén, van điều khiển khí nén, xi lanh khí nén.
- Hệ thống thủy lực nhẹ đến trung bình: Kiểm tra áp suất dầu thủy lực trong máy móc công nghiệp, máy ép, máy nâng, hệ thống thủy lực máy công cụ.
- Máy bơm nước, máy bơm công nghiệp: Đo áp suất đầu ra bơm nước sạch, bơm tăng áp, bơm chữa cháy, hệ thống cấp nước nhà máy.
- Nồi hơi công nghiệp nhỏ và trung bình, hệ thống hơi nước: Giám sát áp suất hơi nước thấp-trung bình, nhiệt độ chất lỏng ≤60°C.
- Hệ thống làm lạnh, điều hòa công nghiệp: Đo áp suất gas lạnh, áp suất nước làm mát, áp suất trong dàn ngưng/dàn bay hơi.
- Máy móc sản xuất, dây chuyền tự động hóa: Lắp trên máy dập, máy cắt CNC, máy đóng gói, máy in công nghiệp.

Thông số kỹ thuật cơ bản

Thông số	Chi tiết
Kích thước mặt số	63 mm / 100 mm / 160 mm
Độ chính xác	±1.6% (63 mm)
Độ chính xác	±1.0% (100 & 160 mm)
Phạm vi đo	-10 đến 0100 MPa
Áp suất làm việc ổn định	75% FS (63 mm)
Áp suất làm việc ổn định	100% FS (100 & 160 mm)
Bảo vệ quá tải	130% FS
Nhiệt độ làm việc	Môi trường: -20 ~ 60 °C
Nhiệt độ làm việc	Chất lỏng: tối đa 60 °C
Bộ phận tiếp xúc	Brass (đầu nối + bourdon tube brass)
Bộ phận tiếp xúc	≥10 MPa (100/160 mm): helical + 316SS
Vỏ & nắp	Stainless steel 304SS, nắp bayonet
Kính	Laminated safety glass
Blowout protection	Có (đĩa xả sau/lưng)
Độ bảo vệ	IP65
Kết nối process	1/4″, 3/8″, 1/2″ (PT, NPT, PF, BSPT, BSP) – tùy size
Option đặc biệt	Zero adjustable pointer (chỉ 100 & 160 mm)

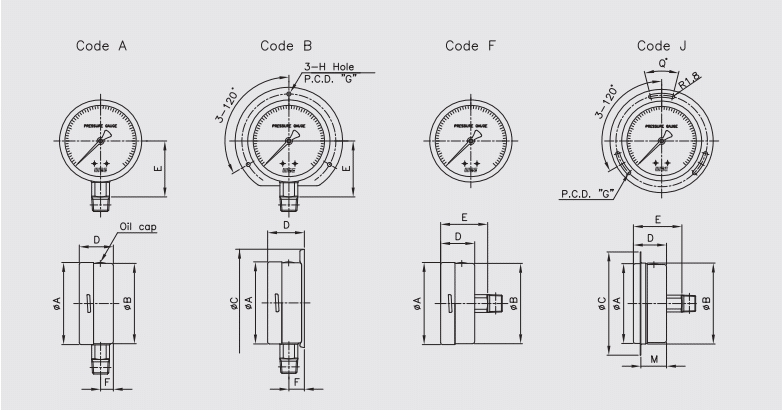

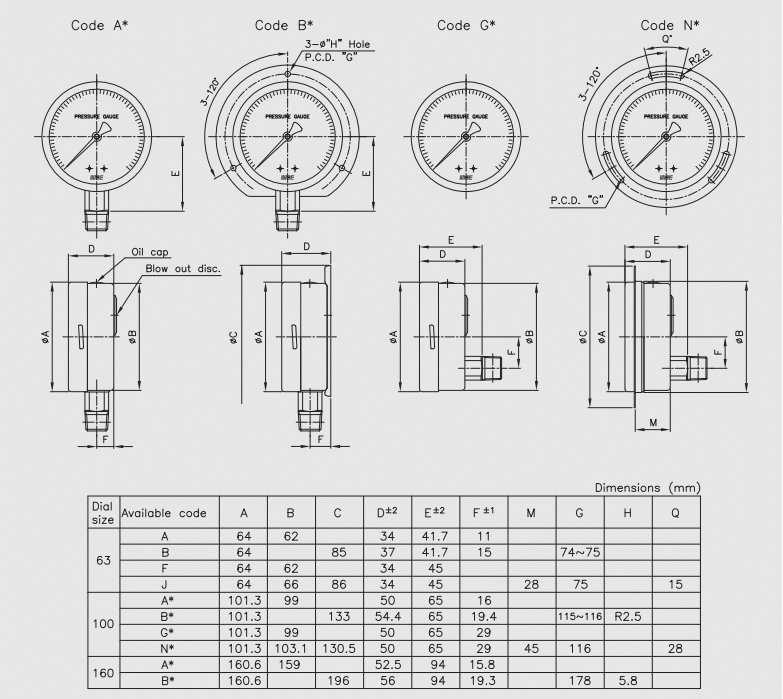

Kích thước của đồng hồ

Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P253

Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P253

1. Áp suất vào → Môi chất (khí/lỏng) đi qua đầu nối (brass) vào ống Bourdon (brass hoặc 316SS tùy range).
2. Ống Bourdon biến dạng → Áp suất bên trong làm ống duỗi thẳng ra (hoặc xoắn ít đi) vì thành ngoài ống chịu lực lớn hơn thành trong (do tiết diện dẹt).
3. Chuyển động khuếch đại → Đầu tự do của ống di chuyển → truyền qua bộ truyền động (movement) (bánh răng, liên kết) → làm kim quay trên mặt số.
4. Hiển thị → Kim chỉ giá trị áp suất trên thang đo (bar/MPa/kPa) đã hiệu chuẩn.
  - Áp suất tăng → ống duỗi → kim quay tăng.
  - Áp suất giảm → ống co về → kim quay giảm.
  - Hoàn toàn cơ học, không cần điện.

Tính năng đặc biệt

- Thiết kế theo tiêu chuẩn an toàn châu Âu EN 837-1 (Euro gauge) – chắc chắn, an toàn vận hành cao.
- Vỏ thép không gỉ 304SS + nắp bayonet + kính an toàn laminated (chống vỡ).
- Blowout protection (đĩa xả áp sau/lưng) – an toàn khi quá áp.
- Chứng nhận ATEX (phù hợp khu vực nguy hiểm nổ khí/bụi: II 2G/2D Ex h).
