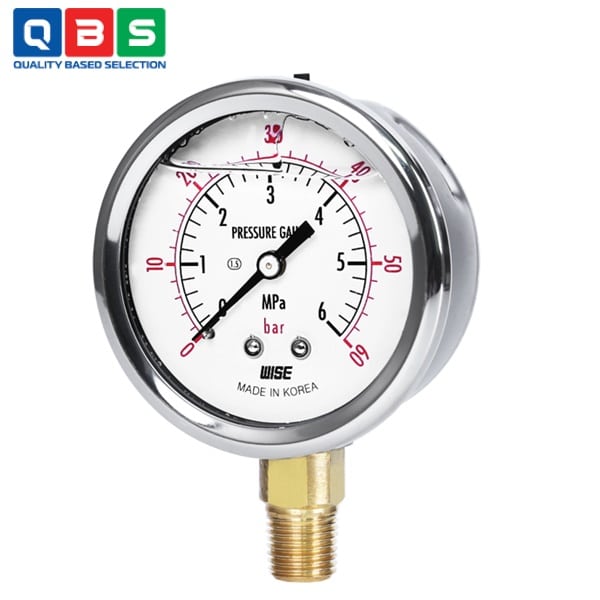

Đồng hồ đo áp suất Wise P254
| Tên sản phẩm | Đồng hồ đo áp suất Wise |
| Model | P254 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất Wise P254 |
Mô tả
Đồng hồ đo áp suất Wise P254 là đồng hồ đo áp suất “chịu đòn” – được thiết kế đặc biệt để hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt có rung lắc, xung áp, thay vì loại khô chỉ phù hợp điều kiện êm ái, ít rung. Đây là lựa chọn kinh tế dài hạn khi cần độ tin cậy cao.
Ứng dụng của Đồng hồ đo áp suất Wise P254
-
- Đo áp suất động cao: Phù hợp với áp suất có xung áp (pulsation) mạnh.
- Môi trường có rung động mạnh: Chất lỏng bên trong giúp giảm chấn, bảo vệ kim và bộ máy khỏi rung lắc.
- Khí và chất lỏng không nhớt cao: Dùng được với khí (air, gas) và chất lỏng (liquid) có độ nhớt thấp đến trung bình.
- Hệ thống thủy lực: Máy thủy lực, xi lanh thủy lực, hệ thống truyền lực bằng dầu.
- Máy nén khí/máy nén: Theo dõi áp suất đầu ra, áp suất khí nén.
- Ngành đóng tàu và hàng hải: Hệ thống thủy lực tàu biển, hệ thống làm lạnh, hệ thống nhiên liệu, nước.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Đường kính mặt số | 50, 63, 75, 100 mm |
| Độ chính xác | ±1.5% full scale |
| Dải đo | -0.1…0 đến 0…40 MPa (tương đương -1…0 đến 0…400 bar) |
| Áp suất làm việc | Steady: 75% full scale |
| Over-range protection: 130% | |
| Nhiệt độ môi trường | Glycerin: -20…+60 °C |
| Silicone: -40…+65 °C | |
| Nhiệt độ chất lỏng | Tối đa 60 °C |
| Chất lỏng đổ đầy | Glycerin (chuẩn) / Silicone (option) |
| Độ bảo vệ | IP67 (EN60529/IEC529) |
| Vật liệu vỏ | Case & Cover: 304SS (inox) |
| Vật liệu ướt (wetted) | Brass (50/63 mm) / Nickel plated brass (75/100 mm) |
| Bourdon tube: Brass (C-type ≤6 MPa, Helical ≥6 MPa) | |
| Kính | Polycarbonate (50/63 mm) |
| Safety glass (75/100 mm) | |
| Kết nối process | 1/8″, 1/4″, 3/8″, 1/2″ (PT, NPT, PF, BSPT, BSP, UNF tùy chọn) |

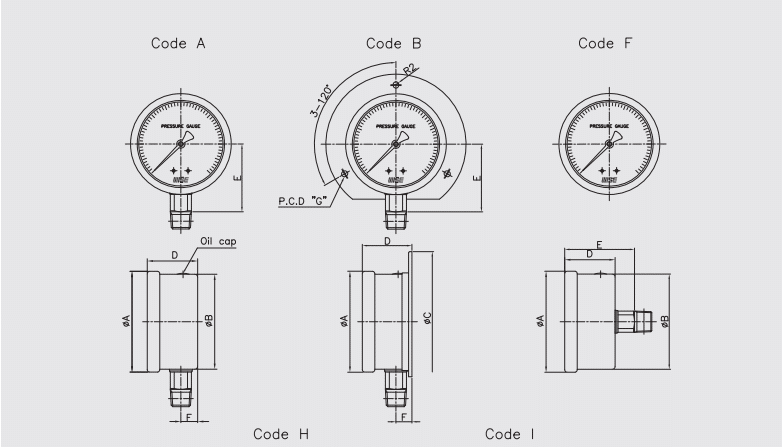

| Kiểu lắp | Bottom direct (A), Bottom surface (B), Center back direct (F), Center back flush (H), Center back bracket (I) |
| Hiệu ứng nhiệt độ | ±0.4% full scale / mỗi 10 °C lệch khỏi 20 °C |

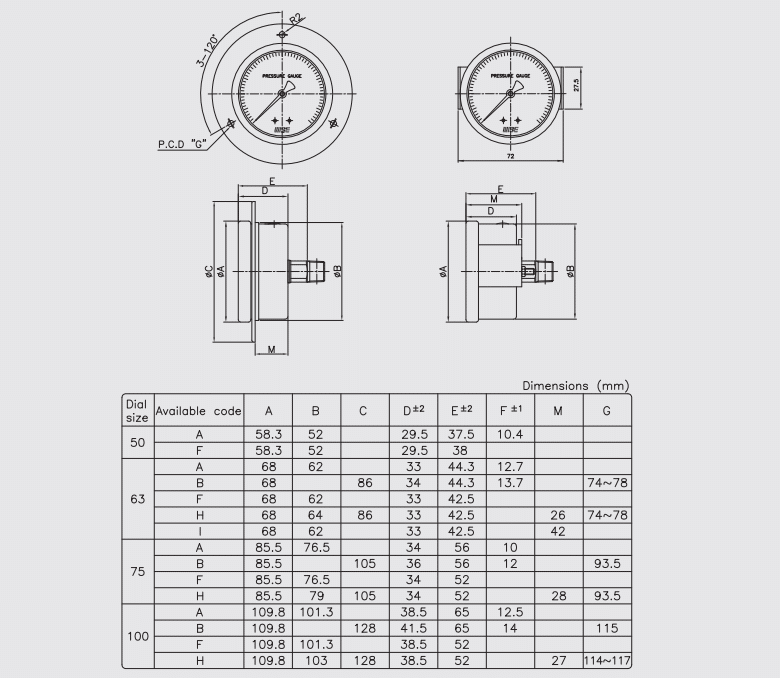

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P254
Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P254
-
- Áp suất môi chất (khí hoặc chất lỏng không quá nhớt) đi vào ống Bourdon (bourdon tube) qua đầu nối (brass/nickel plated brass).
- Ống Bourdon hình chữ C (dải thấp) hoặc xoắn ốc helical (dải ≥6 MPa), làm bằng đồng.
- Áp suất làm ống Bourdon giãn nở và duỗi thẳng (nguyên lý đàn hồi: ống dẹt dốc sẽ cố gắng trở về hình tròn khi chịu áp)-> Đầu tự do của ống di chuyển một khoảng nhỏ.
- Chuyển động này được khuếch đại qua bộ truyền động (movement) bằng bánh răng (brass) → làm kim chỉ quay trên mặt số.
- Chất lỏng bên trong vỏ (glycerin chuẩn, hoặc silicone option):
- Giảm rung động mạnh và xung áp (damping effect) → kim chỉ ổn định, không giật, dễ đọc chính xác.
- Bôi trơn cơ cấu → giảm mài mòn, tăng tuổi thọ.
- Bảo vệ chống ngưng tụ, ăn mòn nhẹ và chịu nhiệt tốt hơn.
- Áp suất môi chất (khí hoặc chất lỏng không quá nhớt) đi vào ống Bourdon (bourdon tube) qua đầu nối (brass/nickel plated brass).
Tính năng đặc biệt
-
- Liquid filled (glycerin chuẩn / silicone option) → chịu rung động mạnh + xung áp cao, kim chỉ ổn định, không giật.
- Thiết kế cho áp suất động cao (high dynamic pressure load) & môi trường rung lắc nghiêm trọng (severe vibrations).
- Bảo vệ over-range 130%, làm việc ổn định 75% full scale.
- IP67 chống nước/bụi tốt.
Liên hệ mua hàng và hỗ trợ tư vấn kỹ thuật
-
- CÔNG TY TNHH KỸ THUẬT QBS
- MST : 0318810101
- HOTLINE : 0939 487 487
- EMAIL : info@qbsco.vn
