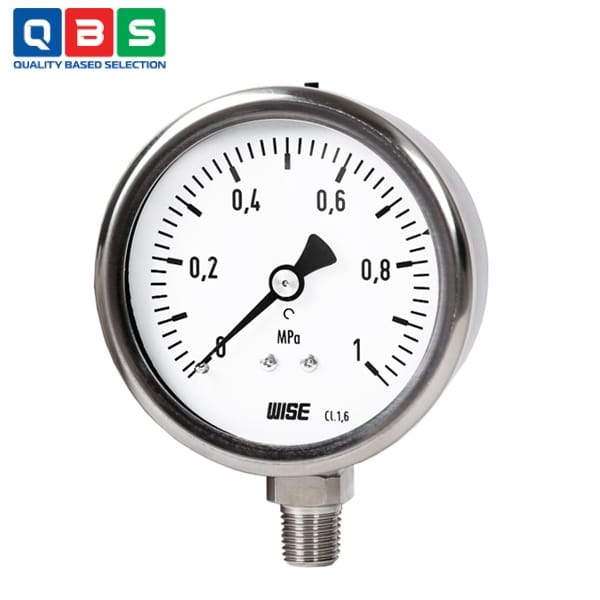

Đồng hồ đo áp suất Wise P255
| Tên sản phẩm | Đồng hồ đo áp suất Wise |
| Model | P255 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất Wise P255 |
Mô tả
Đồng hồ đo áp suất Wise P255 kiểu Bourdon tube, toàn bộ bằng inox (case 304SS, phần tiếp xúc 316SS), liquid-filled (chứa glycerin/silicon để giảm rung), và sử dụng thiết kế vỏ crimped-on-ring (vành vòng crimped – gập mép cố định).
Ứng dụng của Đồng hồ đo áp suất Wise P255
-
- Ứng dụng có tải áp suất động cao hoặc rung động mạnh: Rất phù hợp cho môi trường có xung áp suất, máy rung, máy nén, bơm, động cơ.
- Môi trường ăn mòn: Vật liệu tiếp xúc môi trường là 316SS, chịu được hóa chất ăn mòn, khí/ chất lỏng ăn mòn.
- Đo áp suất khí hoặc chất lỏng không làm tắc nghẽn hệ thống: Phù hợp với khí sạch, hơi, nước, dầu, chất lỏng không có cặn bẩn, không làm tắc bourdon tube.
- Ngành công nghiệp máy móc: Máy nén khí, máy bơm, máy thủy lực, máy ép, thiết bị cơ khí.
- Các bộ phận cho nhiều loại cơ sở, thiết bị và hệ thống khác nhau: Lắp đặt trên thiết bị công nghiệp, hệ thống đường ống, bình áp lực,…
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Model | P255 – Crimped-on-ring case, fully stainless steel |
| Đường kính mặt số | 63 mm, 80 mm, 100 mm |
| Độ chính xác | ±1.6% FS (63 & 80 mm) |
| ±1.0% FS (100 mm) | |
| Dải đo (Scale range) | Vacuum: -0.1…0 MPa |
| Positive: 0…0.1 đến 0…200 MPa (tùy kích cỡ) | |
| Vacuum/positive combo: -0.1…0.1 đến -0.1…2 Mpa | |
| Áp suất làm việc | Steady: 75% FS |
| Over range protection: 130% FS | |
| Nhiệt độ môi trường | -40…+65 °C (không glycerin) |
| -20…+65 °C (có glycerin) | |
| Nhiệt độ chất lỏng | Max. 200 °C (không glycerin) |
| Max. 100 °C (có glycerin) | |
| Bourdon tube | 316SS |
| 63 & 80 mm: C-type (<6 MPa), Helical (≥6 MPa) | |
| 100 mm: C-type (<10 MPa), Helical (≥10 MPa) | |
| Vật liệu tiếp xúc | 316SS (pressure connection, element) |
| Vỏ & vòng | 304SS, crimped-on-ring (gập cố định) |
| Kết nối ren | 63 mm: ¼”; 80 mm: ¼”, ⅜” ; 100 mm: ¼”, ⅜”, ½” (PT, NPT, PF, UNF, BSP…) |

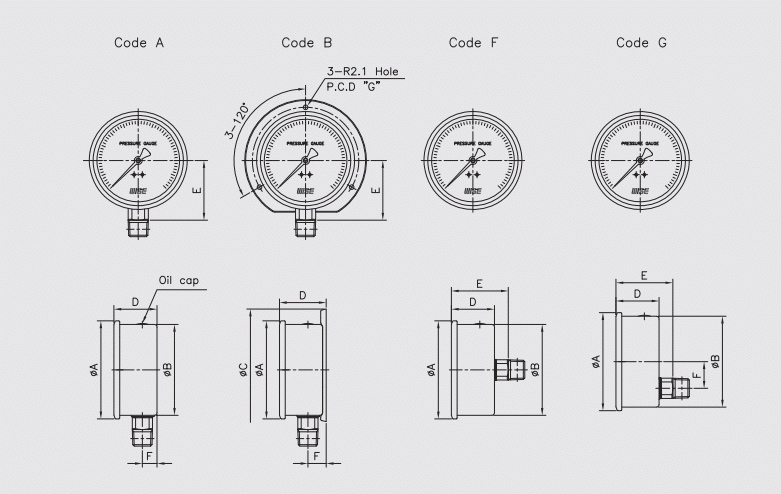

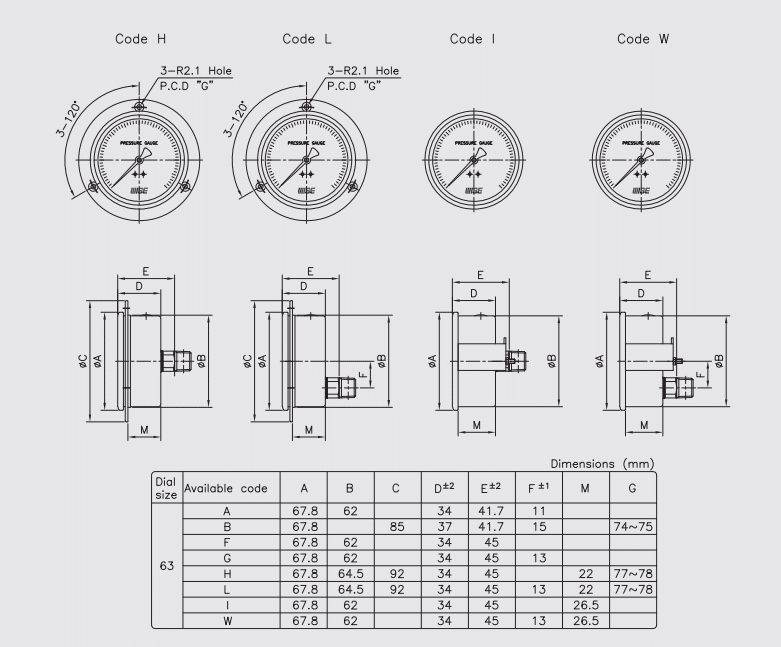

Kích thước của Đồng hồ đo áp suất Wise P255
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P255
Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P255
-
- Áp suất từ môi chất (khí/lỏng) đi vào ống Bourdon (làm bằng inox 316SS, hình chữ C hoặc xoắn ốc tùy dải áp).
- Áp suất làm ống Bourdon duỗi thẳng ra (hoặc co lại nếu áp suất giảm/vacuum).
- Chuyển động nhỏ ở đầu tự do của ống → truyền qua bộ truyền động bánh răng (movement) → làm kim chỉ quay trên mặt số.
- Giá trị áp suất hiển thị trực tiếp trên mặt đồng hồ (MPa, bar…).
Tính năng đặc biệt
-
- Liquid-filled (glycerin): Chịu rung/vibration & xung áp suất cao cực tốt.
- Toàn inox (case 304SS, wetted parts 316SS): Chống ăn mòn mạnh.
- Crimped-on-ring (vành gập cố định): Kín khít IP67, tamper-proof, bền trong môi trường khắc nghiệt.
- Bourdon tube C-type hoặc Helical-type: Đo chính xác dải rộng đến 200 MPa.
