Đồng hồ đo áp suất Wise P256
| Tên sản phẩm | Đồng hồ đo áp suất Wise |
| Model | P256 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất Wise P256 |
Mô tả
Đồng hồ đo áp suất Wise P256 là loại đồng hồ đo áp suất an toàn (safety pattern) với thiết kế đặc biệt solid front + blow-out back, chất liệu inox chống ăn mòn cao, được thiết kế chủ yếu cho các môi trường công nghiệp khắc nghiệt cần bảo vệ quá áp đột ngột (max 4 lần phạm vi đo) và chống ăn mòn hóa học.
Ứng dụng của Đồng hồ đo áp suất Wise P256
-
- Môi trường ăn mòn và hóa chất mạnh: Phù hợp đo áp suất axit, kiềm, chất ăn mòn trong ngành hóa chất, hóa dầu, dược phẩm.
- Hệ thống có nguy cơ áp suất đột ngột cao: Bảo vệ phần tử đo khi quá áp tức thời lên đến 4 lần phạm vi đo thường dùng ở bơm cao áp, máy nén khí.
- An toàn vận hành cao: Thiết kế safety pattern bảo vệ người vận hành nếu ống Bourdon nổ do quá áp được ứng dụng ở nồi hơi, bình áp lực.
- Môi trường nhiệt độ cao: Chất lỏng tối đa 200°C đo hơi nóng, dầu nóng, chất lỏng nhiệt độ cao.
- Môi trường ngoài trời, ẩm ướt, bụi bẩn: Chịu ngập nước tạm thời, phù hợp lắp đặt ngoài trời, nhà máy ven biển, khu công nghiệp.
- Công nghiệp chung yêu cầu độ chính xác ±1.0%: Dùng trong dầu khí, lọc dầu, sản xuất điện, xử lý nước, khí công nghiệp.
- Không sử dụng với diaphragm seal: Chỉ phù hợp với chất lỏng/khí sạch, không nhớt, không kết tinh, không quá ăn mòn với inox/Monel.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Kích thước mặt số | 100 mm hoặc 160 mm |
| Độ chính xác | ±1.0% of full scale |
| Phạm vi đo | -1 ~ 0 đến 0 ~ 40 bar (hoặc MPa/kPa tương đương); xem bảng range chi tiết |
| Quá áp bảo vệ | Lên đến 4 lần phạm vi đo (overpressure protection) |
| Áp suất làm việc ổn định | 100% full scale |
| Nhiệt độ môi trường | -40 ~ +65 °C (không filling); -20 ~ +65 °C (glycerin); -40 ~ +65 °C (silicone) |
| Nhiệt độ chất lỏng | Max 200 °C (không filling); max 100 °C (có filling) |
| Độ bảo vệ | IP67 (EN60529/IEC529) |
| Vật liệu phần tiếp xúc | Element & Connection: 316SS (tùy chọn 316LSS hoặc Monel) |
| Vật liệu vỏ | Case & Cover: 304SS |
| Thiết kế an toàn | Safety pattern: Solid front + Blow-out back (EN 837-1) |
| Kết nối process | ½” hoặc ¾” (PF, PT, NPT, BSPT, BSP(G)) |
| Cửa sổ | Laminated safety glass |
| Lưu ý | Không dùng diaphragm seal; phù hợp chất sạch, không nhớt/kết tinh |

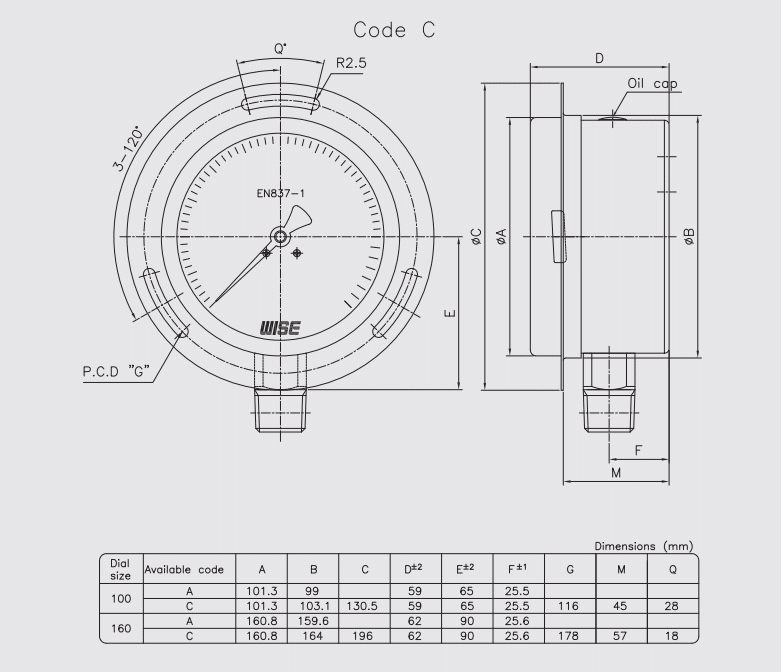

Kích thước của Đồng hồ đo áp suất Wise P256


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P256
Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P256
-
- Ống Bourdon (element 316SS): Là ống kim loại hình chữ C (hoặc xoắn ốc ở dải cao), một đầu cố định nối với áp suất quá trình, đầu kia tự do.
- Khi áp suất tăng → ống Bourdon bị ép dẹt → cố gắng trở về hình tròn (nguyên lý đàn hồi) → đầu tự do cong ra (straighten) → truyền chuyển động qua cơ cấu bánh răng (movement) → làm kim chỉ quay trên mặt số.
- Áp suất càng cao → độ cong càng lớn → kim chỉ giá trị tương ứng (độ chính xác ±1.0%).
Tính năng đặc biệt
-
- Safety pattern (EN 837-1): Solid front + Blow-out back → bảo vệ người vận hành nếu vỡ.
- Overpressure protection: Chịu 4 lần phạm vi đo tức thời.
- Chống ăn mòn cao: Element & connection 316SS (tùy chọn Monel/316L), vỏ 304SS.
- IP67: Chống nước/bụi hoàn toàn.
