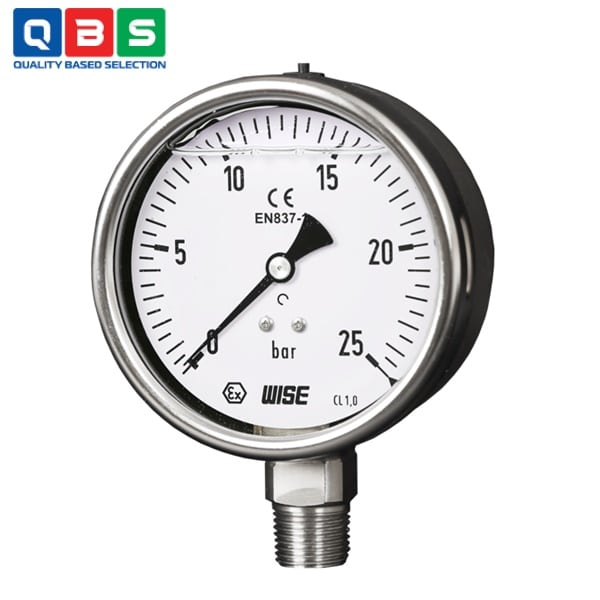

Đồng hồ đo áp suất Wise P258

Ứng dụng của Đồng hồ đo áp suất Wise P258

• • Ngành hóa chất: Đo áp suất trong các quy trình hóa học nơi có chất ăn mòn.
  • Ngành hóa dầu: Sử dụng trong sản xuất và xử lý dầu khí, chịu được môi trường hóa chất mạnh.
  • Quy trình tinh chế: Áp dụng trong tinh luyện dầu mỏ hoặc các chất khác, nơi áp suất cao và rung động thường xuyên.
  • Sản xuất điện: Đo áp suất trong nhà máy điện, đặc biệt ở hệ thống turbine hoặc boiler.
  • Ngành hàng hải: Sử dụng trên tàu biển hoặc thiết bị biển, chịu được môi trường mặn và rung lắc.
  • Ngành thực phẩm: Áp dụng trong sản xuất thực phẩm, nơi cần vệ sinh và chịu ăn mòn từ chất lỏng thực phẩm.

Thông số kỹ thuật cơ bản

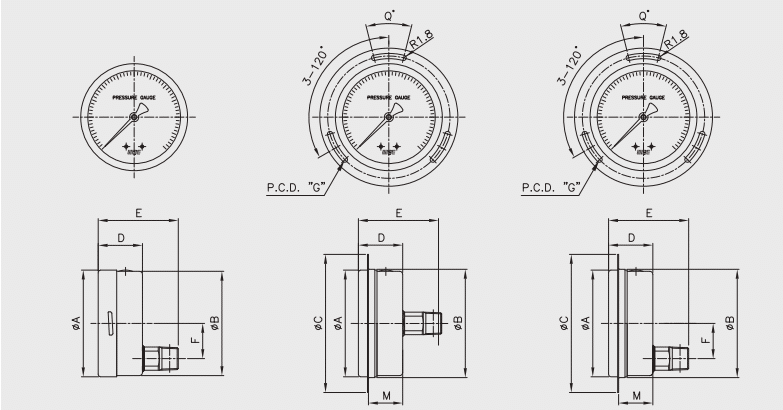

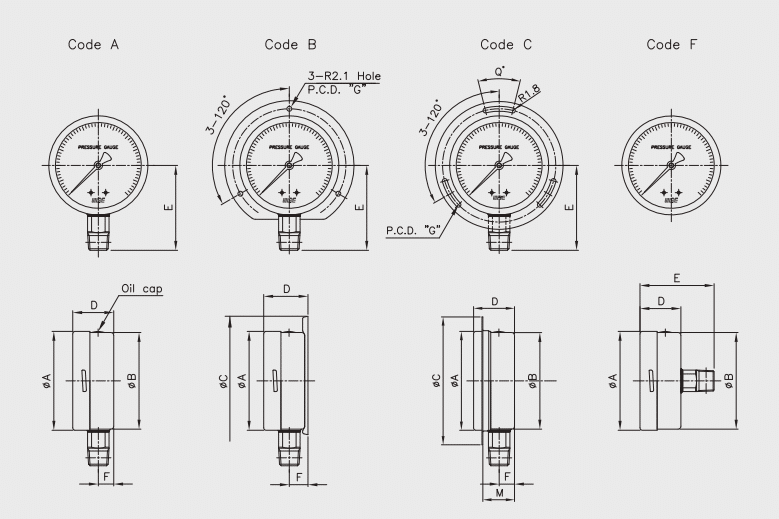

Kích thước của Đồng hồ đo áp suất Wise P258

Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P258

1. 1. Áp suất từ hệ thống (chất lỏng hoặc khí) đi vào ống Bourdon (làm từ thép không gỉ 316SS) qua đầu nối áp suất (process connection).
   2. Ống Bourdon có hình dạng chữ C (C-type cho áp suất thấp/trung bình) hoặc xoắn ốc (helical-type cho áp suất cao): Khi áp suất tăng, áp lực bên trong làm ống cố gắng duỗi thẳng hoặc thay đổi hình dạng (do tiết diện elip ban đầu chuyển về gần hình tròn).
   3. Sự duỗi thẳng này tạo chuyển động nhỏ ở đầu tự do của ống.
   4. Chuyển động được truyền qua hệ thống cơ khí (movement: linkage, sector gear, bánh răng) để khuếch đại và chuyển thành chuyển động quay.
   5. Kim chỉ thị (pointer) quay trên mặt số (dial) để hiển thị giá trị áp suất tương ứng.
   6. Chất lỏng lấp đầy (glycerin hoặc silicone) bao quanh ống Bourdon và cơ cấu bên trong vỏ:
      • Hấp thụ rung động và xung động (pulsation) từ hệ thống.
      • Bôi trơn cơ cấu chuyển động, giảm mài mòn.
      • Bảo vệ khỏi tác động đột ngột, tăng độ bền và độ chính xác trong môi trường khắc nghiệt (như rung lắc mạnh ở ngành hóa chất, hàng hải).

Tính năng đặc biệt

• • Liquid-filled (glycerin/silicone): Hấp thụ rung động, xung động, tăng độ bền & chính xác.
  • Chịu ăn mòn cao: Ống Bourdon & đầu nối 316SS (tùy chọn Monel).
  • Chống nổ (ATEX certified): Phù hợp khu vực nguy hiểm (Ex h IIC T6…T1 Gb & IIIC T85…T450°C Db).
  • Bảo vệ IP66/IP67: Chống bụi & nước mạnh.
