Đồng hồ đo áp suất Wise P422
| Tên sản phẩm | Đồng hồ đo áp suất Wise |
| Model | P422 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo áp suất Wise P422 |
Mô tả
Đồng hồ đo áp suất Wise P422 là đồng hồ đo áp suất thấp, chân không và áp suất compound (áp suất dương + âm) sử dụng hệ thống capsule (2 màng 316L SS hàn kín với nhau). Đây là loại đồng hồ chuyên dụng cho áp suất rất thấp (từ -35 kPa ~ 0 đến 0 ~ 35 kPa hoặc mbar tương đương), yêu cầu độ chính xác cao và tiếp xúc với khí không ăn mòn mạnh.
Ứng dụng của Đồng hồ đo áp suất Wise P422
-
- Hệ thống HVAC & thông gió công nghiệp: Đo áp suất gió (air pressure), áp suất tĩnh trong ống gió.
- Giám sát bộ lọc: Đo áp suất chênh lệch qua bộ lọc khí, lọc HEPA, lọc bụi trong hệ thống hút bụi, lọc không khí sạch.
- Phòng sạch & kiểm soát môi trường: Đo chênh áp giữa các phòng sạch để duy trì luồng khí một chiều.
- Hệ thống khí nén thấp áp & khí công nghiệp: Đo áp suất khí nén thấp, khí bảo vệ (nitơ, argon), khí trơ trong đường ống.
- Bơm chân không & hệ thống hút chân không: Đo mức chân không trong bơm chân không công nghiệp hoặc phòng thí nghiệm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Mục đích sử dụng | Đo áp suất thấp, chân không hoặc compound (dương + âm) |
| Đường kính mặt số | 63, 80, 100, 160 mm |
| Độ chính xác | ±1.0% FS (chỉ Ø100 & 160 mm) |
| ±1.6% FS (tất cả kích thước) | |
| Phạm vi đo (Scale range) | Vacuum: -35 ~ 0 đến -2 ~ 0 kPa (-350 ~ 0 đến -20 ~ 0 mbar) |
| Compound: -15 ~ 15 đến -0.5 ~ 0.5 kPa | |
| Positive: 0 ~ 1 đến 0 ~ 35 kPa (0 ~ 10 đến 0 ~ 350 mbar) | |
| Áp suất làm việc | Steady: 75% FS |
| Over range protection: 130% FS | |
| Nhiệt độ làm việc | Môi trường: -20 ~ 65 °C (không silicone) -40 ~ 65 °C (có silicone filling) |
| Chất lỏng: Max. 100 °C | |
| Độ bảo vệ | IP65 (Ø100 mm) |
| Ảnh hưởng nhiệt độ | ±0.6% FS / 10 °C (so với 20 °C) |
| Vật liệu phần tiếp xúc | Element: 316L SS (capsule) Pressure connection: 316 SS |
| Vật liệu case & cover | 304 SS |
| Kết nối process | 1/8″, 1/4″, 3/8″, 1/2″ (PT, NPT, PF) – tùy kích thước mặt số |

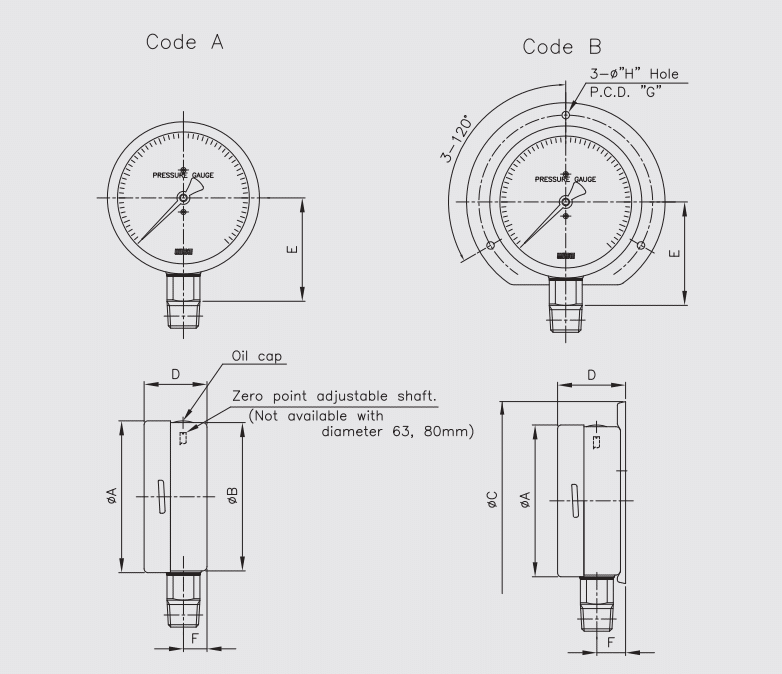

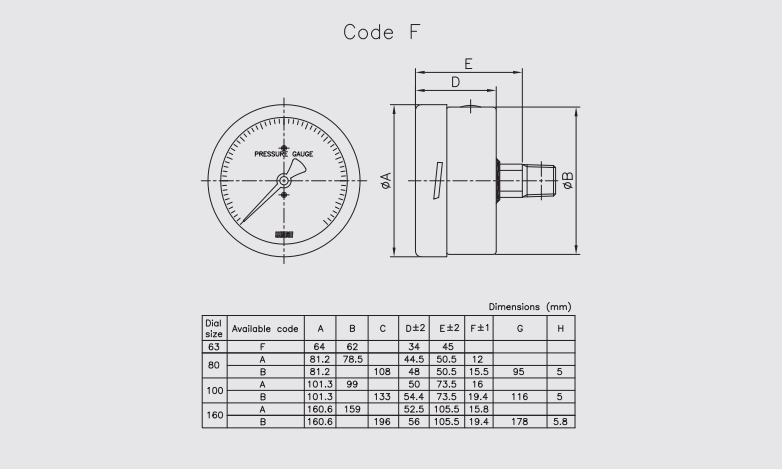

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo áp suất Wise P422
Nguyên lý hoạt động của Đồng hồ đo áp suất Wise P422
-
- Cấu tạo capsule: Gồm hai màng diaphragm (màng kim loại 316L SS) gợn sóng (corrugated), hàn kín viền ngoài tạo thành một viên nang kín (giống hình đồng xu dẹt hoặc túi đôi).
- Áp suất tác động: Áp suất khí (từ đường nối process) đi vào bên trong capsule qua lỗ ở giữa một màng.
- Biến dạng: Khi áp suất bên trong tăng (positive pressure) → capsule nở ra (hai màng đẩy nhau ra).
- Khi áp suất giảm (vacuum hoặc negative): capsule co lại (hai màng kéo sát nhau). → Nhờ dùng hai màng, độ lệch (deflection) gấp đôi so với chỉ một màng đơn → tăng độ nhạy cho áp suất rất thấp (xuống đến vài mbar/kPa).
- Truyền động: Trung tâm màng thứ hai nối với cơ cấu truyền động (movement: lever + gear cơ khí bằng thép không gỉ). → Biến dạng nhỏ của capsule được phóng đại và chuyển thành chuyển động quay.
- Hiển thị: Chuyển động quay làm kim chỉ di chuyển trên mặt số (dial), hiển thị giá trị áp suất (kPa hoặc mbar).
Tính năng đặc biệt
-
- Capsule system (viên nang kép 316L SS): Độ nhạy cao cho áp suất thấp/vacuum/compound (từ -35 ~ 35 kPa).
- Vật liệu tiếp xúc khí: Toàn bộ 316L/316SS → Chống ăn mòn tốt, phù hợp khí công nghiệp, khí sạch.
- Chứng nhận chống nổ ATEX (II 2G/2D): An toàn cho khu vực nguy hiểm (Zone 1/2, bụi dễ cháy).
- Zero point điều chỉnh (trục điều chỉnh zero): Dễ hiệu chỉnh tại chỗ (không có ở Ø63 mm).
