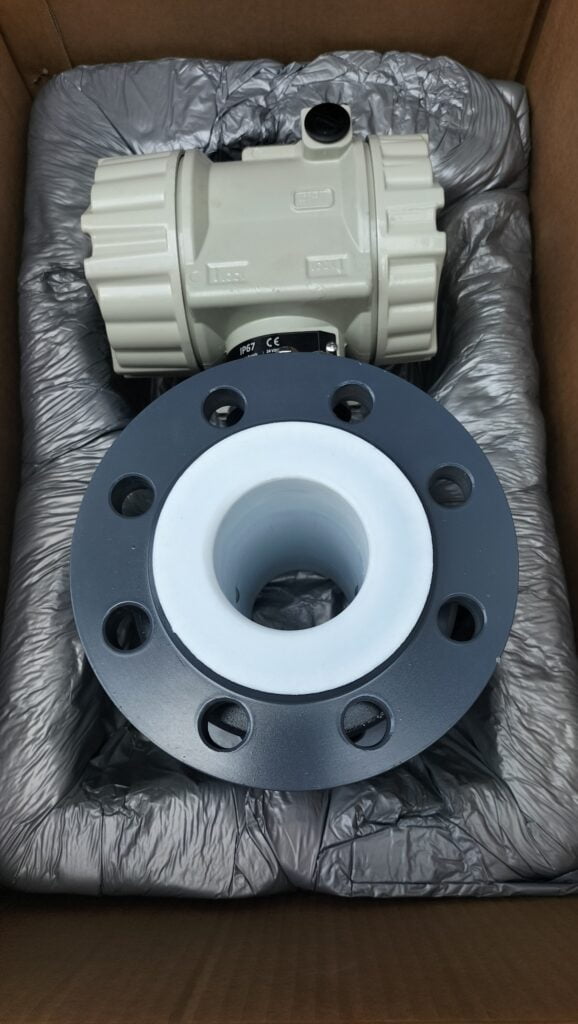

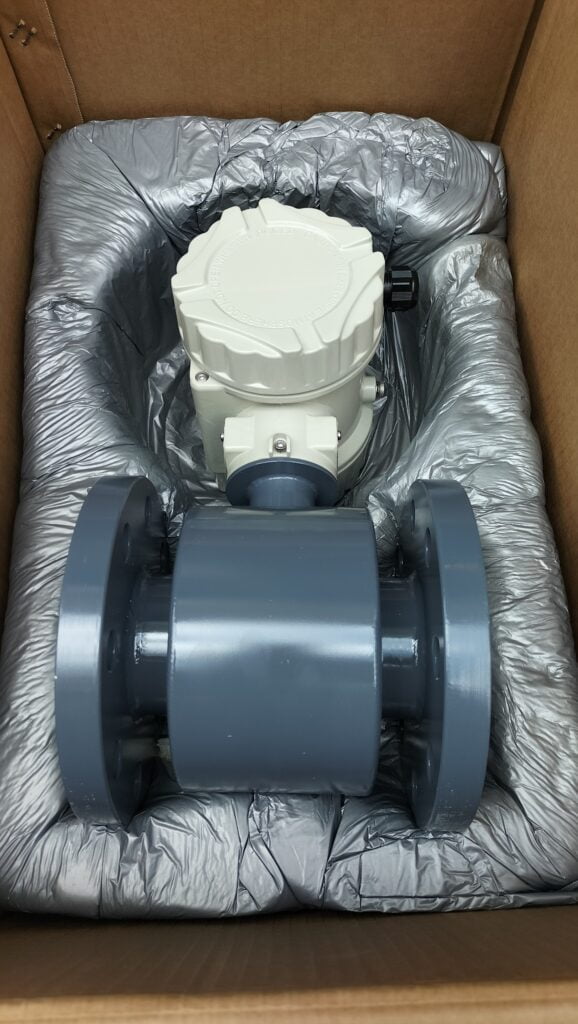

Đồng hồ đo lưu lượng điện từ

Đồng hồ đo lưu lượng điện từ là thiết bị dùng để đo thể tích môi chất đi qua đường ống bằng phương pháp sử dụng cảm ứng điện từ sau đó đưa tín hiệu về màn hình hiển thị. Phương pháp đo này có độ chính xác cao khi đo các môi chất dạng lỏng. Đồng hồ đo lưu lượng điện từ có thiết kế không có vật cản giúp loại bỏ trở ngại dòng chảy và hoạt động với các điện cực được gắn ở các phía đối diện của ống lưu lượng hoặc cảm biến để thu tín hiệu.

Thông số kỹ thuật đồng hồ đo lưu lượng điện từ

• Lưu lượng đo : ​4 – 400 l/h … 3000 – 100000 m3/h
• Kích thước đồng hồ : DN6…DN3000
• Lớp phủ ướt : Cao su cứng, PTFE
• Điện cực : AISI316L, Ti, Hastelloy-C, vb.
• Nhiệt độ làm việc : -20…120°C, Tối ưu 180°C
• Áp suất làm việc : Max 16 bar
• Độ chính xác : <±0,5% Tùy chọn OD<±0,2%
• Cấp bảo vệ : IP67
• Nguồn điện đầu vào: 24 VDC hoặc 230 VAC
• Tín hiệu đầu ra : 4-20 mA
• Đường kính ống áp dụng : DN15…DN1200
• Màn hình hiển thị : LCD
• Giao tiếp : HART, RS485-MODBUS, M-BUS

Ứng dụng

• Cấp nước: Đo lưu lượng nước sạch, nước sinh hoạt.
• Xử lý nước thải: Giám sát nước thải công nghiệp, đô thị.
• Hóa chất: Đo chất lỏng ăn mòn (axit, kiềm, muối).
• Thực phẩm: Đo lưu lượng chất lỏng trong sản xuất thực phẩm, đồ uống.
• Thủy lợi: Quản lý lưu lượng nước tưới tiêu, kênh rạch.
• Dầu khí: Đo chất lỏng dẫn điện trong quy trình sản xuất.
• Hệ thống SCADA: Tích hợp giám sát từ xa trong công nghiệp.

Lưu ý: Chỉ dùng cho chất lỏng dẫn điện (≥ 5 μS/cm).

Ưu điểm nổi bật của đồng hồ đo lưu lượng BASS

• Giải pháp phù hợp cho các ứng dụng nước và nước thải
• Có độ chính xác cao hơn so với các dòng sản phẩm tương tự
• Độ bền cao, tăng tuổi thọ sử dụng
• Có màn hình hiển thị liền thân hoặc màn hình rời để phù hợp từng điều kiện lắp đặt
• Hàng xuất xứ châu Âu, đầy đủ giấy tờ CO,CQ . Phù hợp với mọi yêu cầu dự án
• Giá thành cạnh tranh

Các loại đồng hồ đo lưu lượng điện từ phổ biến

• Dạng ống tròn: Đo nước, hóa chất, đường ống lớn.
• Dạng vuông: Lắp đặt phức tạp, chất lỏng nhớt.
• Bọc thép: Chống ăn mòn, dùng cho hóa chất.
• Màn hình liền: Hiển thị tại chỗ, dễ theo dõi.
• Màn hình rời: Theo dõi từ xa, tích hợp SCADA.
• Dùng pin: Khu vực không có điện, như thủy lợi.
• Chuyên dụng hóa chất: Đo axit, kiềm, vật liệu chống ăn mòn.

Bảng so sánh

Loại	Mô tả	Ưu điểm	Ứng dụng phổ biến
Dạng lắp đặt trong đường ống (Inline)	Đồng hồ được lắp trực tiếp vào đường ống, với cảm biến từ trường đặt bên trong ống đo. Bao gồm dạng ống tròn hoặc hình chữ nhật.	Độ chính xác cao (±0.2-0.5%), chịu áp suất và nhiệt độ cao.	Nước thải, hóa chất, thực phẩm, dược phẩm.
Dạng kẹp ngoài (Clamp-on hoặc Non-intrusive)	Cảm biến được kẹp bên ngoài đường ống mà không cần cắt ống, sử dụng sóng siêu âm kết hợp điện từ.	Dễ lắp đặt, không gián đoạn hệ thống, phù hợp ống lớn (DN lớn).	Đo lưu lượng trong đường ống hiện có, tránh ô nhiễm chất lỏng.
Nguồn cấp AC/DC (Mạng điện)	Sử dụng nguồn điện xoay chiều (AC 220V) hoặc một chiều (DC 24V), kết nối với hệ thống điều khiển.	Ổn định lâu dài, tích hợp tín hiệu 4-20mA cho giám sát từ xa.	Nhà máy sản xuất, hệ thống cấp thoát nước lớn.
Nguồn pin (Battery-operated)	Hoạt động bằng pin lithium, không cần nguồn điện ngoài, thiết kế nhỏ gọn.	Tiết kiệm năng lượng, dễ lắp ở vị trí xa nguồn điện, tuổi thọ pin 5-10 năm.	Khu vực nông thôn, hệ thống nước ngầm, ứng dụng di động.
Màn hình liền thân (Integral)	Màn hình hiển thị LCD/LED gắn trực tiếp trên thân đồng hồ.	Đơn giản, chi phí thấp, dễ đọc tại chỗ.	Hệ thống nhỏ, đo nước dân dụng hoặc công nghiệp nhẹ.
Màn hình tách rời (Remote)	Màn hình và bộ xử lý tín hiệu đặt cách xa cảm biến (qua cáp).	Chịu môi trường khắc nghiệt (nhiệt độ cao, rung động), dễ bảo trì.	Môi trường ăn mòn, bùn lỏng, dầu khí.

Hướng dẫn lắp đặt

• 1: Chọn vị trí lắp đặt:
  Đường ống thẳng, tránh khúc cong, van, hoặc bơm (đoạn thẳng trước ≥ 5D, sau ≥ 2D, D là đường kính ống).
  Tránh rung động, từ trường mạnh, hoặc khu vực ngập nước.
• 2 : Chuẩn bị đường ống:
  Đảm bảo ống sạch, không cặn bẩn.
  Lắp đồng hồ theo hướng dòng chảy (xem mũi tên trên thân đồng hồ).
• 3 : Lắp đặt đồng hồ:
  Sử dụng mặt bích hoặc ren phù hợp, siết chặt đều.
  Đảm bảo đồng hồ đầy chất lỏng khi hoạt động (lắp ở đoạn ống thấp hoặc thẳng đứng).
• 4 : Kết nối điện:
  Nối nguồn (AC/DC tùy model) và dây tín hiệu (4-20mA, RS485 nếu có).
  Đảm bảo nối đất đúng cách để tránh nhiễu.
• 5: Kiểm tra và vận hành:
  Kiểm tra kín nước, áp suất, và kết nối.
• 6 : Hiệu chuẩn trước khi sử dụng (theo hướng dẫn nhà sản xuất).
  Lưu ý: Chọn vật liệu phù hợp với lưu chất, đảm bảo độ dẫn điện ≥ 5 μS/cm, và tuân thủ hướng dẫn của nhà cung cấp.

Kiểm định đồng hồ đo lưu lượng điện từ

• Kiểm định là quá trình bắt buộc để đảm bảo đồng hồ đáp ứng yêu cầu pháp lý và kỹ thuật theo quy định của Tổng Cục Tiêu chuẩn Đo lường Chất lượng Việt Nam (Thông tư 07/2019/TT-BKHCN).
• 1: Các bước kiểm định:
• Kiểm tra bên ngoài: Xác minh cỡ, hình dáng, nhãn hiệu, niêm phong, không có vết nứt, mặt hiển thị rõ ràng.
  Kiểm tra kỹ thuật:
• Độ kín: Cho nước chảy ở lưu lượng tối đa, đóng van, kiểm tra rò rỉ sau 1 phút.
  Độ ổn định: Đảm bảo số chỉ không thay đổi trong 10 phút khi dòng chảy dừng.
• Kiểm tra đo lường: Đo sai số tại các điểm lưu lượng, sai số không vượt ±2%.
  Điều kiện môi trường: Nhiệt độ nước và môi trường ≤ 40°C, áp suất không vượt quá giới hạn đồng hồ.
  Kết quả: Nếu đạt, dán tem kiểm định, cấp giấy chứng nhận, niêm phong kẹp chì.
• 2 : Chu kỳ kiểm định:
• Đồng hồ điện tử: 36 tháng.
  Đồng hồ cơ khí: 60 tháng.
• 3: Đơn vị kiểm định:
• Viện Đo lường Việt Nam, Trung tâm Đo lường TC1, TC2, TC3.
  Các đơn vị được cấp phép như Công ty TNHH TM-DV Kỹ thuật và Đo lường Đồng Tâm (DN15-DN300), ISOCAL, hoặc VIETNAM CERT.

Hiệu chuẩn đồng hồ đo lưu lượng điện từ

• Hiệu chuẩn là quá trình so sánh kết quả đo của đồng hồ với chuẩn đo lường để xác định sai số và điều chỉnh, đảm bảo độ chính xác.
  Các bước hiệu chuẩn:
• Chuẩn bị: Lắp đồng hồ vào hệ thống kiểm định đúng hướng dẫn nhà sản xuất, sử dụng nước sạch, không lẫn tạp chất.
  Kiểm tra môi trường: Đảm bảo không rung lắc, tránh nguồn nhiệt, luồng gió, chất ăn mòn. Nhiệt độ ≤ 40°C, áp suất phù hợp.
  Thực hiện: So sánh kết quả đo với chuẩn, điều chỉnh nếu sai số vượt ±0.5%.
  Báo cáo: Lập biên bản ghi thông số kỹ thuật, sai số, và cập nhật hệ thống quản lý.
• Đơn vị hiệu chuẩn:
• Các tổ chức uy tín như ISOCAL, Đồng Tâm, hoặc Techno Việt Nam, có phòng thí nghiệm đạt chuẩn ISO/IEC 17025:2017.
