Đồng hồ đo lưu lượng nước siêu âm Type 8081
| Tên sản phẩm | Đồng hồ đo lưu lượng nước siêu âm |
| Model | 8081 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ đo lưu lượng nước siêu âm Type 8081 |
Mô tả

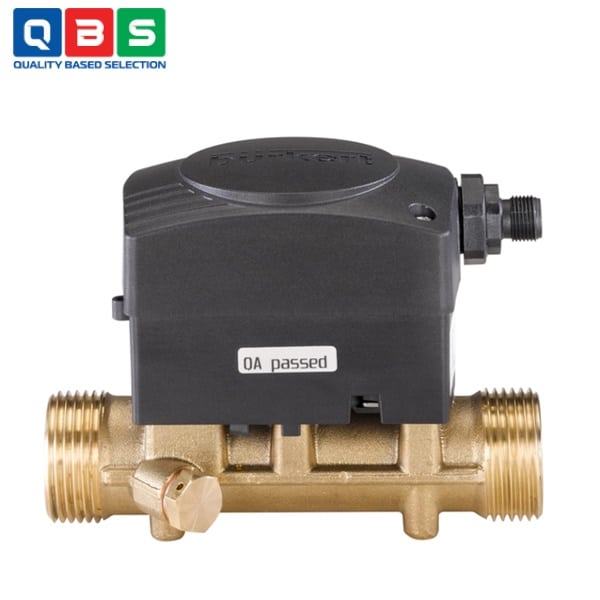

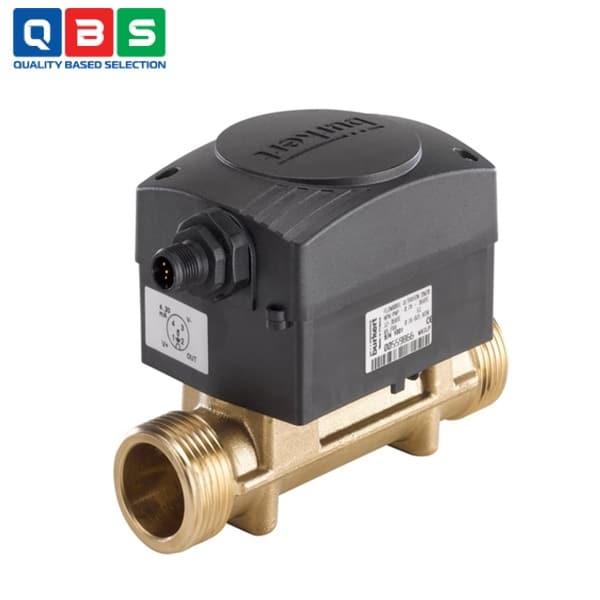

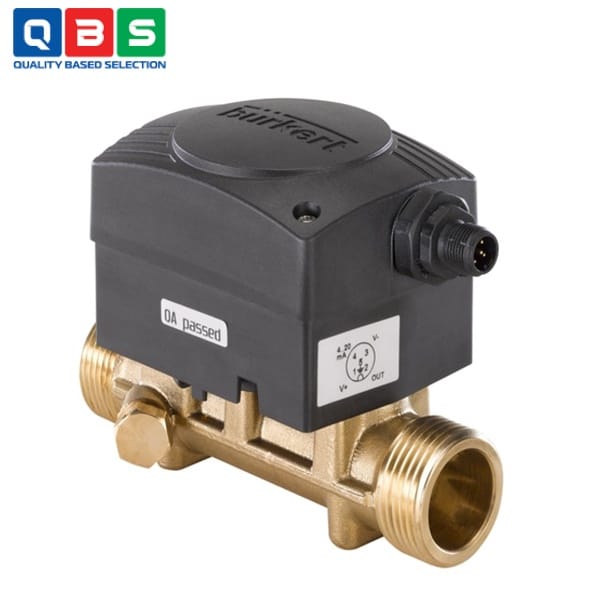

Đồng hồ đo lưu lượng nước siêu âm Type 8081 được thiết kế để đo lưu lượng nước, kể cả nước có mức độ ô nhiễm thấp. Thiết bị bao gồm bộ phát và một phụ kiện bằng đồng thau với ống đo tích hợp. Sản phẩm có năm biến thể: QN 0,6 DN 15, QN 1,5 DN 15, QN 2,5 DN 20, QN 3,5 DN 25, QN 6,0 DN 25, bao phủ các dải lưu lượng tương ứng từ 0,06 đến 20 l/phút (lưu lượng danh nghĩa: 0,6 m³/h, tức là 10 l/phút), 0,1 đến 50 l/phút (1,5 m³/h, tức là 25 l/phút), 0,16 đến 82 l/phút (2,5 m³/h, tức là 41 l/phút), 0,6 đến 116 l/phút (3,5 m³/h, tức là 58 l/phút) và 1 đến 200 l/phút (6,0 m³/h, tức là 100 l/phút). Mỗi biến thể được trang bị một đầu ra xung hoặc một đầu ra xung và một đầu ra dòng điện 4…20 mA.
Ứng dụng của Đồng hồ đo lưu lượng nước siêu âm Type 8081
-
- Ngành công nghiệp sản xuất: Đo lưu lượng nước làm mát máy móc, khuôn, động cơ, giám sát nước cấp cho dây chuyền sản xuất.
- Ngành HVAC – Cơ điện lạnh: Đo lưu lượng nước lạnh / nước nóng trong hệ HVAC, giám sát nước cho chiller, AHU, FCU.
- Ngành xử lý nước: Đo lưu lượng nước sạch đầu vào – đầu ra, giám sát nước trong hệ RO, lọc, tuần hoàn.
- Ngành thực phẩm & đồ uống: Đo nước sạch cho pha trộn, rửa, CIP, giám sát lưu lượng nước trong dây chuyền chế biến.
- Ngành năng lượng & tiện ích: Đo nước giải nhiệt, nước tuần hoàn, giám sát lưu lượng nước cho thiết bị trao đổi nhiệt.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Siêu âm thời gian truyền (TOF) |
| Môi chất đo | Nước sạch, nước ít tạp chất |
| Dải đo lưu lượng | 0.06 … 200 l/min (tùy phiên bản) |
| Đường kính ống | DN 15 … DN 25 |
| Áp suất làm việc | PN 16 |
| Nhiệt độ chất lỏng | +5 … +90 °C |
| Độ chính xác | ± (0.01% FS + 2% giá trị đo) |
| Độ lặp lại | ≤ 1% |
| Nguồn cấp | 12 … 36 VDC |
| Tín hiệu ngõ ra | Xung / Xung + 4–20 mA |
| Kết nối điện | Giắc M12, 5 chân |
| Kiểu kết nối ống | Ren G hoặc NPT |
| Cấp bảo vệ | IP65 |
| Tổn thất áp suất | Rất thấp |
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ đo lưu lượng nước siêu âm Type 8081
Nguyên lý hoạt động của Đồng hồ đo lưu lượng nước siêu âm Type 8081
-
- Hoạt động theo nguyên lý siêu âm thời gian truyền (Time of Flight – TOF).
- Gồm 2 đầu phát – thu sóng siêu âm đặt đối diện trong ống đo.
- Sóng siêu âm được truyền xuôi dòng và ngược dòng nước.
- Khi có dòng chảy, thời gian truyền xuôi và ngược khác nhau.
- Độ chênh lệch thời gian này tỉ lệ với vận tốc dòng nước.
- Bộ điện tử tính toán vận tốc → quy đổi ra lưu lượng.
- Xuất tín hiệu xung hoặc 4–20 mA để giám sát/điều khiển.
- Đo không tiếp xúc cơ khí, không cánh quạt → ít mài mòn, ổn định lâu dài.
Ưu điểm nổi bật
-
- Đo không tiếp xúc cơ khí → không mài mòn.
- Độ chính xác và ổn định cao.
- Tổn thất áp suất rất nhỏ.
- Không cần đoạn ống thẳng trước/sau.
