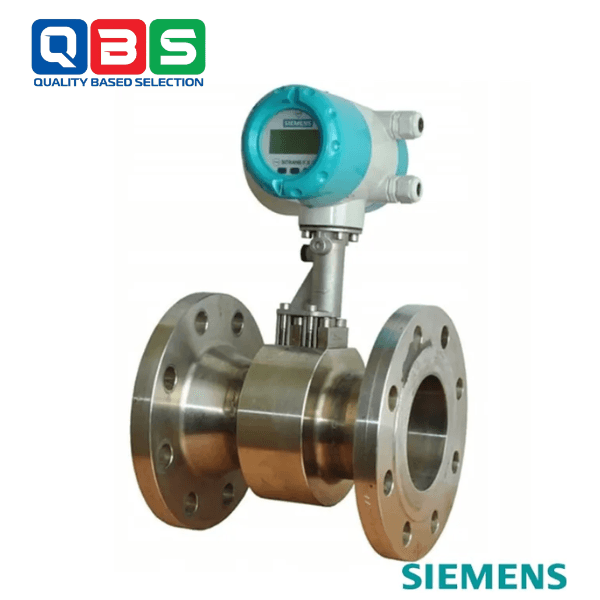

ĐỒNG HỒ ĐO LƯU LƯỢNG VORTEX
| Tên sản phẩm | Đồng hồ đo lưu lượng Vortex |
| Thương hiệu | Siemens |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
Đồng hồ đo lưu lượng Vortex của Siemens là giải pháp tiên tiến, đáng tin cậy để đo lưu lượng thể tích và khối lượng của hơi, khí và chất lỏng trong nhiều ứng dụng công nghiệp. Với thiết kế hiện đại, tích hợp cảm biến nhiệt độ và áp suất, thiết bị này không chỉ mang lại độ chính xác cao mà còn hỗ trợ tối ưu hóa hiệu suất quy trình và tiết kiệm năng lượng. Phù hợp cho các ngành công nghiệp hóa chất, năng lượng, dầu khí và các hệ thống phụ trợ, mang lại sự linh hoạt và hiệu quả vượt trội.
THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG VORTEX SITRANS FX330
| Item | Specification |
| Nominal size (Flanged) | DN15 to DN300 (½” to 12”) |
| Nominal size (Wafer/Sandwich) | DN15 to DN100 (½” to 4”) |
| Measured values | Volume flow, mass flow, corrected volume flow, density, temperature, pressure, heat energy |
| Accuracy | Steam and gases: ±1% Liquids: ±0.75% |
| Current output | 4 – 20 mA HART (loop powered) |
| Digital output | Pulse (max. 1000 Hz), frequency, status, limit switch |
| Communication | HART 7, Profibus PA, Foundation Fieldbus (in preparation) |
| Pressure rating | PN 10 – 100; Class 150 – 600 |
| Medium temperature | -40 … 240 °C (-40 … 464 °F) |
| Sensor material | Stainless steel 1.4404 (316L); Hastelloy C22 available on request |
| Transmitter housing | Die-cast aluminum |
| Enclosure protection | IP66/67 (NEMA 6) |
| Process connection | EN 1092-1; ASME B16.5 Wafer design (including centering rings) |
| Remote transmitter | Connection cable up to 50 m (164 ft); remote version in preparation |
| Temperature sensor | Integrated standard |
| Pressure sensor | Optional integrated pressure sensor with or without isolation valve |
| Display & keypad | High-resolution graphical display with 4 operating keys (alternative magnetic pen) |
| Explosion protection | ATEX, IECEx, QPS certifications for Ex ia, Ex d, Ex nA, Ex tb (detailed per group) |
| Safety Integrity Level (SIL) | SIL2 according to IEC 61508 |
| Typical applications | Chemical, power, and oil & gas industries |
ỨNG DỤNG THỰC TẾ
SITRANS FX330 được thiết kế để đáp ứng nhu cầu đo lường chính xác trong các ngành công nghiệp đòi hỏi hiệu suất cao. Thiết bị này lý tưởng cho các ứng dụng sau:
- Ngành hóa chất: Đo lưu lượng các hóa chất thô, dung môi và các chất lỏng ăn mòn, đảm bảo độ chính xác và an toàn trong môi trường khắc nghiệt.
- Ngành năng lượng: Giám sát lưu lượng hơi bão hòa, hơi quá nhiệt và khí nén trong các nhà máy nhiệt điện hoặc hệ thống năng lượng tái tạo.
- Ngành dầu khí: Đo lường lưu lượng dầu thô, khí tự nhiên hoặc các sản phẩm phụ, hỗ trợ tối ưu hóa quy trình khai thác và vận chuyển.
- Hệ thống phụ trợ: Sử dụng trong các hệ thống cung cấp nước, khí nén hoặc hơi nước trong các nhà máy sản xuất.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH
Việc lắp đặt và vận hành SITRANS FX330 được thiết kế để đơn giản và hiệu quả, phù hợp với nhiều điều kiện công nghiệp:
Lựa chọn vị trí lắp đặt:
- Đảm bảo đường ống thẳng phía trước và sau đồng hồ (thường là 15D trước và 5D sau, với D là đường kính danh định của ống) để tránh nhiễu loạn dòng chảy.
- Tránh lắp đặt gần các nguồn rung động mạnh hoặc nơi có nhiệt độ/áp suất vượt quá thông số định mức.
Lắp đặt thiết bị:
- Đối với phiên bản mặt bích: Kết nối trực tiếp với hệ thống đường ống theo tiêu chuẩn EN 1092-1 hoặc ASME B16.5.
- Đối với phiên bản sandwich: Sử dụng vòng định tâm đi kèm để cố định thiết bị giữa hai mặt bích.
- Đảm bảo cảm biến được căn chỉnh chính xác với hướng dòng chảy (được chỉ định trên thân thiết bị).
Kết nối điện:
- Kết nối nguồn điện và tín hiệu đầu ra (4-20 mA HART hoặc giao tiếp số) theo sơ đồ đấu dây trong tài liệu hướng dẫn.
- Nếu sử dụng bộ truyền tín hiệu từ xa, đảm bảo cáp kết nối không vượt quá 50m.
Cấu hình và vận hành:
- Sử dụng màn hình đồ họa và bàn phím tích hợp (hoặc bút nam châm) để cấu hình các thông số như đơn vị đo, phạm vi đo lường và giao thức truyền thông.
- Kiểm tra các thông số áp suất, nhiệt độ và lưu lượng trước khi đưa vào vận hành chính thức.
Bảo trì:
- Kiểm tra định kỳ cảm biến và kết nối để đảm bảo không có rò rỉ hoặc hư hỏng.
- Sử dụng phần mềm HART để chẩn đoán và cập nhật trạng thái thiết bị.
CẤU TẠO
Đồng hồ đo lưu lượng Vortex SITRANS FX330 được thiết kế với cấu trúc bền bỉ và thông minh, bao gồm các thành phần chính sau:
- Cảm biến lưu lượng Vortex: Sử dụng nguyên lý dòng xoáy (vortex) để đo lưu lượng chính xác, với thân cảm biến làm từ thép không gỉ 1.4404 (316L) hoặc Hastelloy C22 (tùy chọn), đảm bảo khả năng chống ăn mòn và chịu được điều kiện khắc nghiệt.
- Cảm biến nhiệt độ tích hợp: Được lắp đặt tiêu chuẩn trong thân thiết bị. Giúp đo nhiệt độ trung bình trực tiếp, hỗ trợ tính toán năng lượng nhiệt và lưu lượng khối lượng.
- Cảm biến áp suất (tùy chọn): Có thể tích hợp với van cách ly, cho phép đo áp suất trực tiếp trong dòng chảy, tăng độ chính xác khi đo các lưu chất như hơi hoặc khí.
- Bộ truyền tín hiệu: Được đặt trong vỏ nhôm đúc với cấp bảo vệ IP66/67. Đảm bảo hoạt động ổn định trong môi trường bụi bẩn hoặc ẩm ướt. Hỗ trợ các giao thức truyền thông như HART 7, Profibus PA và Foundation Fieldbus.
- Màn hình hiển thị: Màn hình đồ họa độ phân giải cao, đi kèm 4 phím điều khiển hoặc bút nam châm, giúp cấu hình và giám sát dễ dàng.
- Kết nối cơ khí: Hỗ trợ cả thiết kế mặt bích (EN 1092-1, ASME B16.5) và sandwich (wafer) với vòng định tâm, phù hợp với nhiều loại đường ống.
- Cáp kết nối từ xa (tùy chọn): Cho phép bộ truyền tín hiệu được lắp đặt cách xa cảm biến lên đến 50m. Phù hợp với các ứng dụng cần bố trí linh hoạt.
- Cấu trúc tích hợp này giúp SITRANS FX330 trở thành một thiết bị đo lường toàn diện. Giảm thiểu sự phụ thuộc vào các thiết bị bổ sung và tối ưu hóa không gian lắp đặt.
ƯU ĐIỂM VÀ NHƯỢC ĐIỂM
Ưu điểm:
- Độ bền cao: Cấu trúc thép không gỉ 1.4404 (316L) hoặc Hastelloy C22 (tùy chọn) chống ăn mòn, chịu được áp suất và nhiệt độ khắc nghiệt.
- An toàn vượt trội: Được chứng nhận SIL2 theo IEC 61508, phù hợp cho các khu vực nguy hiểm với các phê duyệt Ex toàn diện.
- Tích hợp thông minh: Tích hợp cảm biến nhiệt độ và áp suất. Giảm nhu cầu sử dụng thiết bị bổ sung, tiết kiệm không gian và chi phí lắp đặt.
- Quản lý dữ liệu hiệu quả: Hỗ trợ trao đổi thiết bị điện tử mà không làm mất dữ liệu hiệu chuẩn hoặc cấu hình.
- Tối ưu hóa năng lượng: Tính toán nhiệt tổng và nhiệt ròng. Hỗ trợ quản lý năng lượng hiệu quả hơn.
- Linh hoạt: Có sẵn cả phiên bản mặt bích và sandwich. Phù hợp với nhiều loại đường ống và ứng dụng.
Nhược điểm:
- Chi phí ban đầu cao: So với các thiết bị đo lưu lượng đơn giản hơn. SITRANS FX330 có thể yêu cầu đầu tư lớn hơn do tính năng tích hợp và độ chính xác cao.
- Yêu cầu lắp đặt chính xác: Cần đảm bảo điều kiện đường ống và căn chỉnh đúng để đạt độ chính xác tối ưu. Có thể phức tạp trong một số hệ thống cũ.
- Hạn chế về khoảng cách truyền tín hiệu: Phiên bản từ xa giới hạn cáp kết nối ở 50m, có thể không phù hợp cho các hệ thống lớn hơn.
