Đồng hồ nhiệt độ tiếp điểm điện Wise T720
| Tên sản phẩm | Đồng hồ nhiệt độ tiếp điểm điện Wise |
| Model | T720 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ nhiệt độ tiếp điểm điện Wise T720 |
Mô tả
Đồng hồ nhiệt độ tiếp điểm điện Wise T720 kiểu tiếp xúc được lắp đặt với tiếp điểm điện được điều khiển bằng kim chỉ. Nó cung cấp chức năng đóng hoặc mở mạch điện bằng điểm đặt thủ công. Loại này thích hợp sử dụng khi cần tín hiệu (báo động âm thanh hoặc hình ảnh) để điều khiển điện trở hoặc bất kỳ ứng dụng nào khác có rơle và tiếp điểm phụ trợ.
Ứng dụng của Đồng hồ nhiệt độ tiếp điểm điện Wise T720
-
- Lò hơi (boiler) & hệ thống gia nhiệt: Báo động/cắt burner khi quá nhiệt, bảo vệ ống lò, tránh nổ.
- Hệ thống làm lạnh/kho lạnh: Báo động khi nhiệt độ tủ/kho tăng cao hoặc giảm quá thấp.
- Dầu khí & hóa chất: Giám sát nhiệt độ bồn chứa dầu FO, dầu diesel, hóa chất dễ đông đặc hoặc dễ bay hơi.
- Thực phẩm & đồ uống: Pasteur hóa, tiệt trùng, lên men giữ nhiệt độ trong khoảng an toàn+báo động lệch.
- Máy móc công nghiệp: Nhiệt độ dầu bôi trơn máy nén, máy bơm, hộp số báo động khi quá nóng/quá lạnh.
- HVAC công nghiệp & nhà xưởng: Giám sát nhiệt độ không khí, nước làm mát kích hoạt quạt, bơm, heater phụ.
- Hệ thống ống dẫn & bồn áp lực: Ngăn ngừa nhiệt độ bất thường gây hỏng lớp cách nhiệt hoặc áp suất tăng.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Đường kính mặt | 100 mm |
| Độ chính xác | ±2.0% full scale (tùy chọn ±1.0%) |
| Hệ thống đo | Organic gas: 0 ~ 200 °C |
| Inert gas: -200 ~ 700 °C (SAMA class III B) | |
| Vật liệu vỏ & nắp | Nhôm sơn đen |
| Kính | Acrylic |
| Mặt số | Nhôm trắng, vạch đen |
| Kim chỉ | Nhôm sơn đen |
| Capillary | 316SS, Ø 1.6/0.2 mm |
| Stem (que đo) | 316SS hoặc 316L SS, Ø 8.0 / 10.0 / 12.0 mm |
| Kết nối process | 3/8″, 1/2″, 3/4″ PT / NPT / PF (có tùy chọn movable thread, compression fitting) |
| Vị trí lắp | Bottom (mặt dưới) hoặc Lower back (mặt sau dưới) |
| Tiếp điểm điện (Contacts) | Tối đa 2 bộ/gauge |
| Max voltage: 250 V AC | |
| Contact rating: AC 220 V / 0.25 A | |
| DC 100 V / 0.5 A | |
| Phạm vi đo (scale ranges) | Từ -50 ~ 50 °C đến 0 ~ 700 °C |

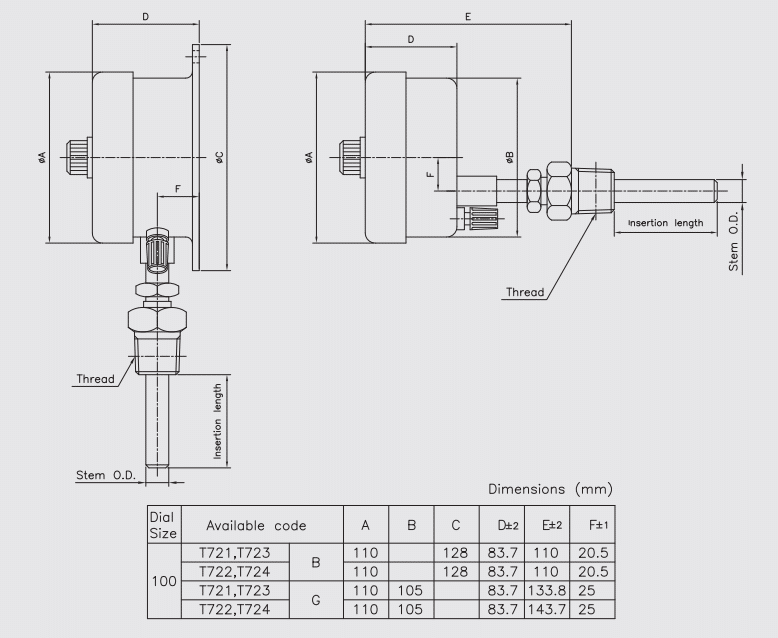

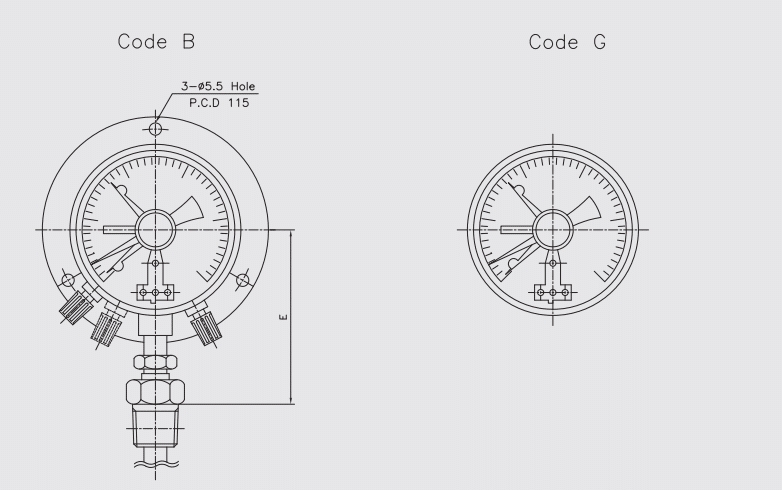

Kích thước của đồng hồ
Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ nhiệt độ tiếp điểm điện Wise T720
Nguyên lý hoạt động của Đồng hồ nhiệt độ tiếp điểm điện Wise T720
-
- Phần cảm biến nhiệt:
- Bulb (đầu dò) + capillary (ống mao dẫn) + Bourdon tube (ống đo áp) được nối liền, kín khí.
- Toàn bộ hệ thống nạp đầy khí trơ (inert gas, thường là helium hoặc nitrogen) hoặc organic gas tùy range.
- Khi nhiệt độ thay đổi:
- Nhiệt độ tăng → khí giãn nở → áp suất tăng (theo định luật khí lý tưởng ở thể tích không đổi).
- Áp suất đẩy Bourdon tube bung ra → chuyển động cơ học qua cơ cấu bánh răng → làm kim chỉ quay trên mặt số.
- Tiếp điểm điện (electrical contact):
- Kim chỉ có gắn tiếp điểm di động (pointer actuated).
- Người dùng đặt thủ công điểm setpoint (vị trí tiếp điểm cố định, thường có 1–2 tiếp điểm: High, Low, hoặc HH).
- Khi kim chỉ chạm tiếp điểm setpoint → mạch điện mở hoặc đóng (thường là microswitch cơ học).
- Tín hiệu điện (max 220V AC 0.25A / 100V DC 0.5A) dùng kích hoạt báo động (còi, đèn), rơle trung gian, hoặc điều khiển ON/OFF đơn giản (cắt burner, bật heater…).
- Phần cảm biến nhiệt:
Tính năng đặc biệt
-
- Tiếp điểm điện cơ học (electrical contact) – kim chỉ trực tiếp đóng/mở mạch điện khi đạt setpoint.
- Báo động + điều khiển On/Off tự động (High/Low/High-High) – kích hoạt còi, đèn, relay, PLC.
- Phạm vi rộng: -200 ~ +700 °C (inert gas), 0 ~ 200 °C (organic gas).
- Vỏ nhôm đen bền, kính acrylic, stem 316SS/316L chống ăn mòn.
