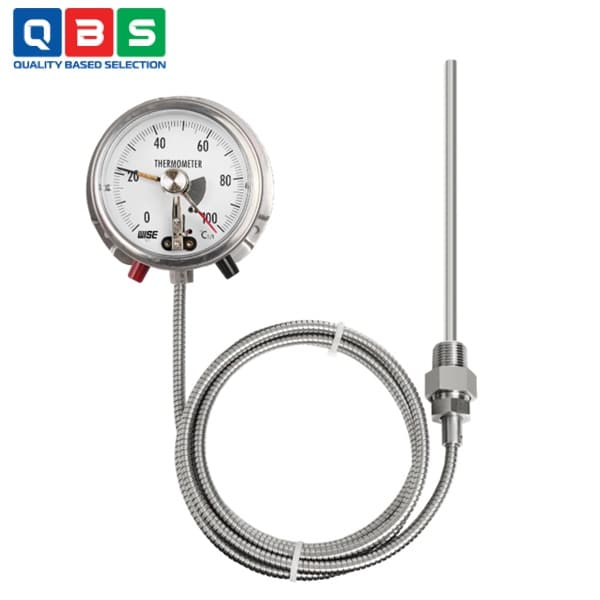

Đồng hồ nhiệt độ tiếp điểm điện Wise T760
| Tên sản phẩm | Đồng hồ nhiệt độ tiếp điểm điện Wise |
| Model | T760 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Đồng hồ nhiệt độ tiếp điểm điện Wise T760 |
Mô tả
Đồng hồ nhiệt độ tiếp điểm điện Wise T760 kiểu tiếp xúc được lắp đặt với tiếp điểm điện được điều khiển bằng kim chỉ. Nó cung cấp chức năng đóng hoặc mở mạch điện bằng điểm đặt thủ công. Loại này thích hợp sử dụng khi cần tín hiệu (báo động âm thanh hoặc hình ảnh) để điều khiển điện trở hoặc bất kỳ ứng dụng nào khác có rơle và tiếp điểm phụ trợ.
Ứng dụng của Đồng hồ nhiệt độ tiếp điểm điện Wise T760
-
- Báo động nhiệt độ cao/thấp trong quy trình công nghiệp: Kích hoạt đèn báo hoặc còi hú khi nhiệt độ vượt ngưỡng.
- Bảo vệ quá nhiệt: Tắt máy bơm, van, động cơ, máy nén hoặc thiết bị khi nhiệt độ cao nguy hiểm (qua relay).
- Giám sát nhiệt độ bồn chứa, tank, silo hóa chất/dầu: Báo động low/high để tránh đông đặc hoặc quá nhiệt.
- Hệ thống nồi hơi (boiler), đường ống hơi và khí: Báo động high temperature, tích hợp shutdown an toàn.
- Hệ thống làm lạnh, tủ đông, HVAC/refrigeration: Báo động low temperature để bảo vệ hàng hóa.
- Ngành dầu khí, hóa chất, lọc dầu: Đo từ xa ở vị trí nguy hiểm hoặc xa, kích hoạt alarm hoặc điều khiển.
- Nhà máy điện, turbine, máy phát: Giám sát nhiệt độ thiết bị quan trọng, báo động early warning.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị / Chi tiết |
| Đường kính mặt | 100 mm |
| Độ chính xác | ±2.0% full scale (tùy chọn ±1.0%) |
| Phạm vi đo | -200 ~ 700 °C (hệ thống khí – SAMA class IIIB) |
| Loại tiếp điểm điện | Kích hoạt bởi kim chỉ thị, max 2 sets |
| Điện áp / Dòng định mức | AC 250 V max, AC 220 V / 0.25 A; DC 100 V / 0.5 A |
| Vật liệu vỏ / Nắp | 304SS |
| Capillary | Ống mao dẫn 1.6/0.2 mm 316SS, bọc giáp 7.5/5.5 mm 304SS, dài 2–10 m (hoặc tùy chọn) |
| Stem (thân đo) | Ø 8.0 / 10.0 / 12.0 mm, 316SS hoặc 316L SS |
| Kết nối process | 3/8″, 1/2″, 3/4″ PT / NPT / PF (có tùy chọn compression fitting hoặc movable thread) |
| Kính | Acrylic |
| Mặt số | Nhôm trắng, vạch đen |
| Kim chỉ thị | Đồng thau phủ đen |
| Loại báo động | T761: High; T762: High/Low; T763: Low; T764: High/Hi-High |
| Lắp đặt | Bottom / Lower back (surface / flush, center / lower mounting) |
| Phụ kiện tùy chọn | Thermowell, độ chính xác ±1.0% |

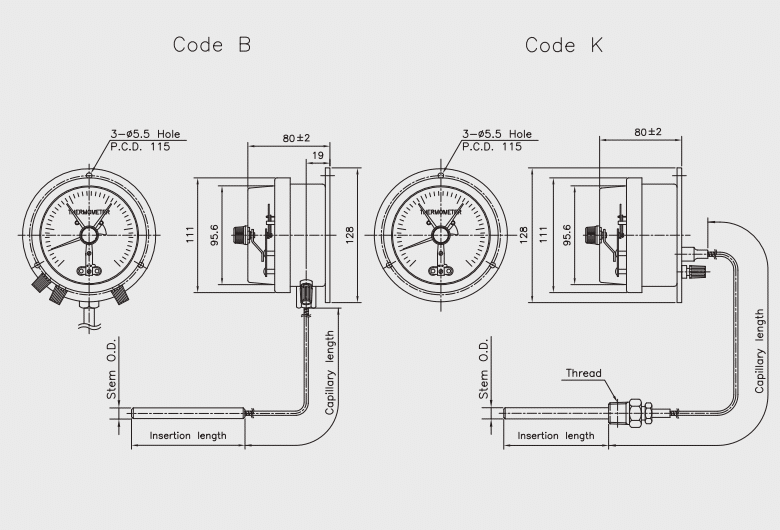

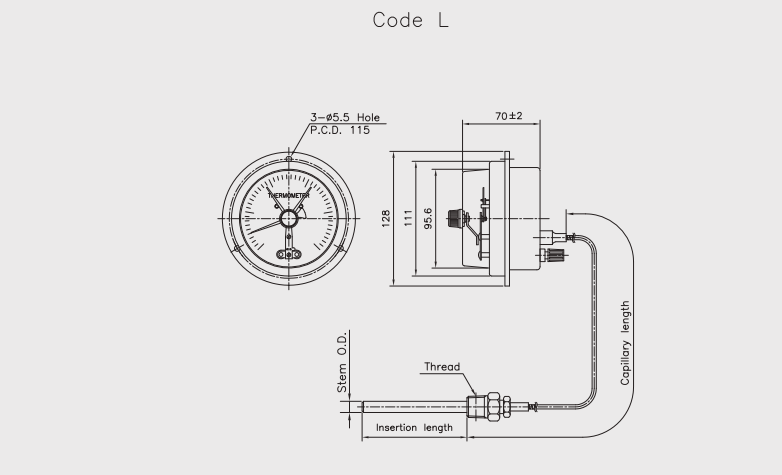

Kích thước của đồng hồ


Tham khảo Catalog chi tiết ở đây: Catalog Đồng hồ nhiệt độ tiếp điểm điện Wise T760
Nguyên lý hoạt động của Đồng hồ nhiệt độ tiếp điểm điện Wise T760
Hoạt động dựa trên nguyên lý giãn nở khí (gas expansion) trong hệ thống kín (SAMA class IIIB):
-
- Phần cảm biến (stem/bulb) chứa khí trơ (thường là nitơ hoặc khí trơ khác) ở áp suất cao, nối với mặt đồng hồ qua capillary (ống mao dẫn bọc thép không gỉ dài 2-10m hoặc hơn).
- Khi nhiệt độ tăng → khí trong bulb giãn nở → áp suất tăng (quá trình đẳng tích – isochoric, áp suất tỷ lệ thuận với nhiệt độ theo định luật khí lý tưởng).
- Áp suất truyền qua capillary đến ống Bourdon (C-shaped tube) bên trong mặt đồng hồ → ống Bourdon uốn cong → chuyển động cơ học làm kim chỉ thị quay trên mặt số, hiển thị nhiệt độ.
- Tiếp điểm điện (electrical contact): Kim chỉ thị gắn cơ cấu tiếp điểm (microswitch hoặc contact points) → khi kim chạm setpoint (điều chỉnh thủ công bằng núm đỏ/đen), tiếp điểm đóng/mở mạch điện (max 2 sets, 250V AC, 0.25A), kích hoạt báo động (còi/đèn), relay hoặc điều khiển (on/off) như tắt máy, mở van.
Tính năng đặc biệt
-
- Đo nhiệt độ từ xa (remote reading) qua capillary dài 2-10m (hoặc tùy chọn).
- Tiếp điểm điện (electrical contact) kích hoạt bởi kim chỉ thị: mở/đóng mạch khi đạt setpoint thủ công.
- Các loại alarm: High (T761), High/Low (T762), Low (T763), High/Hi-High (T764) → báo động âm thanh/hình ảnh hoặc điều khiển relay.
- Hệ thống khí nén (gas-filled, SAMA class IIIB): phạm vi rộng -200 ~ 700°C, không cần nguồn điện cho đo.
