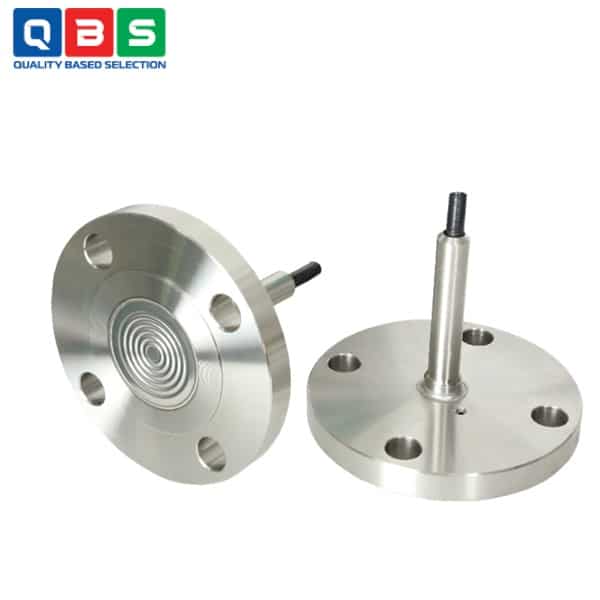

Gioăng màng Wise P790
| Tên sản phẩm | Gioăng màng Wise |
| Model | P790 |
| Thương hiệu | WISE |
| Xuất xứ | Hàn Quốc |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Gioăng màng Wise P790 |
Mô tả
Gioăng màng Wise P790 thích hợp cho các điều kiện mà môi chất trong quá trình có thể gây ăn mòn các bộ phận kết nối của thiết bị và phần tử cảm biến áp suất, môi chất chứa các hạt rắn lơ lửng, có độ nhớt cao và có thể bị tắc nghẽn. Nó cũng thích hợp cho các trường hợp môi chất có thể đóng băng hoặc đông đặc các bộ phận bên trong của thiết bị và khi cần phải xả môi chất ra khỏi hệ thống để ngăn ngừa ô nhiễm.
Ứng dụng của Gioăng màng Wise P790
-
- Đo áp suất trong môi chất ăn mòn: Bảo vệ đồng hồ/ transmitter khỏi hóa chất ăn mòn mạnh (axit, bazơ, dung môi…).
- Đo áp suất môi chất có hạt rắn lơ lửng: Phù hợp cho bùn, slurry, chất lỏng có cặn, tránh làm hỏng phần tử đo.
- Đo áp suất chất lỏng có độ nhớt cao: Dùng cho dầu nặng, nhựa, keo, polymer… nơi môi chất khó chảy.
- Ứng dụng trong môi chất dễ đông đặc hoặc kết tinh: Ngăn môi chất xâm nhập và làm kẹt cơ cấu đo khi nhiệt độ thay đổi.
- Hệ thống cần vệ sinh/flush thường xuyên (CIP/SIP): Phù hợp cho quy trình cần xả rửa để tránh nhiễm bẩn chéo.
- Ngành hóa chất & hóa dầu: Đo áp suất trong bồn, đường ống, reactor có điều kiện làm việc khắc nghiệt.
- Ngành thực phẩm & đồ uống: Đo áp suất môi chất sệt, dễ bám dính, yêu cầu vệ sinh cao.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số |
| Model | P790 Series (P791, P792) |
| Loại đo | Áp suất (Gauge) / Chênh áp (Differential) |
| Chức năng | Diaphragm seal cho đồng hồ & transmitter áp suất |
| Vật liệu màng ngăn | SS 316L, Hastelloy C-276, Titanium, Tantalum, Monel |
| Vật liệu mặt bích trên | SS 304 / 316, Titanium, Monel |
| Chất lỏng điền đầy | Silicone oil (tiêu chuẩn), tùy chọn loại khác |
| Kiểu kết nối quá trình | Ren PT, PF, NPT / Mặt bích |
| Tiêu chuẩn mặt bích | ANSI (ASME), JIS, DIN, tiêu chuẩn khác |
| Kiểu lắp | Trực tiếp hoặc qua ống mao dẫn |
| Ống mao dẫn (tùy chọn) | Ø3.0 mm – SS316L |
| Dải nhiệt độ môi trường | -20 ~ 65 °C |
| Ảnh hưởng nhiệt độ | ±0.5 % FS / 10 °C |
| Môi chất phù hợp | Ăn mòn, nhớt, có cặn, dễ đông đặc |
| Tùy chọn đặc biệt | PTFE lining/coating (giới hạn áp suất) |

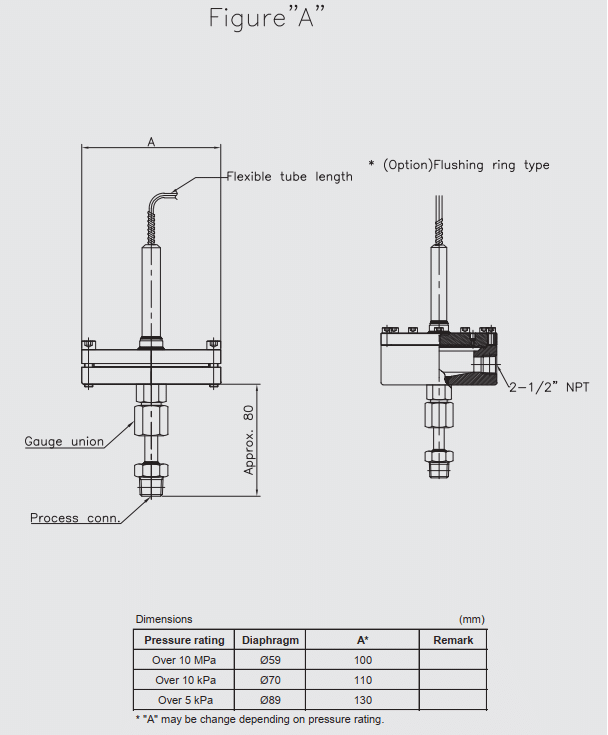

Kích thước của đồng hồ

Tham khảo Catalog chi tiết ở đây: Catalog Gioăng màng Wise P790
Nguyên lý hoạt động của Gioăng màng Wise P790
-
- Cách ly môi chất quá trình: Môi chất tác động trực tiếp lên màng ngăn (diaphragm), không tiếp xúc với đồng hồ/ transmitter.
- Biến áp suất thành chuyển động màng: Áp suất làm màng ngăn đàn hồi biến dạng tương ứng với mức áp suất.
- Truyền áp suất qua chất lỏng điền đầy: Chuyển động của màng được truyền qua chất lỏng (thường là dầu silicone) bên trong diaphragm seal.
- Dẫn áp suất đến thiết bị đo: Áp suất được truyền đến phần tử cảm biến của đồng hồ hoặc transmitter qua ống mao dẫn hoặc kết nối trực tiếp.
- Thiết bị đo hiển thị giá trị áp suất: Cảm biến chuyển đổi áp suất nhận được thành giá trị hiển thị hoặc tín hiệu đo.
Tính năng đặc biệt
-
- Cách ly hoàn toàn môi chất khỏi thiết bị đo, tăng độ bền và độ an toàn.
- Chịu được môi chất ăn mòn, nhớt, có cặn, dễ đông đặc hoặc kết tinh.
- Đa dạng vật liệu màng ngăn (316L, Hastelloy C-276, Titanium, Tantalum, Monel…) phù hợp nhiều môi trường.
- Nhiều kiểu kết nối & mặt bích (ren, ANSI, JIS, DIN…), dễ lắp đặt.
