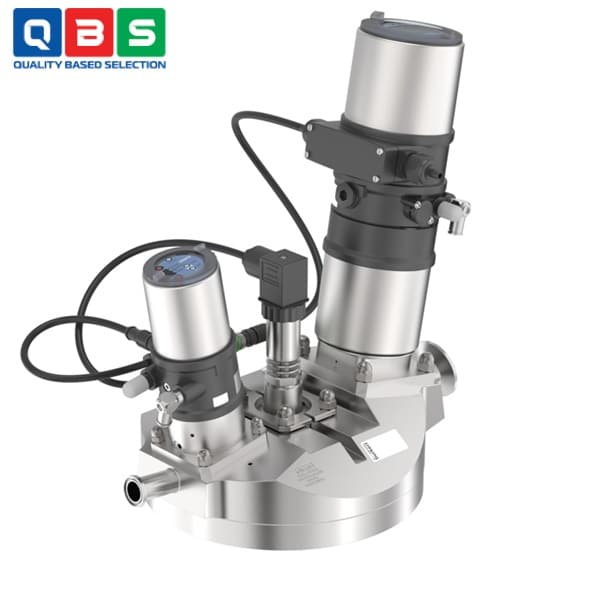

Hệ thống điều khiển áp suất Type 8880
| Tên sản phẩm | Hệ thống điều khiển áp suất |
| Model | 8880 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Hệ thống điều khiển áp suất Type 8880 |
Mô tả
Hệ thống điều khiển áp suất Type 8880 cho thùng chứa rất lý tưởng để duy trì áp suất xác định trong các thùng chứa không khí, nitơ hoặc các loại khí khác nhằm bảo vệ sản phẩm trong các quy trình khép kín và đặc biệt là trong các ứng dụng vệ sinh. Ví dụ ứng dụng: Súc khí (làm trơ bằng khí), kiểm soát quá trình lên men, vận chuyển các môi trường đặc biệt (chiết rót theo thời gian và áp suất, thùng chứa đệm) và nhiều hơn nữa. Hai van điều khiển hoạt động kết hợp với một bộ truyền áp suất trong một vòng điều khiển kín. Mục tiêu là duy trì áp suất không đổi trong các thùng chứa trong quá trình chiết rót và làm rỗng hoặc trong quá trình lên men.
Ứng dụng của Hệ thống điều khiển áp suất Type 8880
-
- Xả khí: Bơm khí trơ (như nitơ) vào bồn chứa để bảo vệ sản phẩm khỏi oxy hóa hoặc ô nhiễm.
- Kiểm soát quá trình lên men: Kiểm soát áp suất trong quy trình lên men, đảm bảo điều kiện ổn định cho vi sinh vật hoạt động.
- Vận chuyển phương tiện đặc biệt: Vận chuyển và đổ đầy các chất đặc biệt dưới áp suất thời gian, giúp kiểm soát dòng chảy chính xác.
- Quản lý vùng đệm: Sử dụng làm bồn đệm để duy trì áp suất ổn định trong hệ thống lưu trữ tạm thời.
- Duy trì áp suất không đổi trong suốt quá trình nạp và xả: Giữ áp suất không đổi trong quá trình đổ đầy hoặc làm rỗng bồn chứa, tránh biến động ảnh hưởng đến sản phẩm.
- Bảo vệ quy trình khép kín: Bảo vệ sản phẩm trong quy trình kín bằng cách duy trì áp suất khí để ngăn chặn ô nhiễm hoặc mất mát.
Thông số kỹ thuật cơ bản

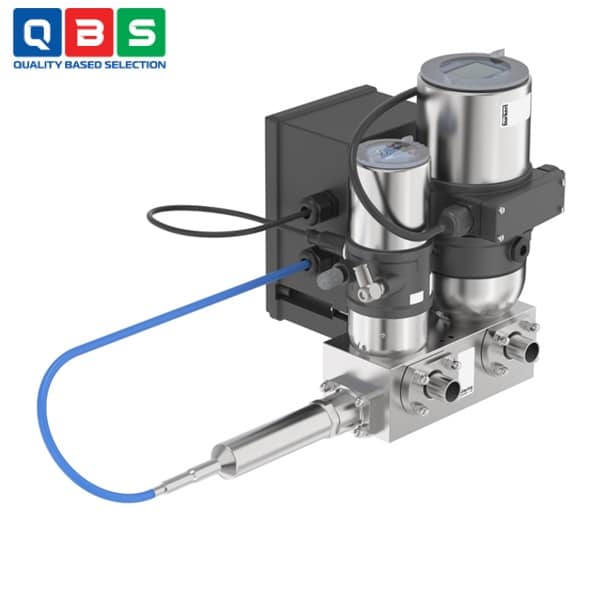

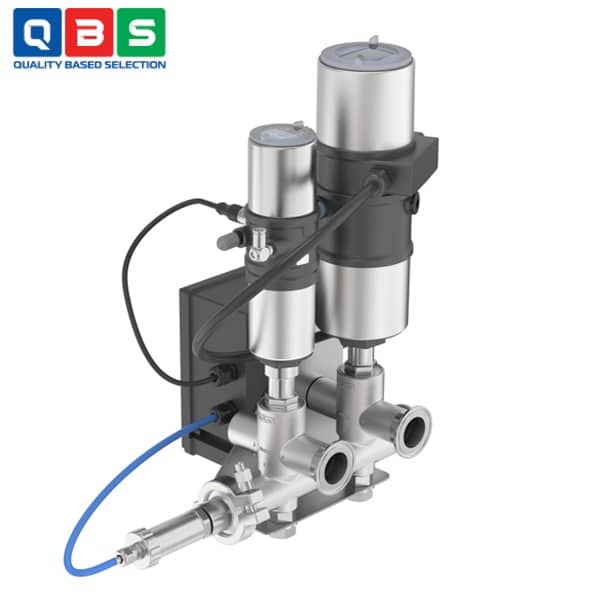

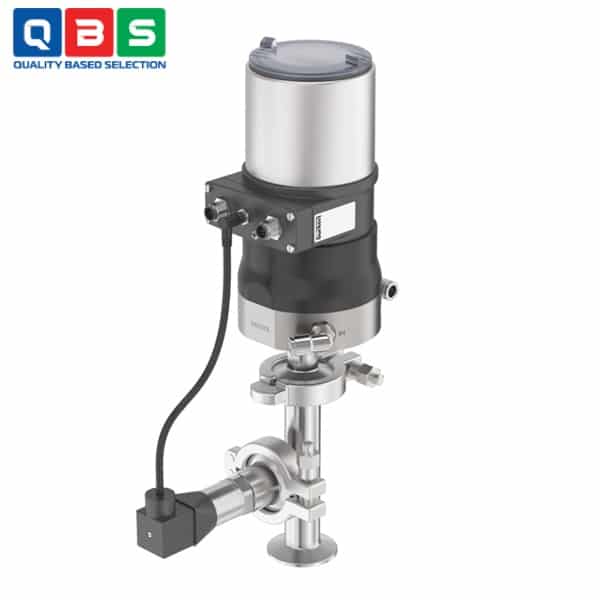

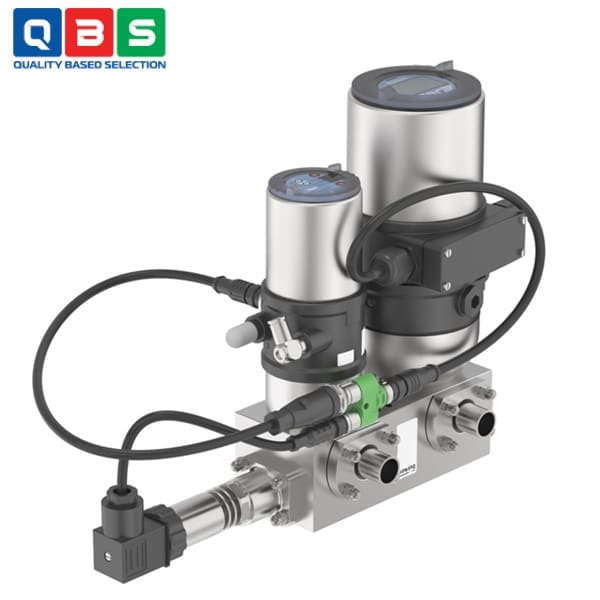

| Thông số | Block solution (PB/PT) | Welded solution (PW) | Solenoid solution (PS) |
| Áp suất vận hành | 0…6 bar(g) | 0…25 bar(g) | 0…16 bar(g) (tùy đường kính) |
| Áp suất pilot | 5.5…7 bar | 5.5…7 bar | Không cần (điện từ) |
| Nhiệt độ môi trường | -20…+70 °C (có tùy chọn khử trùng hơi) | -10…+100 °C (có tùy chọn khử trùng) | 0…+50 °C (+90 °C ngắn hạn cho CIP) |
| Môi trường vận hành | Không khí, nitơ, CO₂ và khí trung tính | Không khí, nitơ, CO₂ và khí trung tính | Không khí, nitơ, CO₂ và khí trung tính |
| Điện áp vận hành | 24 V DC ±10% | 24 V DC ±10% | 24 V DC ±10% |
| Công suất tiêu thụ | < 10 W | < 10 W | < 15 W |
| Tín hiệu set-point | 0/4…20 mA hoặc 0…5/10 V | 0/4…20 mA hoặc 0…5/10 V | 0/4…20 mA hoặc 0…5/10 V |
| Tín hiệu actual value | 4…20 mA | 4…20 mA | 4…20 mA |
| Độ bảo vệ | IP65/IP67 | IP65/IP67 | IP65 |
| Nhiệt độ môi trường xung quanh | -10…+55 °C | -10…+55 °C | -10…+55 °C |
| Kết nối sản phẩm | Hàn, clamp, flange, ren (tùy chọn kích thước) | Hàn, clamp, flange, ren (tùy chọn) | Hàn, clamp, flange, ren (tùy chọn) |
| Tuân thủ vệ sinh | FDA, USP, EC 1935/2004 (tùy biến thể) | FDA, EC 1935/2004 | FDA |
Tham khảo Catalog chi tiết ở đây: Catalog Hệ thống điều khiển áp suất Type 8880
Nguyên lý hoạt động của Hệ thống điều khiển áp suất Type 8880
-
- Cảm biến áp suất (pressure transmitter) đo áp suất thực tế trong bồn và gửi tín hiệu về bộ điều khiển (actual value 4-20 mA).
- Bộ điều khiển (process controller) so sánh áp suất thực tế với giá trị đặt trước (set-point: 0/4-20 mA hoặc 0-5/10 V).
- Nếu áp suất thấp hơn set-point → mở van inlet (van nạp khí) để bơm khí vào bồn.
- Nếu áp suất cao hơn set-point → mở van exhaust/outlet (van xả) để xả khí ra ngoài.
- Hai van điều khiển (pneumatic hoặc solenoid tùy biến thể) hoạt động phối hợp, đảm bảo áp suất luôn ổn định trong quá trình đổ đầy, làm rỗng hoặc lên men.
Ưu điểm nổi bật
-
- Giải pháp tự động độc lập: Không cần hệ thống điều khiển ngoài, dễ lắp đặt và vận hành.
- Làm sạch nhanh: Thiết kế vệ sinh cao, hỗ trợ CIP/SIP hiệu quả.
- Linh hoạt cao: Phù hợp nhiều điều kiện quy trình, áp suất và môi trường khác nhau.
- Giám sát liên tục: Theo dõi áp suất thực tế thời gian thực, đảm bảo ổn định.
