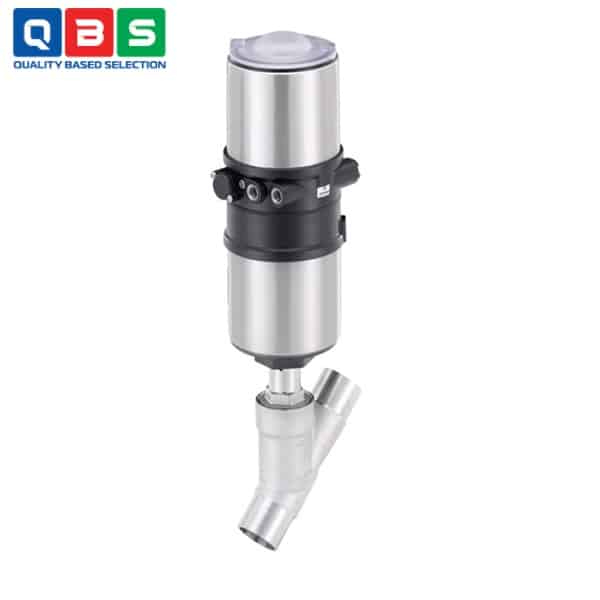

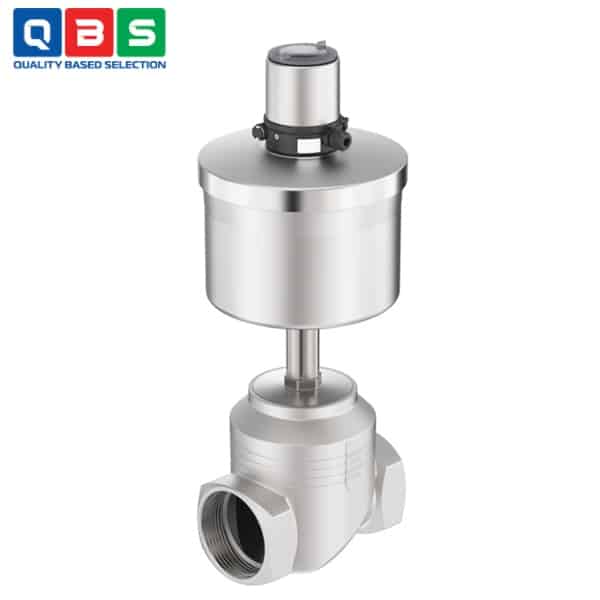

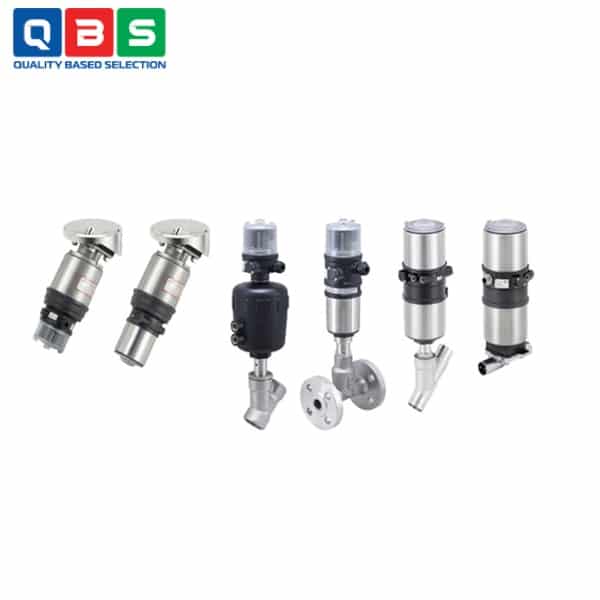

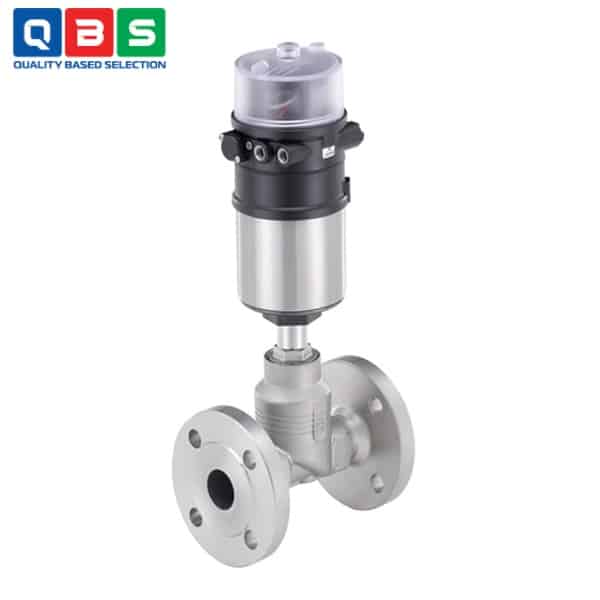

Hệ thống van đóng/mở CLASSIC Type 8801
| Tên sản phẩm | Hệ thống van đóng/mở CLASSIC |
| Model | 8801 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Hệ thống van đóng-mở CLASSIC Type 8801 |
Mô tả
Hệ thống van đóng/mở CLASSIC Type 8801 ELEMENT cho phép dễ dàng tích hợp các bộ phận tự động hóa ở tất cả các giai đoạn mở rộng: từ phản hồi vị trí điện và quang học đến điều khiển khí nén, giao diện bus trường tích hợp tùy chọn và đầu điều khiển chống cháy nổ. Hệ thống tích hợp cao bao gồm van và bộ phận tự động hóa được đặc trưng bởi thiết kế nhỏ gọn và mượt mà, các ống dẫn khí điều khiển tích hợp, cấp bảo vệ IP65/67/NEMA4X và khả năng kháng hóa chất cao.
Ứng dụng của Hệ thống van đóng/mở CLASSIC Type 8801
-
- Xử lý vệ sinh trong ngành thực phẩm: Thiết kế dễ dàng vệ sinh, vật liệu kháng hóa chất phù hợp cho quy trình sản xuất thực phẩm đòi hỏi tiêu chuẩn vệ sinh cao.
- Xử lý vệ sinh trong ngành đồ uống: Sử dụng trong môi trường cần rửa sạch thường xuyên, với bảo vệ IP65/67 để chống nước và bụi.
- Xử lý vệ sinh trong ngành dược phẩm: Áp dụng cho các quy trình đòi hỏi độ sạch cao, kháng hóa chất và tuân thủ các tiêu chuẩn an toàn nghiêm ngặt.
- Môi trường công nghiệp khắc nghiệt: Phù hợp cho các điều kiện đòi hỏi độ bền cao, tuổi thọ dài và hoạt động không cần bảo dưỡng.
- Kiểm soát dòng chảy các chất môi trường: Tương thích với nước, rượu, dầu, nhiên liệu, chất lỏng thủy lực, dung dịch muối, dung dịch kiềm, dung môi hữu cơ và hơi nước.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Đơn vị điều khiển | Control head: Type 8691/8695 (ELEMENT); Pneumatic control: Type 8690/8697 |
| Hoạt động | Khí nén (pneumatic), on/off (2/2 hoặc 3/2 way), normally closed |
| Độ bảo vệ | IP65/67, NEMA 4X |
| Chứng nhận chống nổ | ATEX Cat. 2/3 G/D (Zone 1/2/21/22), IECEx, FM Class I Div 2/Zone 2, cULus |
| Giao tiếp | AS-Interface, IO-Link (với Type 8691/8695), fieldbus option |
| Phản hồi vị trí | Điện/quang học tích hợp, cảm biến không tiếp xúc |
| Vật liệu thân van | Thép không gỉ (316L), nhựa (PA/PPS tùy loại) |
| Kháng hóa chất | Cao (kiểm tra qua Bürkert resistApp) |
| Áp suất khí điều khiển | 3-8 bar (tùy biến thể) |
| Nhiệt độ môi trường | -10°C đến +60°C (tùy loại) |
| Ưu điểm chung | Tích hợp đường khí nội bộ, lắp ráp sẵn, tuổi thọ cao, ít bảo dưỡng |
Tham khảo Catalog chi tiết ở đây: Catalog Hệ thống van đóng/mở CLASSIC Type 8801
Nguyên lý hoạt động của Hệ thống van đóng/mở CLASSIC Type 8801
-
- Điều khiển mở/đóng: Tín hiệu điện (từ PLC hoặc switch) kích hoạt van pilot điện từ (solenoid pilot valve) bên trong đầu điều khiển → thay đổi áp suất khí nén trong các đường dẫn khí tích hợp → đẩy piston actuator di chuyển, mở hoặc đóng van chính (thường là normally closed, mở khi có khí nén).
- Phản hồi vị trí (position feedback): Cảm biến không tiếp xúc (contact-free analogue sensor hoặc switch cơ/inductive) phát hiện vị trí cuối van (mở/đóng) → gửi tín hiệu điện/optical ra ngoài để giám sát.
- Tích hợp: Đường khí nén nội bộ (integrated pneumatic ducts), tự động Teach-In để nhận diện vị trí van, độ bảo vệ cao (IP65/67), phù hợp tự động hóa phân tán mà không cần tủ điều khiển trung tâm.
Ưu điểm nổi bật
-
- Thiết kế tích hợp cao: Van và đầu điều khiển kết hợp liền khối, đường khí nén nội bộ, gọn nhẹ, thẩm mỹ.
- Độ bền & đáng tin cậy cao: Dòng CLASSIC/ELEMENT robust, tuổi thọ dài, hoạt động không cần bảo dưỡng thường xuyên.
- Bảo vệ môi trường khắc nghiệt: IP65/67, NEMA 4X, kháng hóa chất tốt (hỗ trợ resistApp kiểm tra tương thích).
- An toàn khu vực nguy hiểm: Chứng nhận chống nổ ATEX, IECEx, FM, cULus (Zone 1/2/21/22, Div 2).
