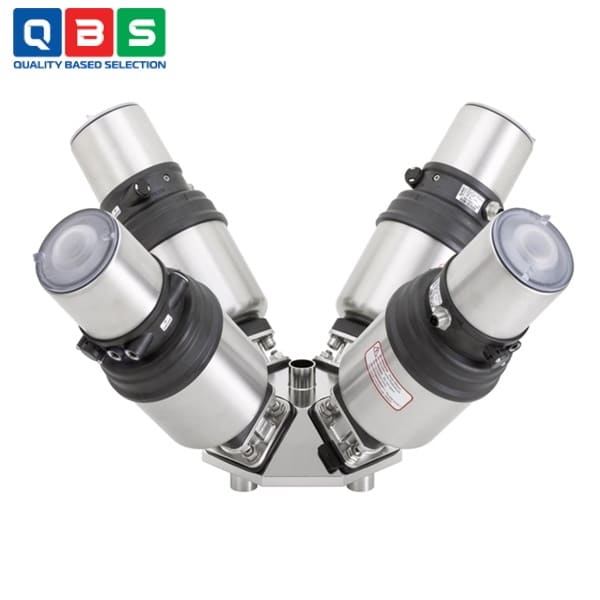

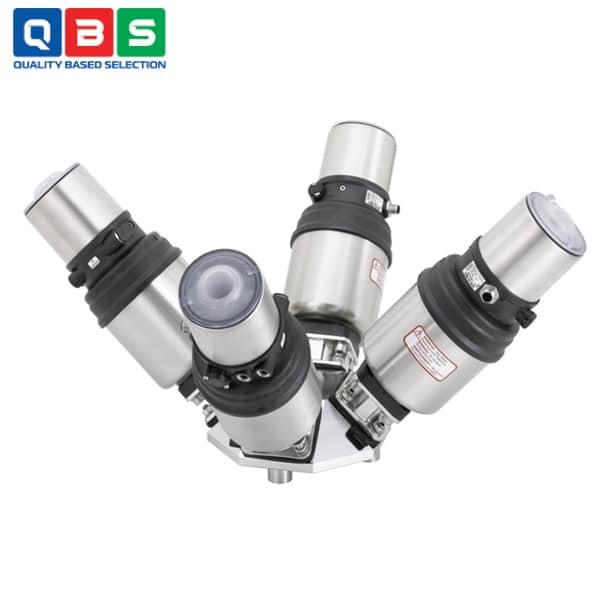

Khối van đa chức năng Type 2034
| Tên sản phẩm | Khối van đa chức năng |
| Model | 2034 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Khối van đa chức năng Type 2034 |
Mô tả
Khối van đa chức năng Type 2034 này cho phép tạo ra gần như vô số sự kết hợp giữa van và quy trình. Hệ thống van đa chiều đạt được thiết kế cực kỳ nhỏ gọn, tiết kiệm không gian và là một giải pháp thay thế cho các tổ hợp hàn trước đây. Các cấu hình không thể sản xuất bằng phương pháp hàn cũng có thể được tạo ra. Thân van được làm bằng vật liệu đặc và có sẵn trong tất cả các vật liệu và chất lượng bề mặt tiêu chuẩn công nghiệp. Bằng cách sử dụng các khối van màng đa chiều, số lượng mối hàn được giảm thiểu, công sức và tài liệu trong quá trình thẩm định được giảm thiểu và cuối cùng là có thể tuân thủ quy tắc 2D hoặc quy tắc 3D. Các thiết kế với không gian chết nhỏ nhất và khả năng thoát nước tối ưu mong muốn đều có thể thực hiện được. Tất cả các hệ thống van đa chiều có thể được kết hợp với các khái niệm về bộ truyền động và tự động hóa đã được chứng minh của Bürkert.
Ứng dụng của Khối van đa chức năng Type 2034
-
- Hệ thống đường ống vệ sinh: Dùng trong các quy trình yêu cầu vệ sinh cao, ít điểm chết, dễ làm sạch và xả triệt để.
- Ngành dược phẩm & công nghệ sinh học: Điều khiển và phân phối môi chất trong các quy trình vô trùng (CIP/SIP).
- Ngành thực phẩm & đồ uống: Phân phối, trộn, chuyển hướng chất lỏng (sữa, bia, nước giải khát, siro…).
- Hệ thống phân phối và điều hướng môi chất: Chia dòng, gom dòng hoặc chuyển hướng dòng chảy trong một khối van duy nhất.
- Hệ thống tự động hóa quy trình: Kết hợp với bộ truyền động và đầu điều khiển Bürkert (ELEMENT).
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số tóm tắt |
| Loại sản phẩm | Khối van đa chức năng (Multifunction valve block) |
| Nguyên lý van | Van màng (Diaphragm valve) |
| Kích thước danh nghĩa (DN) | DN 06 … DN 100 (⅛” … 4″) |
| Vật liệu thân khối | Thép không gỉ 1.4435 / 316L (DIN EN, ASTM, ASME BPE) |
| Vật liệu màng | EPDM, PTFE/EPDM, Advanced PTFE/EPDM, GYLON®/EPDM |
| Chất lượng bề mặt trong | Đánh bóng điện Ra ≤ 0,38 µm hoặc cơ khí Ra ≤ 0,5 µm |
| Kiểu kết nối | Hàn (DIN, ISO, ASME BPE), Clamp DIN 32676 |
| Bộ truyền động | Khí nén ELEMENT, CLASSIC, INOX, Robolux, tay quay |
| Áp suất điều khiển khí | Khoảng 4 … 10 bar (tùy actuator & cấu hình) |
| Áp suất làm việc tối đa | Lên đến ~10 bar (tùy DN và vật liệu màng) |
| Nhiệt độ môi chất | -10 … +143 °C (có thể tiệt trùng hơi nước) |
| Môi chất sử dụng | Khí và chất lỏng trung tính, tinh khiết, vô trùng, ăn mòn |
| Tự động hóa | Tích hợp đầu điều khiển, positioner Bürkert ELEMENT |
| Tiêu chuẩn & chứng nhận | FDA, USP Class VI, EC 1935/2004, TA Luft |
| Đặc tính nổi bật | Ít dead space, thiết kế vệ sinh, cấu hình linh hoạt |
Tham khảo Catalog chi tiết ở đây: Catalog Khối van đa chức năng Type 2034
Nguyên lý hoạt động của Khối van đa chức năng Type 2034
-
- Khối van Type 2034 là khối thân tích hợp nhiều van màng (diaphragm valve) trong một body duy nhất.
- Khí nén điều khiển tác động lên bộ truyền động → làm màng van nâng lên hoặc ép xuống.
- Khi màng van mở: môi chất chảy qua các kênh bên trong khối van theo cấu hình đã thiết kế.
- Khi màng van đóng: màng ép kín lên bề mặt ghế van → ngăn dòng chảy hoàn toàn, đảm bảo kín và vệ sinh.
- Nhiều van trong cùng khối phối hợp đóng/mở → thực hiện các chức năng như chia dòng, gom dòng, chuyển hướng, cô lập dòng.
- Thiết kế đường dẫn bên trong tối ưu dòng chảy, giảm dead space, giúp xả sạch và phù hợp CIP/SIP.
- Có thể tích hợp đầu điều khiển và tự động hóa (ELEMENT) để vận hành hoàn toàn tự động.
Ưu điểm nổi bật
-
- Thiết kế cực kỳ nhỏ gọn → tiết kiệm không gian lắp đặt.
- Giảm tối đa điểm chết (dead space) → vệ sinh tốt, xả sạch hoàn toàn.
- Thay thế cụm ống hàn phức tạp → giảm số mối hàn.
- Giảm thời gian và chi phí thẩm định (validation).
