Khớp nối giãn nở HELS là sản phẩm khớp giãn nở cao cấp đến từ Thổ Nhỉ Kỳ. Tại thị trường Việt Nam , khớp giãn nỡ HLS 90 DBF là model được tin dùng nhiều nhất. Công ty TNHH Kỹ Thuật VDIC là đơn vị nhập khẩu và phân phối các sản phẩm của HELS. Chúng tôi luôn có hàng sẵn kho số lượng lớn để phục vụ quý khách khi có nhu cầu.
Cùng tìm hiểu về khớp nối giãn nở nối bích HELS .
Ứng dụng của khớp nối giãn nở HELS
Cũng như các loại khớp giãn nở khác , khớp nối giãn nở HELS được ứng dụng rất nhiều trong thực tế như :
- Ứng dụng trong các đường ống chịu nhiệt cao như nhà máy nhiệt điện, thủy điện.
- Dùng trong các nhà máy lọc dầu, các giàn khoan khai thác dầu
- Các hệ thống máy bơm công nghiệp , máy nén khí
- Hệ thống cấp , thoát nước, điều hòa không khí
- Đặc biệt được sử dụng rất nhiều cho lò hơi , nồi hơi
- Các nhà máy thực phẩm , chiết rót …
Thông số kỷ thuật cơ bản
| BELLOW | AISI 304/321 |
| INNER AND OUTER PIPE | St37,2 |
| FLANGE | St37,2 |
| CONNECTION | FLOATING FLANGE x FIXED FLANGE |
| PRESSURE | PN16 |
| TEMPERATURE | -80/+427OC |

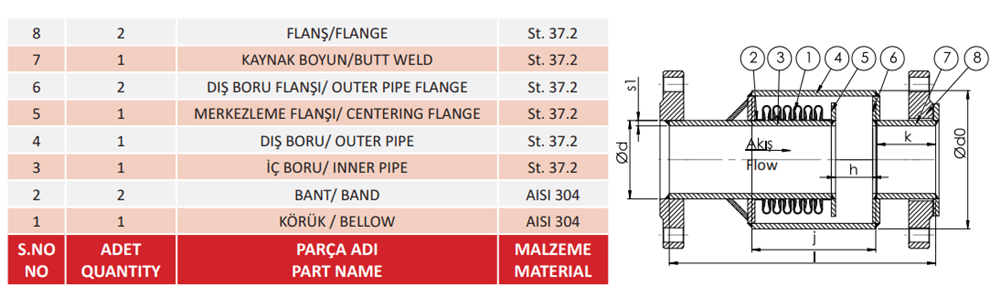

Bản vẽ và vật liệu
Bảng kích thước
| HLS – 30 DBF Design pressure : PN16 Axial Movement : -20mm + 10 mm | HLS – 60 DBF Design pressure : PN16 Axial Movement : -40mm + 20 mm | HLS – 90 DBF Design pressure : PN16 Axial Movement : -70mm + 20 mm | |||||||||||||||
| Size | Ød | Ød0 | h | k | j | s1 | L | h | k | j | s1 | L | h | k | j | s1 | L |
| DN 25 | 38 | 76,1 | 30 | 80 | 180 | 2,6 | 340 | 50 | 80 | 300 | 2,6 | 470 | 80 | 80 | 300 | 2,6 | 500 |
| DN 32 | 42,4 | 76,1 | 30 | 80 | 180 | 2,6 | 340 | 50 | 80 | 300 | 2,6 | 470 | 80 | 80 | 300 | 2,6 | 500 |
| DN 40 | 48,3 | 76,1 | 30 | 80 | 200 | 2,6 | 360 | 50 | 80 | 310 | 2,6 | 480 | 80 | 80 | 310 | 2,6 | 510 |
| DN 50 | 60,3 | 101 | 30 | 80 | 190 | 2,9 | 350 | 50 | 80 | 290 | 2,6 | 460 | 80 | 80 | 290 | 2,9 | 490 |
| DN 65 | 76,1 | 114,3 | 30 | 80 | 190 | 2,9 | 350 | 50 | 80 | 280 | 2,9 | 450 | 80 | 80 | 280 | 2,9 | 480 |
| DN 80 | 88,3 | 139,7 | 30 | 80 | 190 | 3,2 | 350 | 50 | 80 | 280 | 3,2 | 450 | 80 | 80 | 280 | 3,3 | 480 |
| DN 100 | 114,3 | 168,3 | 30 | 80 | 200 | 3,6 | 360 | 50 | 80 | 290 | 3,6 | 460 | 80 | 80 | 290 | 3,6 | 490 |
| DN 125 | 139,7 | 219,1 | 30 | 80 | 180 | 4 | 360 | 50 | 80 | 290 | 4 | 470 | 80 | 80 | 290 | 4 | 500 |
| DN 150 | 168,3 | 245 | 30 | 80 | 210 | 4,5 | 380 | 50 | 80 | 310 | 4,5 | 490 | 80 | 80 | 310 | 4,5 | 520 |
| DN 200 | 219,1 | 323,9 | 30 | 80 | 200 | 6,3 | 400 | 50 | 80 | 300 | 6,3 | 510 | 80 | 100 | 300 | 6,3 | 540 |
| DN 250 | 273 | 355,6 | 30 | 80 | 210 | 6,3 | 420 | 50 | 80 | 300 | 6,3 | 520 | 80 | 100 | 300 | 6,3 | 550 |
| DN 300 | 323,9 | 406,4 | 30 | 80 | 230 | 7,1 | 440 | 50 | 80 | 330 | 7,1 | 550 | 80 | 100 | 330 | 7,1 | 580 |
Trên đây là những thông tin cơ bản về sản phẩm , để biết thêm quý khách vui lòng xem catalog sản phẩm ở trên . Liên hệ mua khớp nối giãn nở HELS : 0939 487 487
