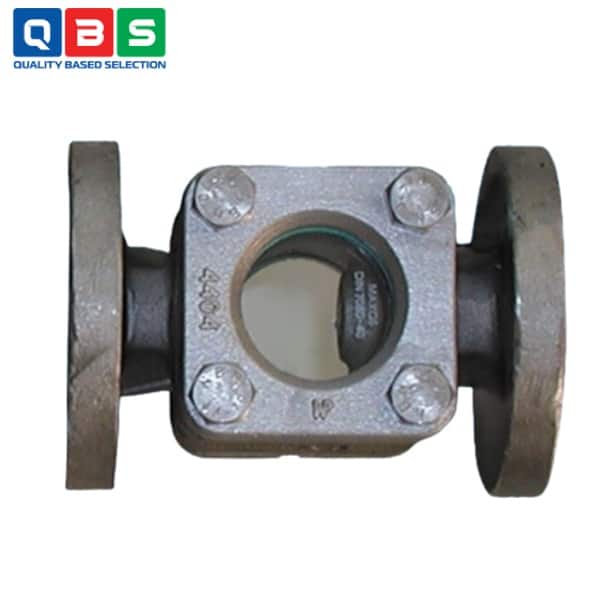

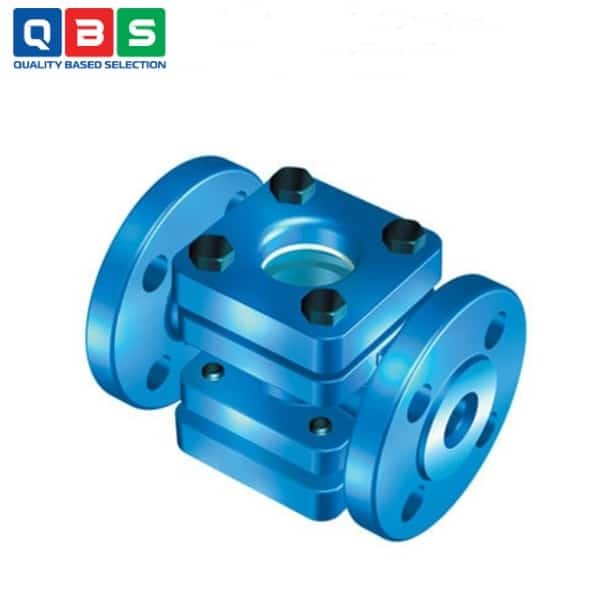

Kính quan sát dòng chảy đôi ARI-CONA 660
| Tên sản phẩm | Kính quan sát dòng chảy đôi ARI |
| Model | ARI-CONA 660 |
| Thương hiệu | ARI |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Kính quan sát dòng chảy đôi ARI-CONA 660 |
Mô tả
Kính quan sát dòng chảy đôi ARI-CONA 660 là kính quan sát dòng chảy đôi (double window sight glasses), được thiết kế để cung cấp khả năng quan sát trực quan dòng chảy trong hệ thống đường ống, đặc biệt trong các hệ thống hơi nước và chất lỏng. Nó giúp giám sát hoạt động hệ thống, phát hiện vấn đề như tắc nghẽn hoặc rò rỉ, và có thể lắp đặt ở bất kỳ vị trí nào. Thiết kế chắc chắn, chống chịu búa nước (water hammer proof), phù hợp cho môi trường công nghiệp với áp suất lên đến PN40 và nhiệt độ lên đến 280°C.
Ứng dụng của Kính quan sát dòng chảy đôi ARI-CONA 660
-
- Quan sát trực quan dòng chảy trong đường ống: Cung cấp chỉ báo hình ảnh về dòng chảy qua đường ống, giúp giám sát hệ thống tổng thể.
- Giám sát chức năng của bẫy hơi: Lắp đặt trước bẫy hơi để theo dõi hoạt động, phát hiện tình trạng như tích tụ ngưng tụ hoặc dòng hơi gây sôi bọt.
- Phát hiện và giám sát tình trạng hệ thống: Theo dõi các điều kiện như mức chất lỏng, dòng chảy hỗn hợp nước-hơi.
- Ứng dụng trong hệ thống hơi nước và chất lỏng: Phù hợp cho các hệ thống công nghiệp yêu cầu theo dõi dòng chảy.
- Lắp đặt linh hoạt: Có thể lắp ở bất kỳ vị trí nào, nhưng khuyến nghị lắp trước bẫy hơi khi kết nối với chúng.
Thông số kỹ thuật cơ bản
| Thông số | Chi tiết |
| Áp suất định mức | PN16 hoặc PN40 |
| Vật liệu thân | Gang xám (5.1301), Thép đúc (1.0619+N), Inox (1.4408) |
| Kích thước danh nghĩa | DN 6 → 200 (1/4″ → 8″) |
| Nhiệt độ hoạt động | Tối đa 280 °C (kính borosilicate DIN 7080) |
| Áp suất hoạt động max | PN16: 9.6–16 bar (tùy vật liệu & nhiệt độ) |
| PN40: 27.6–40 bar | |
| pH max | 9–10 (khuyến nghị) |
| Cửa sổ kính | Double window (hai mặt), borosilicate chịu nhiệt cao |
| Kết nối | Mặt bích (DIN/EN hoặc ANSI tùy chọn) |
| Ren vít (G hoặc NPT) | |
| Hàn đối đầu | |
| Lắp đặt | Bất kỳ vị trí nào (any position) |
| Thiết kế nổi bật | Chống búa nước (water hammer proof), chắc chắn, không bộ phận chuyển động |
| Ứng dụng chính | Quan sát dòng chảy, giám sát bẫy hơi (steam trap) |
Tham khảo Catalog chi tiết ở đây: Catalog Kính quan sát dòng chảy đôi ARI-CONA 660
Nguyên lý hoạt động của Kính quan sát dòng chảy đôi ARI-CONA 660
-
- Nếu bẫy hơi hoạt động bình thường → chủ yếu là ngưng tụ chảy qua, mức chất lỏng ổn định.
- Nếu bẫy hơi bị kẹt → ngưng tụ tích tụ (back pressure), khoang kính đầy chất lỏng.
- Nếu bẫy hơi rò hơi → dòng hơi mạnh, mức chất lỏng hạ thấp, xuất hiện sôi bọt mạnh (bubbling) do hỗn hợp nước-hơi.
Ưu điểm nổi bật
-
- Quan sát rõ ràng hai mặt: Nhìn xuyên suốt, dễ phát hiện dòng chảy, mức ngưng tụ, bọt hơi, tình trạng bẫy hơi.
- Lắp đặt linh hoạt mọi vị trí: Không giới hạn hướng lắp.
- Chịu búa nước tốt: Thiết kế chắc chắn, bền bỉ trong hệ thống hơi nước.
- Nhiệt độ cao, áp suất cao (PN16/PN40): Phù hợp môi trường công nghiệp khắc nghiệt.
