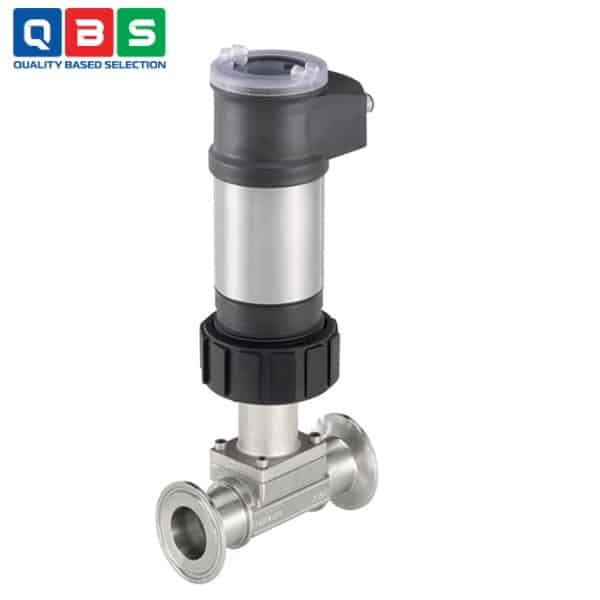

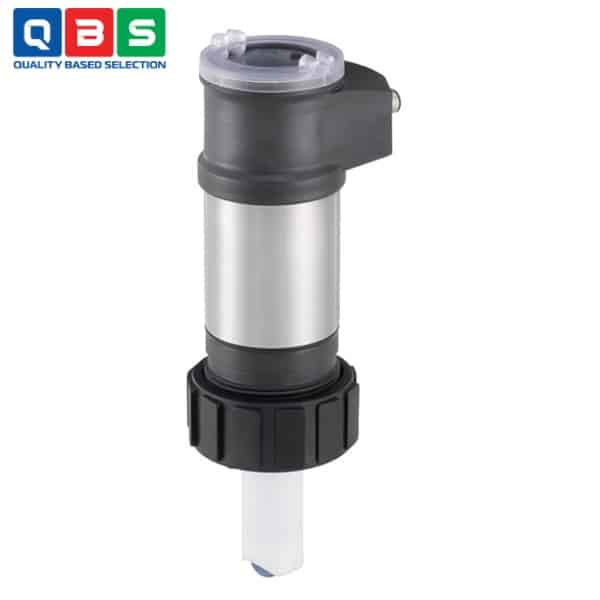

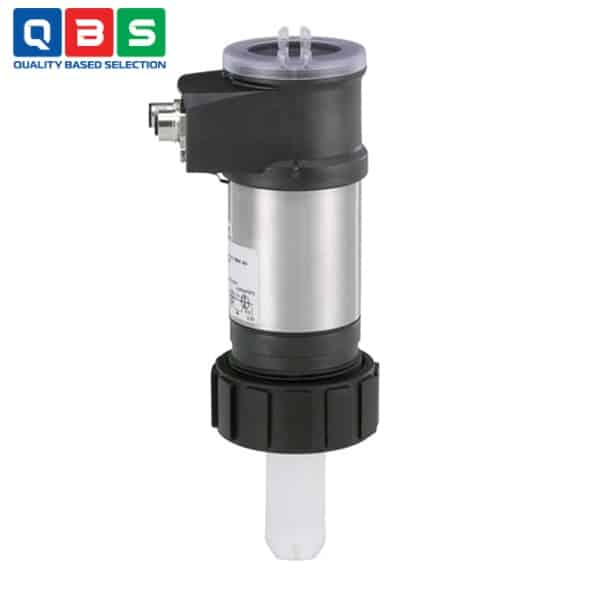

Lưu lượng kế cánh quạt dạng chèn Type 8026
| Tên sản phẩm | Lưu lượng kế cánh quạt dạng chèn |
| Model | 8026 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Lưu lượng kế cánh quạt dạng chèn Type 8026 |
Mô tả
Lưu lượng kế cánh quạt dạng chèn Type 8026 được thiết kế đặc biệt để đo lưu lượng chất lỏng không chứa hạt trong nhiều ứng dụng khác nhau như xử lý nước, giám sát nước thải, chế biến hóa chất, v.v. Hệ thống lắp đặt độc quyền của Bürkert cho phép lắp đặt thiết bị đơn giản vào đường ống từ DN 20 đến DN 400. Thiết bị có sẵn với 2 đầu ra có thể cấu hình (1 đầu ra transistor (NPN) và 1 đầu ra dòng điện 4 mA đến 20 mA, 2 dây), hoặc với 3 đầu ra có thể cấu hình (2 đầu ra transistor (NPN/PNP) và 1 đầu ra dòng điện 4 mA đến 20 mA, 2 dây), hoặc với 4 đầu ra có thể cấu hình (2 đầu ra transistor (NPN/PNP) và hai đầu ra dòng điện 4 mA đến 20 mA, 3 dây). Thiết bị chuyển đổi tín hiệu đo, hiển thị các giá trị khác nhau bằng các đơn vị khác nhau (nếu mô-đun hiển thị/cấu hình được lắp đặt) và tính toán các tín hiệu đầu ra được truyền qua một hoặc hai đầu nối M12.
Ứng dụng của Lưu lượng kế cánh quạt dạng chèn Type 8026
-
- Đo lưu lượng nước đầu vào/đầu ra của trạm xử lý nước.
- Giám sát lưu lượng từng nhánh ống trong hệ thống phân phối nước.
- Kiểm soát lưu lượng nước tuần hoàn giải nhiệt cho máy móc, chiller.
- Đo lưu lượng hóa chất pha loãng (axit, kiềm nồng độ thấp).
- Theo dõi lưu lượng trong bể lọc, bể lắng, bể trung gian.
- Đo và cảnh báo lưu lượng thấp/cao bất thường để bảo vệ thiết bị.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Cánh quạt (Paddle wheel) |
| Dải đường ống | DN 20 – DN 400 |
| Dải lưu lượng | 0.5 – 75.000 lít/phút |
| Vận tốc dòng chảy | 0.3 – 10 m/s |
| Môi chất đo | Chất lỏng sạch, ít cặn |
| Áp suất làm việc | Tối đa PN 10 |
| Nhiệt độ môi chất | −15 đến +100 °C (tùy vật liệu fitting) |
| Độ chính xác | ±1 % (teach-in) / ±2.5 % (tiêu chuẩn) |
| Tín hiệu ngõ ra | 4–20 mA, xung số (NPN/PNP) |
| Nguồn cấp | 12–36 VDC |
| Kiểu lắp đặt | Gắn chèn qua fitting |
| Cấp bảo vệ | IP65 / IP67 |
Tham khảo Catalog chi tiết ở đây: Catalog Lưu lượng kế cánh quạt dạng chèn Type 8026
Nguyên lý hoạt động của Lưu lượng kế cánh quạt dạng chèn Type 8026
-
- Chất lỏng chảy qua làm cánh quạt (paddle wheel) quay.
- Tốc độ quay của cánh quạt tỷ lệ với vận tốc dòng chảy.
- Nam châm trên cánh quạt tạo xung, cảm biến Hall thu tín hiệu.
- Bộ điện tử chuyển tín hiệu xung thành lưu lượng và thể tích.
- Xuất tín hiệu ra 4–20 mA hoặc xung số để giám sát/điều khiển.
Ưu điểm nổi bật
-
- Lắp đặt dạng chèn, không cần cắt ống.
- Dùng tốt cho đường ống lớn (DN20–DN400).
- Cấu tạo đơn giản, bền, dễ bảo trì.
- Có ngõ ra 4–20 mA/xung, dễ tích hợp PLC.
