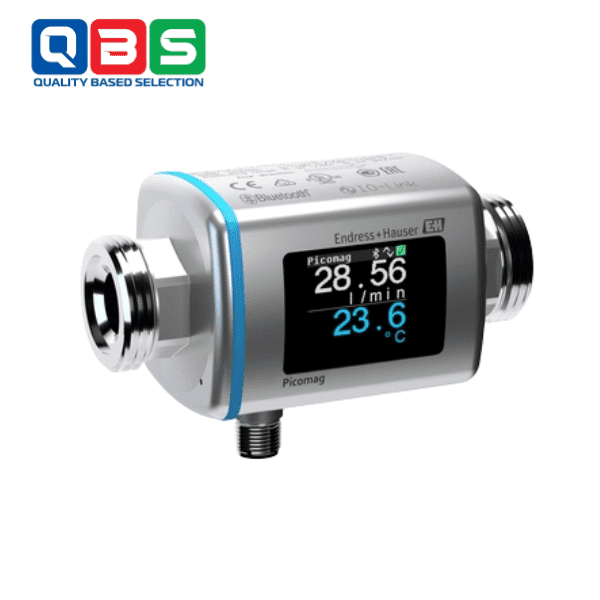

LƯU LƯỢNG KẾ ĐIỆN TỪ PICOMAG INLINE

Picomag Inline là lưu lượng kế điện từ tiết kiệm chi phí của Endress+Hauser, lý tưởng cho các ứng dụng mạch thứ cấp với chất lỏng dẫn điện trong mọi ngành công nghiệp. Với thiết kế nhỏ gọn, tích hợp IO-Link/Bluetooth SmartBlue và khả năng đo đa biến (lưu lượng, nhiệt độ, độ dẫn), thiết bị đảm bảo vận hành đơn giản, linh hoạt và giám sát quy trình hiệu quả.

THÔNG SỐ KỸ THUẬT CỦA LƯU LƯỢNG KẾ ĐIỆN TỪ PICOMAG INLINE

Item	Specification
Nominal Diameter Range	DN 15 to 50 (½” to 2″)
Wetted Materials	Electrodes: PEEK, Stainless Steel, FKM, EPDM Material: 1.4404 (316L)
Measured Variables	Volumetric flow, Temperature, Conductivity
Maximum Measuring Error	Volumetric flow: ±0.8% or ±0.1%
Measuring Range	Up to 750 L/min
Maximum Process Pressure	16 bar
Medium Temperature Range	–10 to +70 °C (+14 to +158 °F) Short-term allowable temperature (max. 1 hour): 85 °C (185 °F), repeatable after at least 4 hours
Ambient Temperature Range	–10 to +60 °C
Sensor Housing Material	1.4404 (316L), Polycarbonate
Transmitter Housing Material	1.4404 (316L), Polycarbonate
Protection Class	IP65/67
Display/Operation	Integrated display, operation via Bluetooth technology
Outputs	Current (4–20 mA) Pulse switching voltage (2–10 V)
Inputs	Status
Digital Communication	IO-Link
Power Supply	18–30 V DC
Product Safety	cULus listed
Sanitary Certificates & Approvals	Drinking water approval: NSF

ỨNG DỤNG THỰC TẾ PICOMAG INLINE

• Đo lưu lượng chất lỏng dẫn điện trong mạch thứ cấp (nước, dung dịch) ở các ngành công nghiệp.
• Kiểm soát và giám sát chất lượng quy trình trong hệ thống tiện ích.
• Phù hợp cho không gian hạn chế như ván trượt hoặc thiết bị tích hợp.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

*Lắp đặt:

• Đặt trong đường ống thẳng (5D trước, 2D sau), sử dụng kết nối vệ sinh hoặc mặt bích.
• Thiết kế nhỏ gọn, chống sốc/rung, đạt chuẩn IP65/67, phù hợp không gian hẹp.
• Kết nối nguồn (20-30VDC) và tín hiệu IO-Link/Bluetooth với cáp chống nhiễu.
• Kiểm tra cấu hình và tín hiệu qua ứng dụng SmartBlue.

*Vận hành:

• Cấu hình lưu lượng, nhiệt độ, độ dẫn qua SmartBlue trên điện thoại/máy tính bảng.
• Giám sát thời gian thực, phát hiện đường ống rỗng, màn hình TFT 1,4″ hiển thị rõ ràng.
• Bảo trì tối thiểu, kiểm tra ngoại tuyến qua SmartBlue, không cần hướng dẫn sử dụng.

ƯU ĐIỂM, NHƯỢC ĐIỂM

*Ưu điểm:

Đo đa biến (lưu lượng, nhiệt độ, độ dẫn), không phụ thuộc áp suất/độ nhớt.

Thiết kế nhỏ gọn, tiết kiệm không gian, chống sốc/rung, đạt chuẩn IP65/67.

Tích hợp IO-Link/Bluetooth SmartBlue, cấu hình dễ qua ứng dụng, cắm và chạy.

Chi phí thấp, giám sát cục bộ, không cần hướng dẫn sử dụng, bảo trì tối thiểu.

*Nhược điểm:

Chỉ đo chất lỏng dẫn điện, không phù hợp với dầu hoặc chất không dẫn điện.

Hạn chế trong các ứng dụng phức tạp hoặc lưu lượng lớn.

Yêu cầu đường ống thẳng để đảm bảo độ chính xác.

Hiệu suất có thể giảm nếu chất lỏng chứa cặn rắn lớn.
