Lưu lượng kế điện từ Type 8041
| Tên sản phẩm | Lưu lượng kế điện từ |
| Model | 8041 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Lưu lượng kế điện từ Type 8041 |
Mô tả

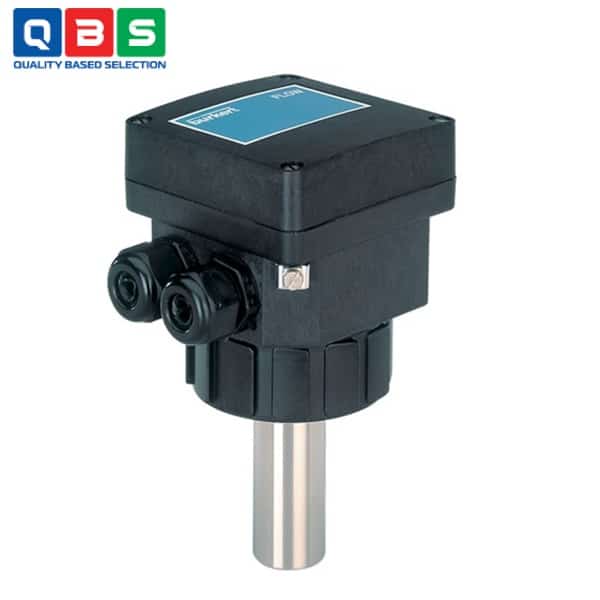

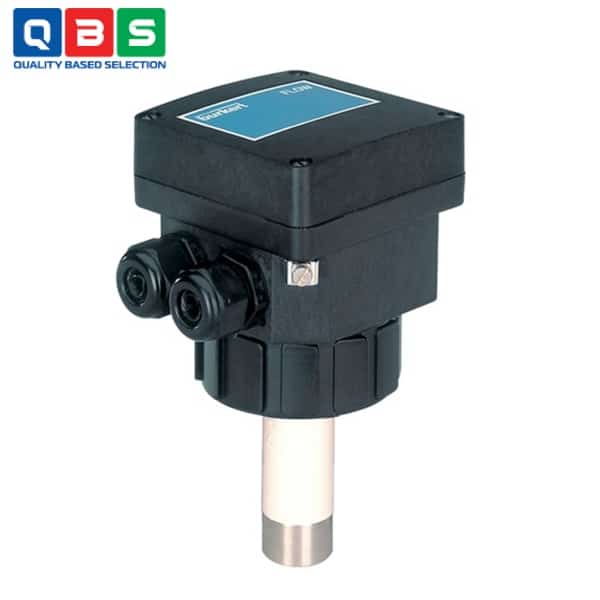

Lưu lượng kế điện từ Type 8041 bao gồm một mô-đun điện tử và một cảm biến được làm từ PVDF hoặc thép không gỉ. Nó phù hợp với các đường ống có đường kính danh nghĩa DN 06…DN 400 và chất lỏng trung tính hoặc ăn mòn có độ dẫn điện lớn hơn 20 μS/cm. Loại 8041 được trang bị đầu ra dòng điện 4…20 mA, đầu ra tần số và đầu ra rơle. Thiết bị được cấu hình bằng 5 công tắc DIP, một nút nhấn và một thanh đồ thị LED 10 đoạn. Lưu lượng kế này có sẵn với kết nối G 2″ cho cảm biến PVDF hoặc kết nối G 2″ hoặc kết nối kẹp cho cảm biến thép không gỉ, cả hai đều được thiết kế để sử dụng với phụ kiện chèn loại S020. Biến thể với cảm biến thép không gỉ dành cho các ứng dụng có áp suất cao hơn (PN 16) và nhiệt độ cao hơn (150 °C).
Ứng dụng của Lưu lượng kế điện từ Type 8041
-
- Công nghiệp thực phẩm và đồ uống: Đo lưu lượng chất lỏng trung tính hoặc ăn mòn, nhờ vật liệu đạt chuẩn FDA, tương thích CIP và chịu nhiệt cao.
- Xử lý nước và nước thải: Đo nước sạch, nước thải có độ dẫn điện >20 µS/cm trong đường ống lớn (DN06 đến DN400).
- Công nghiệp hóa chất: Đo các chất lỏng ăn mòn, nhớt ≤1000 mPa.s, áp suất đến PN16.
- Hệ thống điều khiển tự động: Kết hợp với van điều khiển, bộ truyền tín hiệu để giám sát, batching hoặc điều khiển lưu lượng 2 điểm.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị chính |
| Đường kính ống | DN06 – DN400 (G 2″) |
| DN32 – DN100 (clamp) | |
| Vận tốc đo | 0.2 – 10 m/s |
| Lưu lượng đo | 0.4 – 75.000 l/min |
| Độ dẫn điện tối thiểu | ≥ 20 µS/cm |
| Nhiệt độ chất lỏng | PVDF: 0 – 80°C |
| Inox: -15 – 150°C | |
| Áp suất tối đa | PVDF: PN10 |
| Inox: PN16 (với fitting kim loại) | |
| Độ lặp lại | ±0.25% |
| Nguồn cấp | 18-36 V DC |
| Vật liệu sensor | PVDF hoặc Inox 1.4404/316L |
| Tiêu chuẩn | FDA-compliant, CIP compatible |
| Kết nối | G 2″ hoặc Clamp (với fitting S020) |
Tham khảo Catalog chi tiết ở đây: Catalog Lưu lượng kế điện từ Type 8041
Nguyên lý hoạt động của Lưu lượng kế điện từ Type 8041
-
- Thiết bị tạo từ trường vuông góc với hướng chảy của chất lỏng dẫn điện (>20 µS/cm).
- Khi chất lỏng chảy qua từ trường, nó cắt các đường sức từ → sinh ra điện áp cảm ứng tại hai điện cực.
- Điện áp này tỷ lệ thuận với vận tốc dòng chảy (v), từ đó tính được lưu lượng thể tích (Q ∝ v × diện tích mặt cắt).
Ưu điểm nổi bật
-
- Không có bộ phận chuyển động: Độ bền cao, ít bảo dưỡng, không mòn cơ học.
- Độ chính xác cao: ±0.5% sau teach-in, lặp lại ±0.25%.
- Tương thích CIP & FDA: Phù hợp thực phẩm, đồ uống, rửa tại chỗ dễ dàng.
- Đo rộng: DN06–DN400, vận tốc 0.2–10 m/s, chất lỏng dẫn điện ≥20 µS/cm.
- Điều khiển 2 điểm & teach-in: Cấu hình linh hoạt, tích hợp hệ thống tự động dễ dàng.
