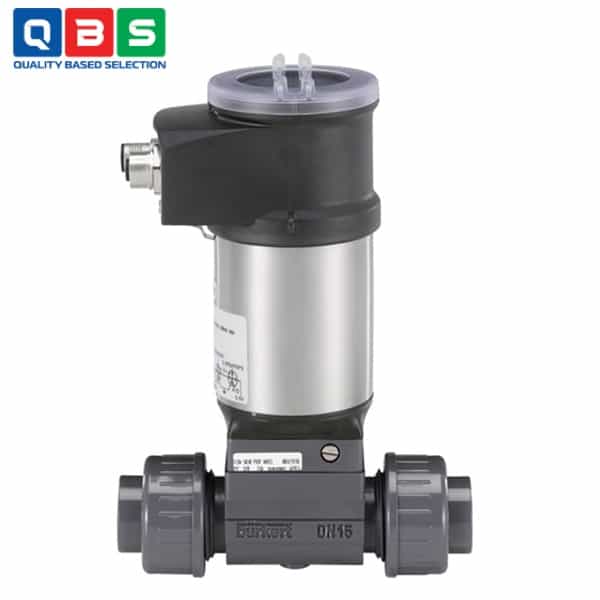

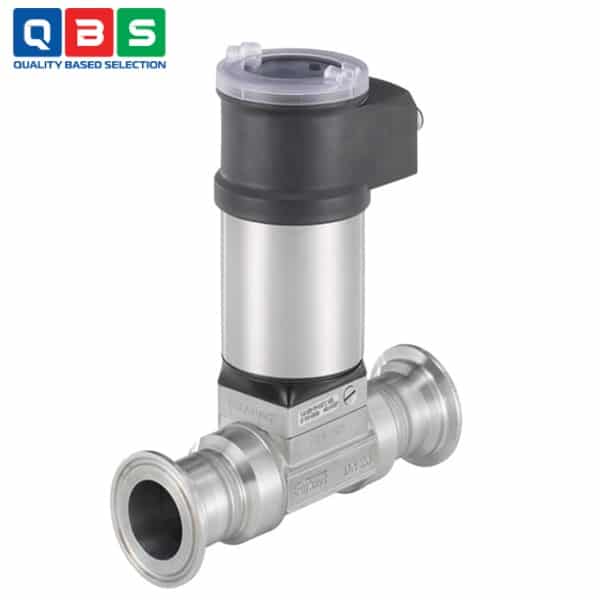

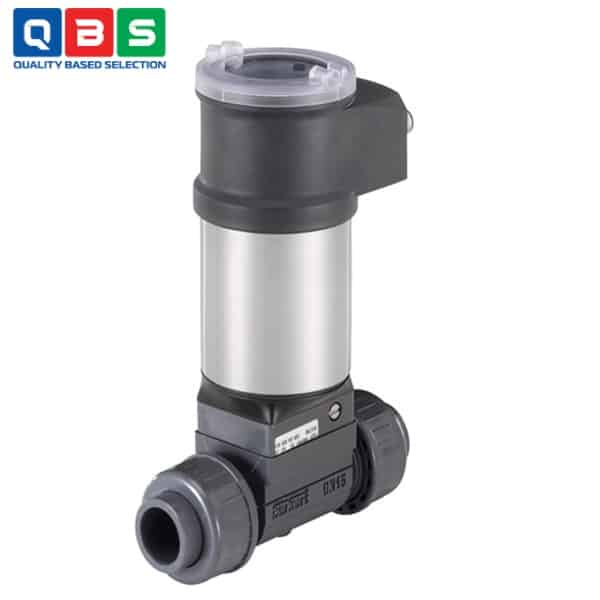

Lưu lượng kế kiểu cánh quạt Type 8036
| Tên sản phẩm | Lưu lượng kế kiểu cánh quạt |
| Model | 8036 |
| Thương hiệu | Burkert |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Lưu lượng kế kiểu cánh quạt Type 8036 |
Mô tả
Lưu lượng kế kiểu cánh quạt Type 8036 với bánh xe cánh quạt được thiết kế đặc biệt để đo lưu lượng chất lỏng không chứa hạt trong nhiều ứng dụng khác nhau như giám sát nước hoặc nước thải, xử lý hóa chất, và nhiều hơn nữa. Thiết bị bao gồm một bộ cảm biến gắn trực tiếp nhỏ gọn với bánh xe cánh quạt (Loại S030) và một bộ truyền tín hiệu (Loại SE36). Việc lắp ráp nhanh chóng và đơn giản nhờ hệ thống gắn/khóa kiểu lưỡi lê. Công nghệ “Inline Quarter-Turn” của Bürkert đảm bảo hoạt động không rò rỉ. Hệ thống lắp đặt cảm biến độc quyền của Bürkert đảm bảo việc lắp đặt thiết bị đơn giản vào tất cả các đường ống từ DN 06 đến DN 65.
Ứng dụng của Lưu lượng kế kiểu cánh quạt Type 8036
-
- Giám sát nước sạch: Đo lưu lượng nước trong hệ thống cấp nước, xử lý nước uống hoặc nước công nghiệp.
- Giám sát nước thải: Theo dõi lưu lượng nước thải trong các nhà máy xử lý nước thải hoặc hệ thống thoát nước.
- Xử lý hóa chất: Đo lưu lượng các chất lỏng hóa học không chứa hạt rắn trong quy trình sản xuất hóa chất, dược phẩm hoặc công nghiệp hóa học.
- Công nghiệp thực phẩm và đồ uống: Ứng dụng trong đo lưu lượng nước, dung dịch hoặc chất lỏng sạch.
- Hệ thống làm mát: Giám sát lưu lượng chất lỏng làm mát trong máy móc, nhà máy điện hoặc hệ thống HVAC.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Nguyên lý đo | Cánh quạt (Paddle wheel) |
| Kích thước ống | DN 06 … DN 65 |
| Dải lưu lượng | 0.5 … 1200 l/min |
| Vận tốc dòng | 0.3 … 10 m/s |
| Độ chính xác | ±1% (teach-in); ±2.5% (chuẩn K-factor) |
| Độ lặp lại | ±0.4% |
| Tuyến tính | ±0.5% FS |
| Nguồn cấp | 12…36 VDC hoặc 14…36 VDC (tùy phiên bản) |
| Ngõ ra | Transistor NPN/PNP; 4–20 mA |
| Nhiệt độ lưu chất | −15 … +100 °C (tùy vật liệu) |
| Áp suất làm việc | PN10 (nhựa); PN16 (kim loại, PN40 tùy chọn) |
| Cấp bảo vệ | IP65 / IP67 |
| Môi chất phù hợp | Chất lỏng sạch, hạt ≤1%, kích thước hạt ≤0.5 mm |
| Độ nhớt tối đa | 300 cSt |
Tham khảo Catalog chi tiết ở đây: Catalog Lưu lượng kế kiểu cánh quạt Type 8036
Nguyên lý hoạt động của Lưu lượng kế kiểu cánh quạt Type 8036
Hoạt động dựa trên nguyên lý bánh xe mái chèo (paddle wheel):
-
- Chất lỏng chảy qua đường ống làm quay bánh xe mái chèo (paddle wheel) gắn trong fitting Inline.
- Mỗi lần cánh quạt quay qua cảm biến Hall (hoặc tương tự), tạo ra một xung tín hiệu tỷ lệ với vận tốc dòng chảy.
- Bộ truyền tín hiệu (transmitter SE36) đếm số xung này, tính toán lưu lượng (flow rate) và thể tích (volume).
- Kết quả được hiển thị (nếu có module hiển thị), chuyển đổi thành tín hiệu đầu ra (4-20 mA hoặc transistor) để giám sát/điều khiển.
Ưu điểm nổi bật
-
- Độ chính xác cao: Sai số thấp (±1% khi hiệu chuẩn teach-in), độ lặp lại tốt.
- Lắp đặt nhanh, kín khít: Thiết kế Inline + khóa bayonet, công nghệ Quarter-Turn chống rò rỉ.
- Tín hiệu ngõ ra linh hoạt: Transistor (NPN/PNP) và/hoặc 4–20 mA, dễ tích hợp PLC/DCS.
- Hiển thị & cấu hình tiện lợi: Màn hình tháo rời, có đèn nền, tổng lưu lượng (totalizer).
