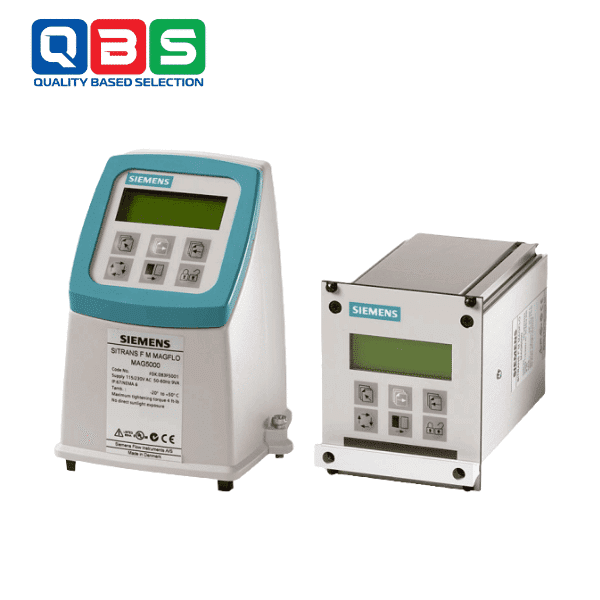

MAG 6000 – ĐỒNG HỒ ĐO LƯU LƯỢNG SIEMENS

Đồng hồ đo lưu lượng SIEMENS MAG 6000 là bộ truyền tín hiệu lưu lượng điện từ cao cấp của Siemens, được thiết kế để đáp ứng các yêu cầu khắt khe trong đo lường lưu lượng chất lỏng dẫn điện. Với độ chính xác vượt trội và tính năng chẩn đoán tiên tiến, MAG 6000 là lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và khả năng tích hợp linh hoạt.

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ĐO LƯU LƯỢNG SIEMENS MAG 6000

Category	Details
Accuracy	0.4% ± 1 mm/s
Inputs/Outputs	1 current output 1 digital output 1 relay output
Communication	HART
Display	Backlit alphanumeric display, 3 × 20 characters
Enclosure	IP67 (NEMA 4X/6) IP20 (NEMA 2)
Power Supply	12–24 V AC/DC 115–230 V AC
Ambient Temperature	–20 to +50 °C (–4 to +122 °F)
Approvals	MI-001, Danak, PTB, OIML R49 FM/CSA Class 1, Division 2
Compatible Sensors	SITRANS FM MAG 1100 (compact wafer design) SITRANS FM MAG 1100 F (food & pharmaceuticals) SITRANS FM MAG 5100 W (water applications) SITRANS FM MAG 3100 (chemicals & process industries) SITRANS FM MAG 3100 P (comprehensive product program)

ỨNG DỤNG

• Nước và nước thải: Quản lý hệ thống cấp nước, xử lý nước thải, và giám sát bùn.
• Công nghiệp hóa chất: Đo lưu lượng các chất lỏng hóa học trong sản xuất và chế biến.
• Công nghiệp thực phẩm và đồ uống: Đảm bảo đo lường chính xác trong các quy trình sản xuất thực phẩm, đặc biệt khi kết hợp với cảm biến MAG 1100 F.
• Công nghiệp năng lượng và khai khoáng: Đo lưu lượng nước làm mát, dung dịch hóa chất hoặc các chất lỏng khác trong môi trường khắc nghiệt.
• Ứng dụng phân phối nước: Hỗ trợ phát hiện rò rỉ và tối ưu hóa hệ thống cấp nước.
• Sản phẩm này có thể tích hợp với máy tính năng lượng SITRANS FUE950 để đo lường năng lượng hiệu quả.

CẤU TẠO ĐỒNG HỒ ĐO LƯU LƯỢNG SIEMENS MAG 6000

 SITRANS FM MAG 6000 là bộ truyền tín hiệu lưu lượng điện từ, kết hợp với cảm biến lưu lượng (MAG 1100, 5100 W, 3100) để đo chất lỏng dẫn điện. Dưới đây là cấu tạo chính:

Bộ truyền tính hiệu

• Vỏ bao: Polycarbonate/hợp kim nhôm, đạt chuẩn IP67 (chống nước, bụi) hoặc IP20.
• Màn hình: LCD chiếu sáng, 3 dòng 20 ký tự, hỗ trợ đa ngôn ngữ.
• Bộ vi xử lý: Xử lý tín hiệu, tích hợp công nghệ SensorProm lưu dữ liệu hiệu chuẩn.
• Giao tiếp: HART, PROFIBUS PA/DP, MODBUS RTU, DeviceNet.
• Đầu vào/đầu ra: 1 đầu ra dòng điện (4-20 mA), 1 đầu ra kỹ thuật số, 1 đầu ra rơle.
• Nguồn điện: 11-30 V DC hoặc 115-230 V AC.

Cảm biến lưu lượng

• Ống đo: Thép không gỉ, đường kính DN 2-2000, lớp lót chống ăn mòn (PTFE, cao su).
• Điện cực: Thép không gỉ, Hastelloy, hoặc Platinum, đo điện thế từ dòng chảy.
• Cuộn dây từ: Tạo từ trường để đo lưu lượng theo định luật Faraday.

CÁCH LẮP ĐẶT VÀ VẬN HÀNH

SITRANS FM MAG 6000 được thiết kế để dễ dàng lắp đặt và vận hành:

Lắp đặt:

• Lắp đặt nhỏ gọn: Bộ truyền tín hiệu gắn trực tiếp với cảm biến để tạo thành một đơn vị tích hợp.
• Lắp đặt riêng biệt: Phù hợp cho các môi trường khắc nghiệt hoặc không gian hạn chế.
• Công nghệ Cắm và Chạy cho phép thay thế nhanh chóng tại chỗ mà không cần công cụ phức tạp.

Vận hành:

• Công nghệ SensorProm tự động lưu trữ và truyền dữ liệu cảm biến, giúp đơn giản hóa việc cấu hình và khởi động.
• Màn hình chiếu sáng với giao diện đa ngôn ngữ, hỗ trợ dễ dàng lập trình và vận hành.
• Hỗ trợ thay thế nóng, cho phép thay thế bộ truyền tín hiệu mà không làm gián đoạn quy trình.

Hiệu chuẩn: Mỗi thiết bị được hiệu chuẩn tại các cơ sở đạt chứng nhận ISO/IEC 17025, đảm bảo độ chính xác tối ưu.
Chẩn đoán: Tính năng kiểm tra tại chỗ với chứng nhận truy xuất nguồn gốc, kết hợp với Bộ kiểm tra SITRANS FM để đảm bảo hiệu suất liên tục.

ƯU ĐIỂM, NHƯỢC ĐIỂM

Ưu điểm:

• Độ chính xác cao: 0,2% ±1 mm/giây, lý tưởng cho các ứng dụng yêu cầu độ tin cậy tối đa.
• Tích hợp linh hoạt: Hỗ trợ nhiều giao thức truyền thông (HART, PROFIBUS, MODBUS RTU, DeviceNet).
• Dễ sử dụng: Màn hình chiếu sáng, giao diện đa ngôn ngữ, và công nghệ SensorProm giúp vận hành nhanh chóng.
• Bền bỉ: Vỏ đạt chuẩn IP67, chịu được môi trường khắc nghiệt và điều kiện ngập nước.
• Chẩn đoán nâng cao: Hỗ trợ kiểm tra tại chỗ và tích hợp với Bộ kiểm tra SITRANS FM, đảm bảo độ chính xác lâu dài.
• Tương thích đa dạng: Hoạt động với nhiều loại cảm biến MAG (1100, 5100 W, 3100), đáp ứng nhiều nhu cầu ứng dụng.

Nhược điểm:

• Chỉ phù hợp với chất lỏng dẫn điện, không áp dụng cho chất lỏng không dẫn điện.
• Nhiệt độ môi trường tối đa 60 °C có thể hạn chế trong một số ứng dụng nhiệt độ cực cao.
• Giá thành cao hơn so với các mẫu cơ bản như MAG 5000, do tích hợp các tính năng nâng cao.
