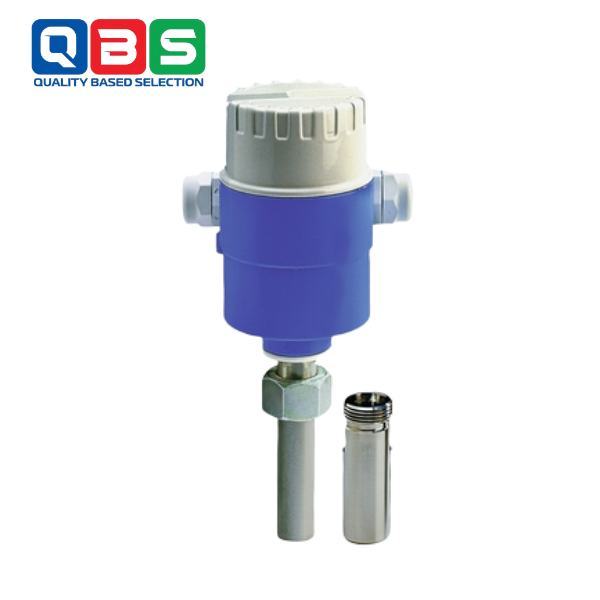

Magphant là công tắc giới hạn lưu lượng điện từ nhỏ gọn, tiết kiệm chi phí của Endress+Hauser, lý tưởng cho các ứng dụng cấp nước trong ngành tiện ích. Với thiết kế không bộ phận chuyển động, tích hợp đầu ra dòng điện/rơle và khả năng tự giám sát, thiết bị đảm bảo đo lường đáng tin cậy, vận hành an toàn và tuân thủ các tiêu chuẩn ATEX, FM, CSA.
THÔNG SỐ KỸ THUẬT CỦA MAGPHANT
| Parameter | Specification |
| Nominal Diameter Range | DN15 to DN2000 / ½” to 80″ |
| Wetted Materials | 1.4435 / 316L |
| Measured Variables | Volumetric flow rate |
| Maximum Measurement Error | ±2% |
| Measuring Range | 0 to 56,550 m³/h |
| Maximum Process Pressure | 0 to 16 bar |
| Medium Temperature Range | -20 to +120 °C (-4 to +248 °F) |
| Ambient Temperature Range | -20 to +60 °C (-4 to +140 °F) |
| Sensor Housing Material | Cast aluminum, epoxy powder-coated |
| Protection Class | IP66 / NEMA 4X / Type 4X |
| Display / Operation | Diagnostic function |
| Outputs | Relay, 4 to 20 mA |
| Inputs | None |
| Power Supply | 24 V DC (20 to 30 V DC) |
| Hazardous Area Approvals | FM, CSA |
| Product Safety Approvals | CE, EAC |
ỨNG DỤNG THỰC TẾ
- Đo và giám sát lưu lượng nước trong hệ thống cấp nước, tiện ích công nghiệp.
- Ứng dụng trong đường ống thép hoặc nhựa cho các nhà máy xử lý nước.
- Kiểm soát lưu lượng và phát hiện đường ống rỗng trong quy trình công nghiệp nhẹ.
CÁCH LẮP ĐẶT VÀ VẬN HÀNH
*Lắp đặt:
- Đặt trong đường ống thẳng (5D trước, 2D sau), phù hợp với ống thép/nhựa (DN 15-2000).
- Thiết kế nhỏ gọn, tiết kiệm không gian, kết nối mặt bích hoặc kẹp.
- Kết nối nguồn (20-30VDC) và tín hiệu đầu ra dòng điện/rơle với cáp chống nhiễu.
- Kiểm tra độ kín và tín hiệu qua công tắc xoay.
*Vận hành:
- Cấu hình điểm chuyển mạch qua công tắc xoay, điều chỉnh giá trị toàn thang đo.
- Giám sát thời gian thực, tự phát hiện đường ống rỗng, kiểm tra chức năng qua thử nghiệm tích hợp.
- Bảo trì tối thiểu, không cần tháo thiết bị nhờ thiết kế không bộ phận chuyển động.
ƯU ĐIỂM VÀ NHƯỢC ĐIỂM
*Ưu điểm:
- Đo chính xác, độ lặp lại cao, không phụ thuộc áp suất, độ nhớt.
- Thiết kế nhỏ gọn, phù hợp ống DN 15-2000, đạt chuẩn ATEX, FM, CSA.
- Không mất áp suất, không bộ phận chuyển động, bảo trì tối thiểu.
- Tự giám sát, vận hành dễ qua công tắc xoay, an toàn với đường ống rỗng.
*Nhược điểm:
- Chỉ đo chất lỏng dẫn điện, không phù hợp với dầu hoặc chất không dẫn điện.
- Chức năng giới hạn cơ bản, không hỗ trợ đo đa biến phức tạp.
- Yêu cầu đường ống thẳng để đảm bảo độ chính xác.
- Hiệu suất có thể giảm nếu chất lỏng chứa cặn rắn lớn.
