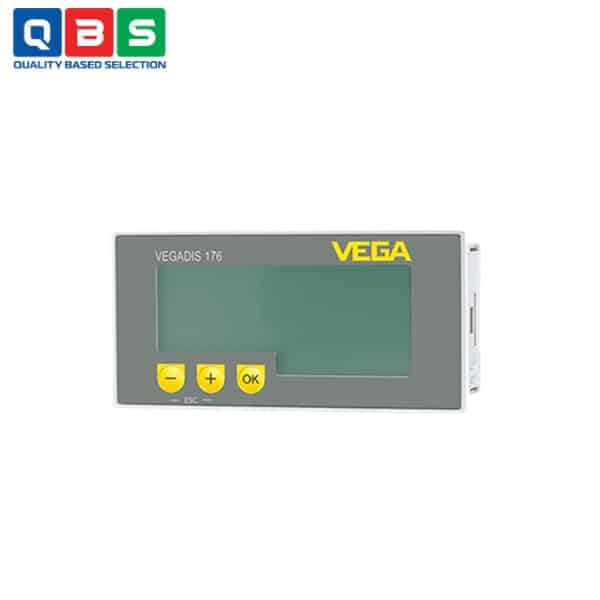

Màn hình hiển thị VEGADIS 176
| Tên sản phẩm | Màn hình hiển thị |
| Model | VEGADIS 176 |
| Thương hiệu | VEGA |
| Xuất xứ | Đức |
| Phân phối | Công Ty TNHH Kỹ Thuật QBS |
| Xem catalog sản phẩm | Catalog Màn hình hiển thị VEGADIS-176 |
Mô tả
Màn hình hiển thị VEGADIS 176 Mô-đun hiển thị và điều chỉnh bên ngoài để gắn bảng điều khiển mà không cần nguồn điện bên ngoài. Ứng dụng: VEGADIS 176 là mô-đun hiển thị và điều chỉnh bên ngoài không cần nguồn điện bổ sung. Nó được sử dụng để hiển thị riêng biệt các giá trị đo của tất cả các mạch 4 … 20 mA tiêu chuẩn. Lợi ích của bạn: – Sử dụng đa năng thông qua màn hình 17 mm năm chữ số, có thể mở rộng với đèn nền – Chức năng đáng tin cậy và nhiều khả năng ứng dụng nhờ vỏ nhỏ gọn, chắc chắn với khả năng bảo vệ cao ở mặt trước – Độ sụt áp thấp < 1 V cho phép sử dụng trong hầu hết các mạch 4 … 20 mA. Thông số kỹ thuật: Màn hình: |;kỹ thuật số Độ sụt áp: |;< 1 V Tín hiệu: |;4 … 20 mA Lắp đặt: |;gắn bảng điều khiển
Ứng dụng của Màn hình hiển thị VEGADIS 176
- Hiển thị giá trị đo riêng biệt: Dùng để hiển thị giá trị đo từ cảm biến 4…20 mA/HART tại vị trí khác với cảm biến chính.
- Hiển thị và giám sát tín hiệu chuẩn 4…20 mA: Phù hợp với hầu hết các cảm biến công nghiệp sử dụng tín hiệu analog 4…20 mA.
- Truyền tín hiệu HART qua thiết bị: Tín hiệu HART từ cảm biến được truyền qua VEGADIS 176 mà không bị ảnh hưởng, cho phép sử dụng đồng thời giao thức HART để cấu hình hoặc chẩn đoán cảm biến.
- Điều chỉnh cảm biến từ xa: Có 3 phím điều chỉnh trên thiết bị, cho phép thực hiện scaling và một số thao tác cơ bản mà không cần đến trực tiếp cảm biến.
- Ứng dụng trong môi trường công nghiệp khắc nghiệt: Nhờ vỏ chắc chắn, cấp bảo vệ mặt trước IP65, phù hợp lắp panel trong nhà máy hóa chất, dầu khí, thực phẩm, nước thải…
- Sử dụng trong mạch loop-powered: Điện áp rơi rất thấp (<1V), nên có thể lắp nối tiếp vào hầu hết các vòng đo 4…20 mA mà không làm ảnh hưởng đến hoạt động của hệ thống.
Thông số kỹ thuật cơ bản
| Thông số | Giá trị |
| Loại thiết bị | Màn hình hiển thị và điều chỉnh ngoài, lắp panel |
| Nguồn cấp | Loop-powered (từ vòng 4…20 mA), không cần nguồn riêng |
| Tín hiệu đầu vào | 4…20 mA (HART truyền qua hoàn toàn) |
| Điện áp rơi | < 1 V |
| Dòng điện tối đa | 200 mA |
| Màn hình | LC 5 chữ số, cao 17 mm, có đèn nền, bargraph |
| Phím điều chỉnh | 3 phím |
| Vật liệu vỏ | Mặt trước: Nhôm; Vỏ: Thép mạ kẽm; Mặt sau: Polycarbonate PC |
| Trọng lượng | Khoảng 0.3 kg |
| Cấp bảo vệ | Mặt trước (với panel): IP65 |
| Đầu cực: IP20 | |
| Nhiệt độ hoạt động | -25 … +60 °C |
| Nhiệt độ lưu trữ | -40 … +85 °C |
| Kết nối dây | Tối đa 1.5 mm² (AWG 16) |
| Lắp đặt | Lắp bảng điều khiển (front panel mounting) |
Tham khảo Catalog chi tiết ở đây: Catalog Màn hình hiển thị VEGADIS 176
Nguyên lý hoạt động của Màn hình hiển thị VEGADIS 176
-
- Thiết bị được kết nối nối tiếp (series) trong mạch 4…20 mA giữa cảm biến và hệ thống xử lý (PLC, DCS…).
- VEGADIS 176 đo dòng điện chạy qua vòng loop (từ 4 đến 20 mA).
- Dựa trên dòng điện đo được, nó tính toán và hiển thị giá trị đo (áp suất, mức, lưu lượng, nhiệt độ…) trên màn hình LC 5 chữ số.
- Người dùng có thể scaling (chia tỷ lệ) hiển thị thông qua 3 phím điều chỉnh trên thiết bị, để giá trị hiển thị phù hợp với đơn vị thực tế (ví dụ: 4 mA = 0 m, 20 mA = 10 m).
- Điện áp rơi rất thấp (< 1 V) nên hầu như không ảnh hưởng đến hoạt động của vòng đo, cho phép lắp vào hầu hết các mạch 4…20 mA.
- Tín hiệu HART được truyền qua hoàn toàn (transparent), không bị gián đoạn, nên vẫn có thể dùng HART communicator để cấu hình cảm biến.
Ưu điểm nổi bật
- Chức năng đáng tin cậy và phạm vi ứng dụng rộng rãi nhờ thiết kế nhỏ gọn, chắc chắn với khả năng bảo vệ cao.
- Sử dụng đa năng thông qua màn hình 17 mm có đèn nền, 5 chữ số, có thể điều chỉnh kích thước.
- Mức sụt áp thấp (<1 V) cho phép sử dụng trong hầu hết các mạch 4 … 20 mA.
