Mặt bích inox (Flange) là phụ kiện đường ống quan trọng. Được sử dụng để kết nối đường ống với thiết bị hoặc các đoạn ống khác, đảm bảo liên kết chắc chắn và dễ tháo lắp. Được chế tạo từ thép không gỉ chất lượng cao. Mặt bích inox mang lại độ bền vượt trội, khả năng chống ăn mòn tuyệt vời và tính thẩm mỹ cao. Sản phẩm phù hợp với nhiều ứng dụng trong các hệ thống công nghiệp, dân dụng và hóa chất, từ cấp thoát nước, khí nén đến các môi trường khắc nghiệt như dầu khí, thực phẩm hoặc hóa chất. Với thiết kế đa dạng và khả năng tùy chỉnh, mặt bích inox là lựa chọn tối ưu để đảm bảo hiệu suất. Độ an toàn và dễ dàng bảo trì cho hệ thống đường ống.
THÔNG SỐ KỸ THUẬT CỦA MẶT BÍCH INOX
- Vật liệu: Inox 304, 316 hoặc 316L (tùy theo môi trường sử dụng, chống ăn mòn axit hoặc nước biển).
- Kích thước: Từ 1/2 inch đến 48 inch (DN15 – DN1200), phù hợp với nhiều hệ thống công nghiệp và dân dụng.
- Áp suất chịu đựng: Từ Class 150 đến Class 2500 (tùy loại), chịu nhiệt độ từ -20°C đến 450°C.
- Tiêu chuẩn sản xuất: ASME B16.5,
- ANSI B16.47, DIN 2633, JIS B2220, đảm bảo chất lượng quốc tế.
- Bề mặt: Đánh bóng hoặc mài nhẵn, chống bám bẩn và dễ vệ sinh
- Trọng lượng: Tùy kích thước, từ 0.2kg đến 100kg mỗi chiếc.
- Các thông số này có thể được tùy chỉnh theo yêu cầu cụ thể, giúp tối ưu hóa hiệu suất và tuổi thọ của sản phẩm trong các hệ thống khác nhau.
CẤU TẠO
- Mặt bích inox được thiết kế với cấu trúc chắc chắn, đảm bảo khả năng kết nối đường ống hoặc thiết bị một cách hiệu quả:
- Thân mặt bích: Phần chính có dạng hình tròn dẹt, được đúc hoặc rèn từ inox, có các lỗ bu-lông để cố định kết nối.
- Miệng kết nối: Bề mặt tiếp xúc với ống hoặc thiết bị, có thể là dạng ren, hàn hoặc lỏng, đảm bảo kết nối kín khít.
- Lớp bảo vệ bề mặt: Lớp inox nguyên chất chống oxy hóa, với độ dày từ 5mm đến 50mm, chịu được áp lực cao.
- Cấu trúc nội bộ: Bề mặt bên trong nhẵn mịn (đối với mặt bích rỗng), giảm ma sát và áp suất mất mát, đảm bảo dòng chảy thông suốt.
- Cấu tạo này giúp mặt bích inox hoạt động ổn định trong các môi trường khắc nghiệt như hóa chất, thực phẩm hoặc nước thải, với độ bền lên đến hàng chục năm.

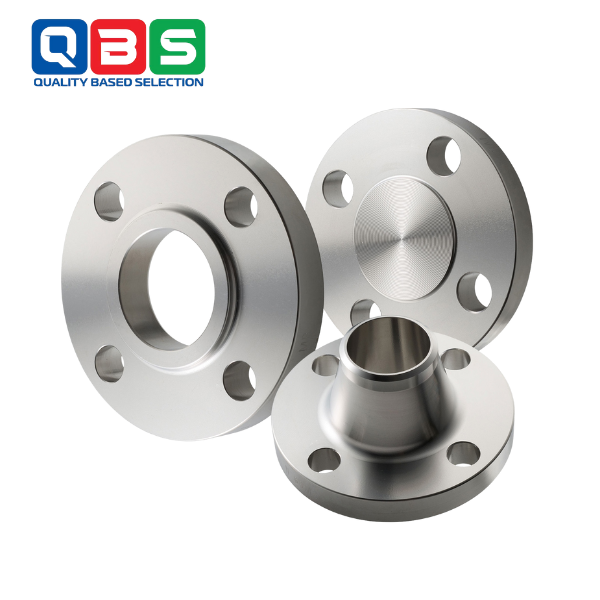

PHÂN LOẠI
- Mặt bích inox được phân loại dựa trên thiết kế và ứng dụng, phù hợp với từng hệ thống cụ thể:
- Mặt bích mù: Không có lỗ ở giữa, dùng để bít kín đầu ống hoặc thiết bị. Phù hợp cho việc đóng hệ thống hoặc kiểm tra áp suất.
- Mặt bích rỗng: Có lỗ ở giữa, dùng để kết nối hai đoạn ống hoặc ống với thiết bị. Thường thấy trong các hệ thống cấp nước hoặc khí nén.
- Mặt bích hàn cổ: Có cổ hàn dài (Weld Neck). Phù hợp cho các hệ thống áp suất cao như dầu khí hoặc hóa chất, đảm bảo độ bền kết nối.

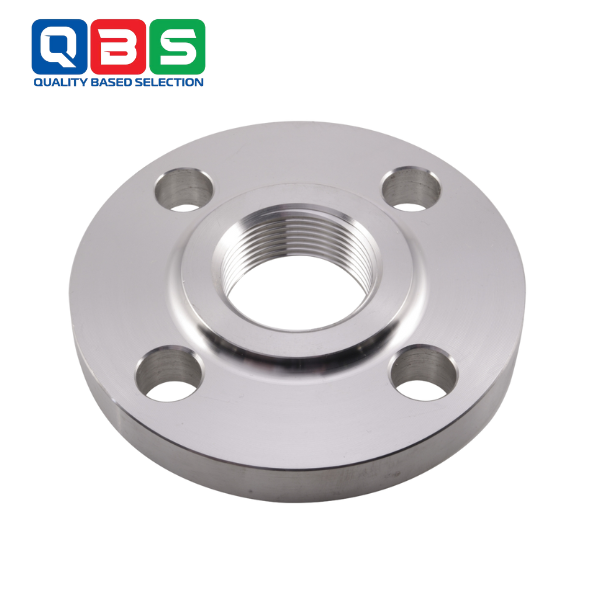

- Mặt bích ren: Có ren trong, dùng cho các hệ thống nhỏ hoặc áp suất thấp, dễ tháo lắp.
- Mặt bích lỏng: Dễ tháo lắp, thường dùng trong các hệ thống cần bảo trì thường xuyên như thực phẩm hoặc nước sạch.
- Ngoài ra, còn có các loại mặt bích đặc biệt như mặt bích vi sinh (sanitary flange) dùng trong ngành thực phẩm hoặc mặt bích socket weld cho các hệ thống ống nhỏ.
HƯỚNG DẪN SỬ DỤNG CỦA MẶT BÍCH INOX
*Chuẩn bị:
- Kiểm tra kích thước, loại mặt bích và tiêu chuẩn áp suất phù hợp với đường ống hoặc thiết bị.
- Đảm bảo bề mặt kết nối sạch sẽ, không có bụi bẩn hoặc dầu mỡ.
*Lắp đặt:
- Với mặt bích hàn cổ hoặc socket weld: Sử dụng máy hàn TIG hoặc MIG. Đảm bảo mối hàn đều và kiểm tra bằng áp suất thử nghiệm.
- Với mặt bích ren: Vặn ren chặt bằng dụng cụ chuyên dụng, sử dụng băng keo PTFE để chống rò rỉ.
- Với mặt bích lỏng hoặc rỗng: Sử dụng bu-lông và đệm kín (gasket) để cố định, siết chặt đều các bu-lông theo thứ tự chéo.
*Vận hành:
- Bật hệ thống dần dần để tránh sốc áp suất.
- Theo dõi kết nối để phát hiện rò rỉ sớm.
*Bảo dưỡng:
- Vệ sinh định kỳ bằng nước sạch hoặc hóa chất trung tính.
- Kiểm tra tình trạng ăn mòn và độ kín của đệm hàng năm, đặc biệt trong môi trường axit hoặc nước biển.
Lưu ý an toàn: Sử dụng thiết bị bảo hộ khi lắp đặt. Không vượt quá áp suất và nhiệt độ quy định để tránh hư hỏng hoặc tai nạn.Nếu gặp vấn đề, hãy liên hệ nhà cung cấp để được hỗ trợ kỹ thuật chuyên sâu. Sử dụng đúng cách sẽ giúp mặt bích inox duy trì hiệu suất lâu dài, tiết kiệm chi phí vận hành cho hệ thống của bạn.
